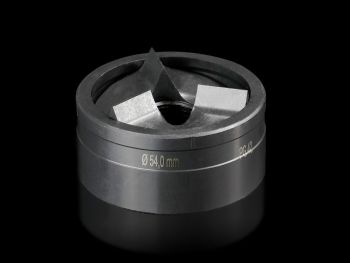

Rittal 4055554 Spalt-Blechlocher rund, für Stahlblech, PG 42, Ø-Loc content_copy

Der Artikel AS 4055554 von Rittal ist ein Spalt-Blechlocher rund für die Bearbeitung von Stahlblech. Es dient zur präzisen Ausstanzung runder Ausschnitte in Metallblechen, insbesondere im Bereich der Schaltschrank- und Gehäusefertigung. Die Ausführung mit 3-fach Spaltung ermöglicht eine sichere und stabilere Handhabung bei der Locherstellung, wodurch die Werkzeugbelastung reduziert und die Lebensdauer verlängert wird. Das Werkzeug ist speziell für die Verwendung mit Zugschrauben ausgelegt, wobei bei Bedienung mit Schraubenschlüssel Zugschrauben mit Kugellager empfohlen werden, um eine gleichmäßige Kraftübertragung und eine saubere Lochform zu gewährleisten.

Einsatzbereiche
Das Spalt-Blechlocher wird im industriellen Umfeld eingesetzt, wo präzise, runde Öffnungen in Stahlblechen benötigt werden, beispielsweise für die Montage von Kabeldurchführungen, Steckverbindern oder anderen Bauteilen in Schaltschränken. Die maximale bearbeitbare Materialstärke beträgt 3 mm Stahlblech, was es für eine Vielzahl von Standardanwendungen im Elektro- und Maschinenbau geeignet macht. Die Lochgröße beträgt 54 mm Durchmesser, was der Norm PG 42 entspricht, einer gängigen Kabeldurchführungsspezifikation in der Schaltschranktechnik.

Funktionen und Ausstattung im Detail

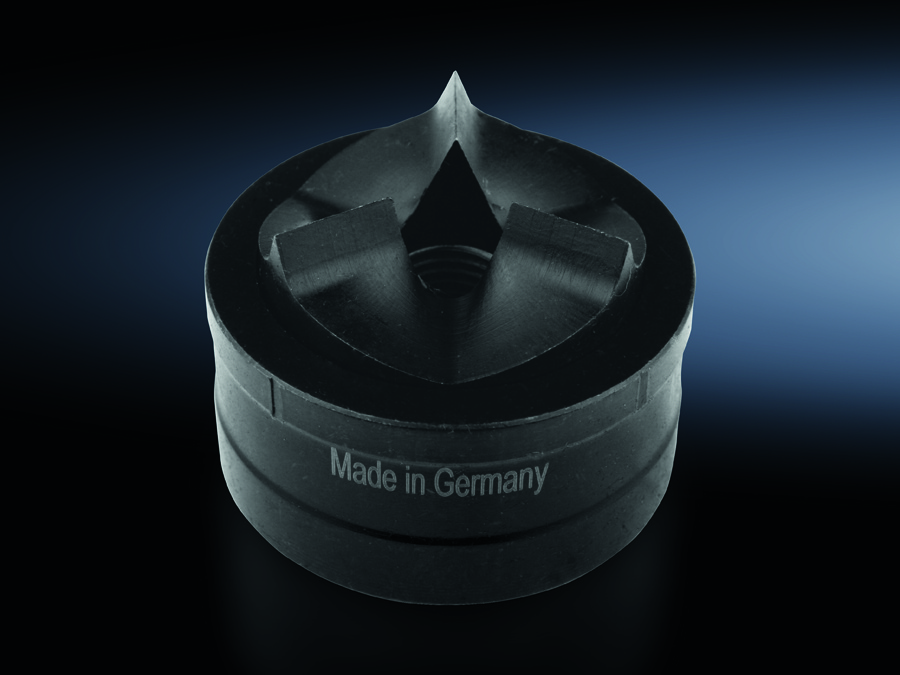

Das Werkzeug besteht aus einer Matrize und einem Stempel, die zusammen das Loch in das Blech pressen. Die 3-fach Spaltung sorgt dafür, dass die Kraft gleichmäßig verteilt wird, was die Gefahr von Werkzeugbruch oder unregelmäßigen Lochrändern verringert. Die Zugschraube mit den Abmessungen 19 x 75 mm ist für die mechanische Betätigung vorgesehen und kann mit einem Schraubenschlüssel bedient werden. Für eine effizientere und kraftsparende Verwendung ist eine Hydraulik-Zugschraube mit Ø 19 mm verfügbar, die speziell für dieses Werkzeug entwickelt wurde und die Bearbeitung insbesondere bei dickeren Materialien erleichtert.

Technik verständlich erklärt
Die Technik des Spalt-Blechlochers basiert auf dem Prinzip der Lochstanzung: Der Stempel wird durch die Matrize hindurchgezogen, wodurch das Material zwischen Stempel und Matrize ausgestanzt wird. Die 3-fach Spaltung bedeutet, dass der Stempel in drei Teile unterteilt ist, die sich während des Stanzvorgangs leichter bewegen lassen, was die Kraftübertragung optimiert. Die Verwendung von Zugschrauben mit Kugellager sorgt dafür, dass die Kraft nicht nur axial, sondern auch radial gleichmäßig auf das Werkzeug übertragen wird, was die Genauigkeit und die Lebensdauer erhöht.

Kompatibilität und Zubehör
Das Spalt-Blechlocher ist speziell für die Verwendung mit Zugschrauben ausgelegt. Passendes Zubehör umfasst die Zugschraube mit Kugellager Ø 19 mm, L=75 mm sowie die Hydraulik-Zugschraube Ø 19 mm, die für eine kraftsparende und effiziente Bedienung sorgt. Die Hydraulik-Zugschraube ist unter der Bestellnummer 4055.663 erhältlich.

Montage und Installation
Die Montage erfolgt durch die mechanische Betätigung der Zugschraube, wobei die Werkzeugkomponenten (Matrize und Stempel) in das zu bearbeitende Blech eingesetzt werden. Die Zugschraube wird in den Stempel eingeschraubt und mit einem Schraubenschlüssel oder einer Hydraulik-Zugschraube betätigt, bis das Loch vollständig ausgestanzt ist. Die Werkzeugkomponenten sind robust und für wiederholte Nutzung ausgelegt.

Vorteile im Betrieb
Das Spalt-Blechlocher bietet eine hohe Präzision bei der Locherstellung, was die Qualität der Montagearbeiten in Schaltschränken verbessert. Die 3-fach Spaltung und die Verwendung von Zugschrauben mit Kugellager sorgen für eine gleichmäßige Kraftverteilung, was die Werkzeugbelastung reduziert und die Lebensdauer verlängert. Die Verwendung von Hydraulik-Zugschrauben ermöglicht eine kraftsparende Bearbeitung, insbesondere bei dickeren Blechen. Die Lochgröße von 54 mm entspricht der Norm PG 42, was eine direkte Kompatibilität mit gängigen Kabeldurchführungen gewährleistet.

Allgemein
Ausführung	Mit 3-fach Spaltung
Lieferumfang	Matrize, Stempel
Bearbeitbares Material	Stahlblech
Max. bearbeitbare Materialstärke Stahlblech	3 mm
Ø-Locher	54 mm
Hinweis	Bei Bedienung mit Schraubenschlüssel sind Zugschrauben mit Kugellager zu verwenden, Weitere Abmessungen, siehe Spalt-Blechlocher rund, Edelstahl
Passend für Hydraulikschraube Best.-Nr.	4055.663
Zugschraube (Ø x L)	19 x 75 mm
Hydraulik-Zugschraube Ø	19 mm

---
