Rittal 4055747 Stempel 17,5 mm, rund content_copy

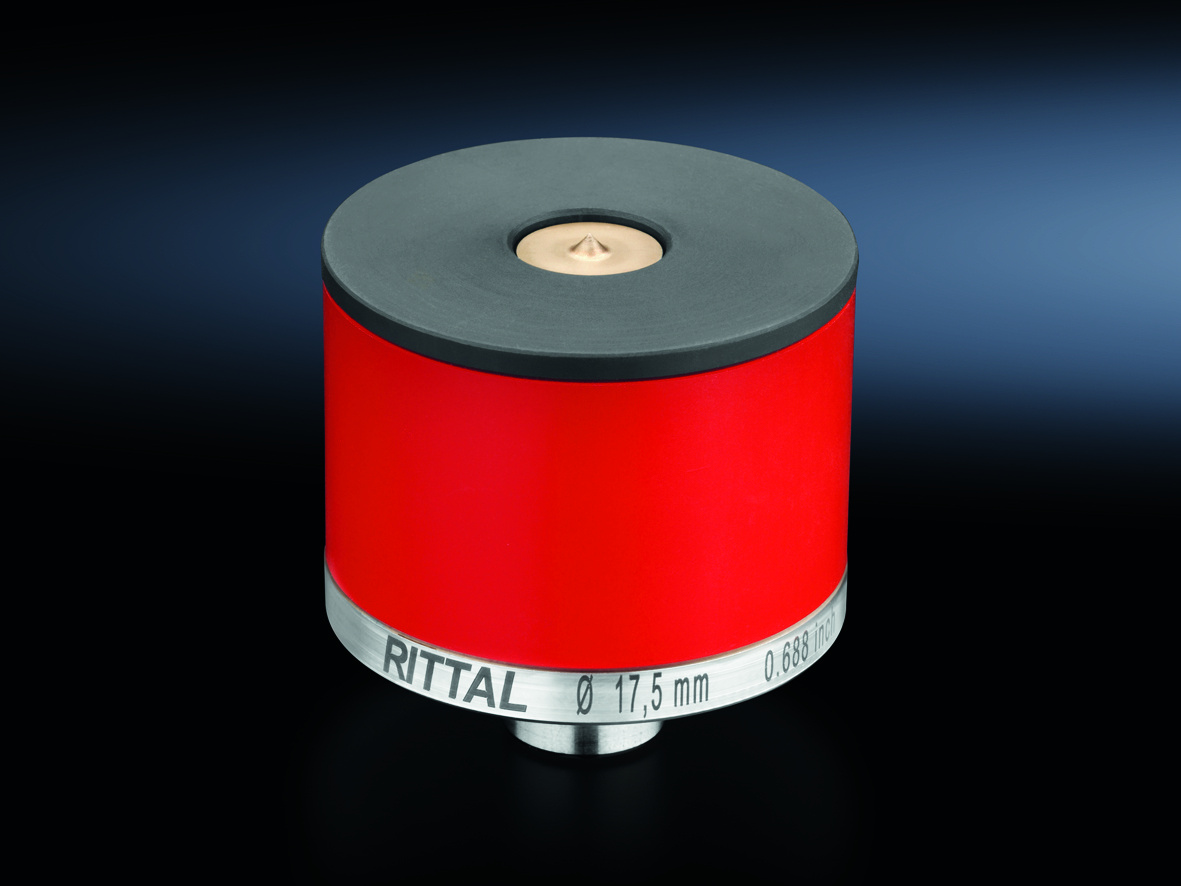

Der Artikel AS 4055747 von Rittal ist ein Stempel für das Stanzen von Rundlöchern in Stromschienen. Er dient als Werkzeug zur präzisen Bearbeitung von Stromschienen im industriellen Einsatz, insbesondere in Schaltschränken und Verteilungssystemen. Der Stempel ermöglicht das Anbringen von Bohrungen mit einem Durchmesser von 17,5 mm, wobei die maximale Materialstärke der bearbeiteten Stromschienen 12 mm beträgt. Das Gewinde des Stempels ist mit M16 ausgeführt, was die Montage in kompatiblen Stanzeinheiten oder Werkzeugen ermöglicht.

Einsatzbereiche
Der Stempel wird im Bereich der Elektro- und Schaltschranktechnik eingesetzt, wo die präzise Anbringung von Bohrungen in Stromschienen erforderlich ist. Dies umfasst beispielsweise die Montage von Schaltern, Sicherungen, Klemmen oder anderen Bauteilen, die über die Bohrungen in der Stromschiene befestigt werden. Die Verwendung erfolgt in der Regel in Kombination mit einer passenden Matrize, die den Stempel beim Stanzen unterstützt und die Form der Bohrung sichert. Die Bohrungsdurchmesser von 6,6 mm bis 21,5 mm, die mit dem System möglich sind, decken eine breite Palette von Anforderungen im industriellen Bereich ab.

Funktionen und Ausstattung im Detail
Der Stempel ist speziell für das Stanzen von Rundlöchern in Stromschienen konzipiert. Er wird zusammen mit einer Matrize verwendet, wobei die Matrize die Form der Bohrung definiert und den Stempel beim Durchdringen des Materials unterstützt. Die maximale Materialstärke von 12 mm ermöglicht die Bearbeitung von Standard-Stromschienen, die in der industriellen Elektrotechnik üblich sind. Das Gewinde M16 gewährleistet eine sichere und stabile Verbindung zum Werkzeug oder zur Stanzeinheit, wodurch eine präzise Führung und Kraftübertragung gewährleistet sind.

Technik verständlich erklärt
Das Stanzen erfolgt durch das Eindringen des Stempels in die Stromschiene unter Druck, wobei das Material an der Stelle des Stempels durchtrennt wird. Die Matrize, die unter der Stromschiene platziert wird, formt die Bohrung und verhindert ein unkontrolliertes Ausreißen des Materials. Der Stempel selbst ist aus einem hochfesten Werkstoff gefertigt, um die erforderliche Härte und Standfestigkeit für wiederholte Stanzeinheiten zu gewährleisten. Die Bohrung mit 17,5 mm Durchmesser ist für Standardanwendungen geeignet, bei denen eine größere Bohrung erforderlich ist, beispielsweise für die Montage von größeren Klemmen oder Befestigungselementen.

Kompatibilität und Zubehör
Die Verwendung einer passenden Matrize ist notwendig, um eine saubere und präzise Bohrung zu erzielen. Zusätzlich ist die Stromschienenbiege- und Lochstanzeinheit stationär C als kompatibles Werkzeug verfügbar, in das der Stempel eingebaut werden kann. Diese Einheit ermöglicht das Stanzen in einer stationären Arbeitsumgebung und bietet eine stabile Plattform für die Bearbeitung.

Montage und Installation
Die Montage des Stempels erfolgt durch Schraubverbindung mit dem Gewinde M16 in die entsprechende Stanzeinheit oder das Werkzeug. Die genaue Montageanleitung ist in der Dokumentation der jeweiligen Stanzeinheit enthalten. Die Stromschiene wird in die Matrize platziert, und der Stempel wird von oben auf die Schiene geführt. Unter Druck wird das Loch gestanzt. Die Positionierung der Bohrung erfolgt durch manuelle Ausrichtung oder durch Einsatz von Vorrichtungen, je nach Werkzeug.

Vorteile im Betrieb
Der Einsatz des Stempels ermöglicht eine schnelle und präzise Bearbeitung von Stromschienen ohne die Notwendigkeit eines Bohrers. Das Stanzen erzeugt saubere, runde Bohrungen ohne Materialverschleiß oder Rissbildung, was die Lebensdauer der Stromschiene erhöht. Die Verwendung in Kombination mit einer stationären Stanzeinheit bietet eine hohe Wiederholgenauigkeit und ist besonders für Serienfertigungen geeignet. Die maximale Materialstärke von 12 mm deckt die meisten industriellen Anforderungen ab, ohne dass zusätzliche Werkzeuge erforderlich sind.

Allgemein
Durchmesser	17,5 mm
Materialstärke (max.)	12 mm
Gewinde	M16

---
