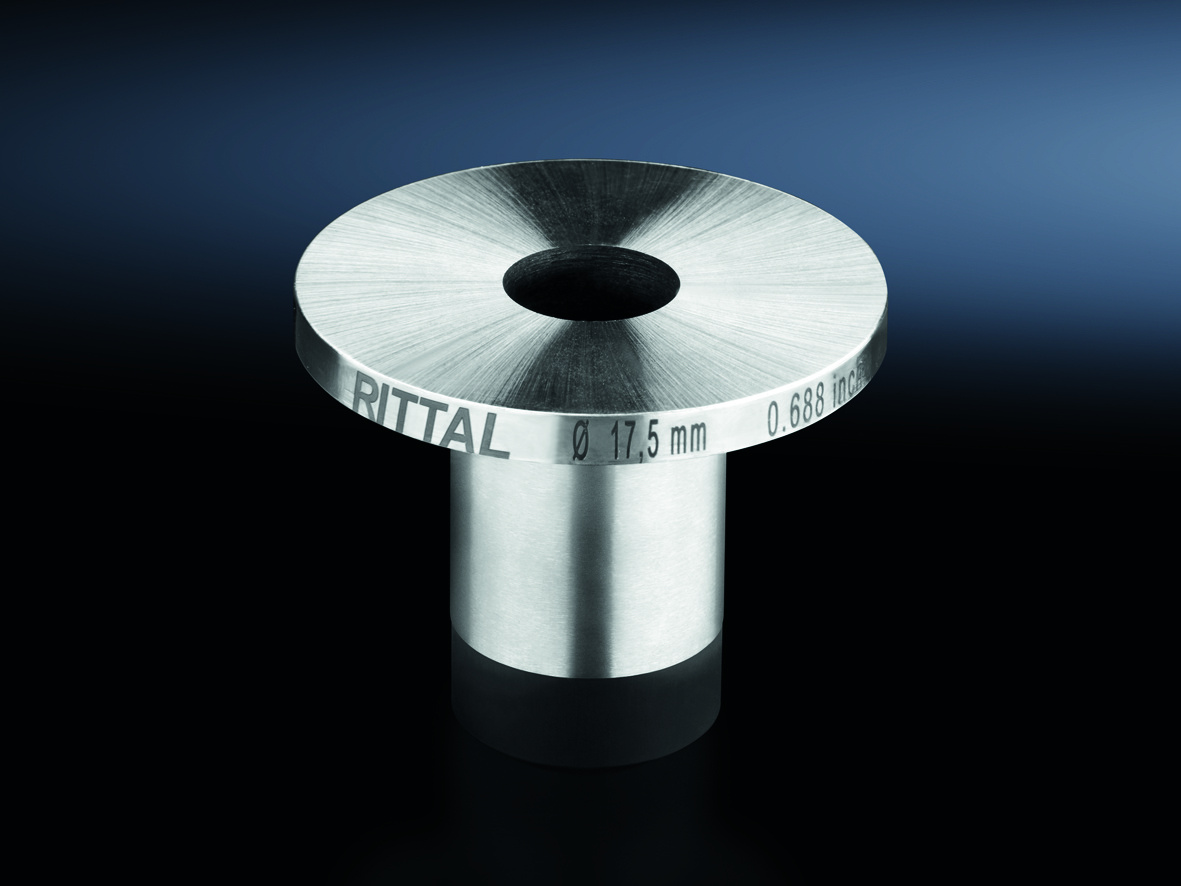

Rittal 4055778 Matrize 18,0 mm rund content_copy

Die Matrize AS 4055778 von Rittal ist ein spezifisches Werkzeugzubehör für die Bearbeitung von Stromschienen. Sie dient dem Stanzen von Rundlöchern in metallischen Stromschienen und wird dabei in Kombination mit einem passenden Stempel eingesetzt. Die Matrize ist für den Einsatz in stationären Biege- und Lochstanzeinheiten konzipiert, insbesondere in Verbindung mit der stationären Stromschienenbiege- und Lochstanzeinheit C, die als passendes Zubehör angegeben ist. Die Funktion der Matrize besteht darin, präzise, runde Bohrungen mit einem Durchmesser von 18 mm in Stromschienen zu erzeugen, wobei die maximale Materialstärke der bearbeitbaren Schienen 12 mm beträgt. Diese Abmessungen sind für typische Anwendungen in der Elektro- und Automatisierungstechnik geeignet, bei denen eine sichere und saubere Lochung von Stromschienen erforderlich ist.

Einsatzbereiche
Die Matrize wird primär im Bereich der industriellen Elektroinstallation eingesetzt, wo Stromschienen in Schaltschränken, Verteilerkästen oder anderen elektrischen Anlagen montiert werden. Die Lochung dient der Befestigung von Bauteilen, wie z. B. Klemmen, Schaltern oder anderen Montageelementen, die über Schrauben oder Bolzen befestigt werden. Die Verwendung in stationären Werkzeugen ermöglicht eine wiederholgenaue Bearbeitung, was für die Serienfertigung oder den professionellen Einsatz in Werkstätten wichtig ist. Die Matrize ist nicht für manuelle oder mobile Werkzeuge vorgesehen, sondern ausschließlich für die genannte stationäre Einheit.

Funktionen und Ausstattung im Detail
Die Matrize ist als Einzelteil ausgeführt und wird in einer Verpackungseinheit von einem Stück geliefert. Ihr Nettogewicht beträgt 0,27 kg, das Bruttogewicht 0,311 kg. Die Konstruktion ist auf die Bearbeitung von metallischen Stromschienen ausgelegt, wobei die maximale Materialstärke von 12 mm die Grenze für die Anwendung darstellt. Der Durchmesser der erzeugten Löcher beträgt exakt 18 mm, was für Standardbefestigungselemente wie Schrauben oder Bolzen mit entsprechendem Durchmesser geeignet ist. Die Matrize ist nicht für andere Werkstoffe oder Durchmesser vorgesehen.

Technik verständlich erklärt
Die Matrize arbeitet im Verbund mit einem Stempel, der die Form des Loches auf die Stromschiene überträgt. Beim Stanzen wird der Stempel in die Matrize geführt, wodurch das Material zwischen Stempel und Matrize ausgestanzt wird. Die Matrize fungiert dabei als Unterlage und Formschablone, die den Lochdurchmesser definiert. Die genaue Passform zwischen Stempel und Matrize ist entscheidend für eine saubere und verzugsfreie Bearbeitung. Die Materialstärke von bis zu 12 mm erfordert eine ausreichende Festigkeit der Matrize, die durch die verwendeten Werkstoffe gewährleistet wird. Die Matrize ist nicht selbstschneidend, sondern arbeitet im Zusammenspiel mit dem Stempel.

Kompatibilität und Zubehör
Die Matrize AS 4055778 ist speziell für die Verwendung mit der stationären Stromschienenbiege- und Lochstanzeinheit C von Rittal konzipiert. Diese Einheit ermöglicht die präzise Bearbeitung von Stromschienen, wobei die Matrize als Austauschbauteil fungiert. Es sind keine weiteren Komponenten oder Werkzeuge erforderlich, um die Matrize zu nutzen – sie wird direkt in die vorgesehene Station integriert. Die Kompatibilität ist auf diese spezifische Einheit beschränkt; eine Verwendung mit anderen Werkzeugen oder Maschinen ist nicht vorgesehen.

Montage und Installation
Die Montage der Matrize erfolgt in der stationären Biege- und Lochstanzeinheit C. Hierzu wird die Matrize in den dafür vorgesehenen Halterungsbereich eingesetzt, wobei eine sichere Verriegelung oder Fixierung durch die Maschine erfolgt. Die Matrize ist nicht für manuelle Handhabung oder Einzelanwendung ausgelegt, sondern ausschließlich für den Einsatz in der stationären Einheit.

Vorteile im Betrieb
Die Verwendung der Matrize AS 4055778 ermöglicht eine präzise und wiederholgenaue Lochung von Stromschienen, was die Qualität der Montage in Schaltschränken und Verteilerkästen erhöht. Die einheitliche Lochgröße von 18 mm gewährleistet eine standardisierte Befestigung, die die Montagezeit verkürzt und Fehlerquellen minimiert. Die maximale Materialstärke von 12 mm deckt den üblichen Anforderungsbereich in der industriellen Elektroinstallation ab. Die Matrize ist robust und für den professionellen Einsatz ausgelegt, wobei die Verwendung in der stationären Einheit eine hohe Präzision und Effizienz gewährleistet.

Allgemein
Durchmesser	18 mm
Materialstärke (max.)	12 mm

---
