Rittal 4333160 Querverstrebung für Montageplatten, TS/SE, für Schra content_copy

Die Rittal VX Querverstrebung, Typ TS 4333160, ist ein Systemzubehör für die Stabilisierung und Schwingungsdämpfung von breiten Montageplatten in Schaltschränken. Sie ist speziell für Gehäusetypen VX, TS und VX SE ausgelegt, die eine Breite von 1.600 mm aufweisen. Die Verstrebung dient als zusätzliche horizontale Versteifung, um die mechanische Festigkeit der Montageplatten zu erhöhen, insbesondere bei der Befestigung schwerer Bauelemente. Die Konstruktion aus Stahlblech mit verzinkter Oberfläche gewährleistet eine hohe Korrosionsbeständigkeit und Langlebigkeit in industriellen Umgebungen.

Einsatzbereiche
Die Querverstrebung wird in der industriellen Elektrotechnik und im Maschinenbau eingesetzt, wo stabile Montageflächen für elektrische Komponenten, Steuerungen oder andere Baugruppen erforderlich sind. Sie ist besonders geeignet, wenn die Standardmontageplatten aufgrund ihrer Größe oder Belastung eine zusätzliche Stabilisierung benötigen. Die Verwendung erfolgt nachträglich, um bestehende Schaltschränke zu verstärken, ohne dass eine komplette Neukonstruktion notwendig ist.

Funktionen und Ausstattung im Detail

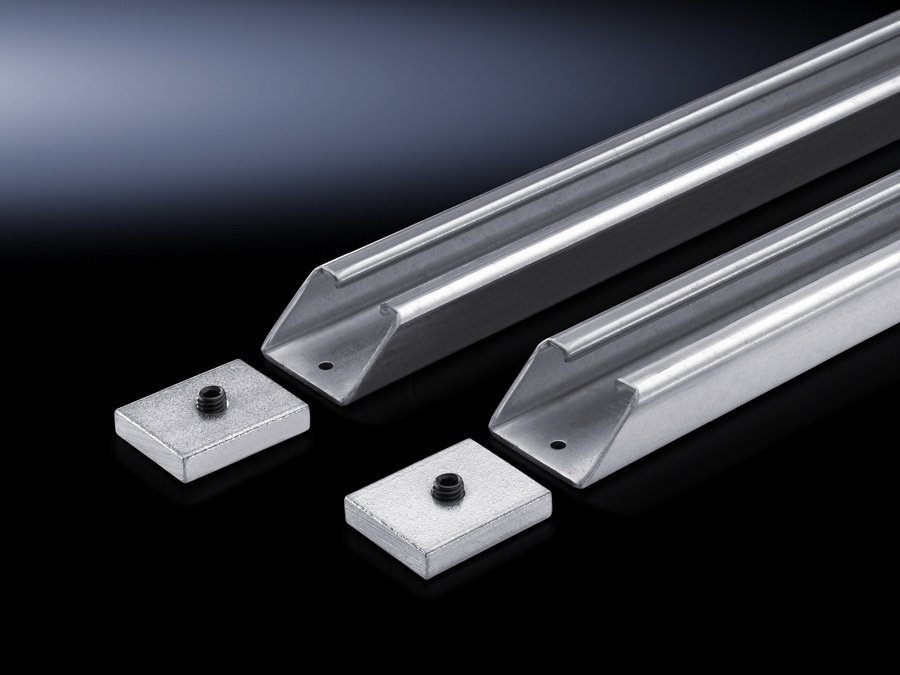

Die Verstrebung besteht aus zwei Profilen, die horizontal über die Montageplatte gespannt werden. Diese Profile werden mit vier Klemmstücken und vier Gewindestiften M10 x 16 mm befestigt. Die Klemmstücke ermöglichen eine sichere und präzise Montage, wobei die Gewindestifte eine feste Verbindung zwischen Verstrebung und Montageplatte gewährleisten. Die Konstruktion ist so ausgelegt, dass sie auch als Befestigungshilfe für schwere Bauelemente fungieren kann, indem sie zusätzliche Anschlusspunkte bietet.

Technik verständlich erklärt
Die horizontale Querversteifung reduziert die mechanischen Spannungen in der Montageplatte, die durch Vibrationen oder statische Belastung entstehen. Dies verhindert Verformungen und erhöht die Langzeitstabilität der gesamten Schaltschrankkonstruktion. Die Verwendung von Stahlblech mit verzinkter Oberfläche sorgt für einen hohen Korrosionsschutz, was die Einsatzfähigkeit in feuchten oder aggressiven Umgebungen unterstützt. Die Verstrebung ist modular konzipiert, sodass sie einfach in bestehende Systeme integriert werden kann.

Kompatibilität und Zubehör
Die Querverstrebung ist kompatibel mit den Gehäusetypen VX, TS und VX SE, die eine Breite von genau 1.600 mm aufweisen. Die Verstrebung ist speziell für die Verwendung mit Montageplatten konzipiert, die in diesen Schaltschranktypen standardmäßig verbaut sind.

Montage und Installation
Die Montage erfolgt durch Befestigung der beiden Profile an der Montageplatte mittels der vier Klemmstücke und Gewindestifte. Die Positionierung der Profile erfolgt horizontal, wobei die genaue Platzierung je nach Anforderung an die Stabilisierung variiert werden kann. Die Montage erfordert keine speziellen Werkzeuge außer einem Schraubendreher oder einem passenden Schlüssel für die M10-Gewindestifte. Die Verstrebung ist für eine nachträgliche Installation ausgelegt, sodass sie auch in bereits bestehenden Anlagen problemlos eingebaut werden kann.

Vorteile im Betrieb
Die Verwendung der Querverstrebung führt zu einer erhöhten mechanischen Stabilität der Montageplatten, was die Zuverlässigkeit der gesamten Schaltschrankanlage verbessert. Die Schwingungsdämpfung reduziert das Risiko von mechanischen Schäden an montierten Bauelementen, insbesondere in Umgebungen mit starker Vibration. Die verzinkte Oberfläche sorgt für eine lange Lebensdauer und geringe Wartungsanforderungen. Die modulare Konstruktion ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen im Betrieb.

Die Verpackungseinheit umfasst 2 Stück der Querverstrebung, wobei der Lieferumfang ausdrücklich 2 Profile, 4 Klemmstücke und 4 Gewindestifte M10 x 16 mm besteht. Die Angaben zur PCF (Product Carbon Footprint) betragen 26,2 kg CO2 eq pro Verpackungseinheit (Cradle-to-Gate, Kategorie B), wobei der Wert näherungsweise auf Basis des Produktgewichts berechnet und selbst deklariert wurde. Diese Angabe dient der Transparenz über den ökologischen Fußabdruck des Produkts, ohne direkte Aussagen über die Umweltverträglichkeit im Betrieb zu treffen.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	2 Profile, 4 Klemmstücke, 4 Gewindestifte M10 x 16 mm
Hinweis zur Artikel-Nr.	Andere Breiten auf Anfrage.
Passend für	Gehäusetyp: VX, TS, VX SE, Breite: = 1.600 mm
PCF/VE (Cradle-to-Gate)	26,2 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
