Rittal 4348500 VX EMV-Trennwand-Dichtung content_copy

Die Rittal VX 4348500 ist eine EMV-Trennwand-Dichtung für Schaltschrank-Systeme der VX-Serie. Sie dient der sicheren elektrischen Kontaktierung und Schirmdämpfung in angereihten EMV-Schaltschrank-Systemen, insbesondere wenn eine verzinkte Trennwand eingesetzt wird. Die Dichtung gewährleistet eine zuverlässige elektromagnetische Abschirmung, indem sie die Kontaktflächen zwischen benachbarten Schränken oder Trennwänden elektrisch leitend verbindet. Dadurch wird die Integrität der Schirmung erhalten und die Emission von Störungen minimiert.

Einsatzbereiche
Die Dichtung ist speziell für den Einsatz in industriellen Umgebungen konzipiert, in denen hohe Anforderungen an die elektromagnetische Verträglichkeit (EMV) bestehen. Sie wird in Systemen eingesetzt, bei denen mehrere Schaltschränke nebeneinander angeordnet sind und durch Trennwände voneinander getrennt werden. Die Verwendung einer verzinkten Trennwand erfordert eine zusätzliche leitfähige Verbindung, um die Schirmwirkung nicht zu unterbrechen. Die Dichtung sorgt hierfür, dass die metallischen Bauteile elektrisch miteinander verbunden sind, was für die Wirksamkeit der EMV-Schirmung entscheidend ist.

Funktionen und Ausstattung im Detail

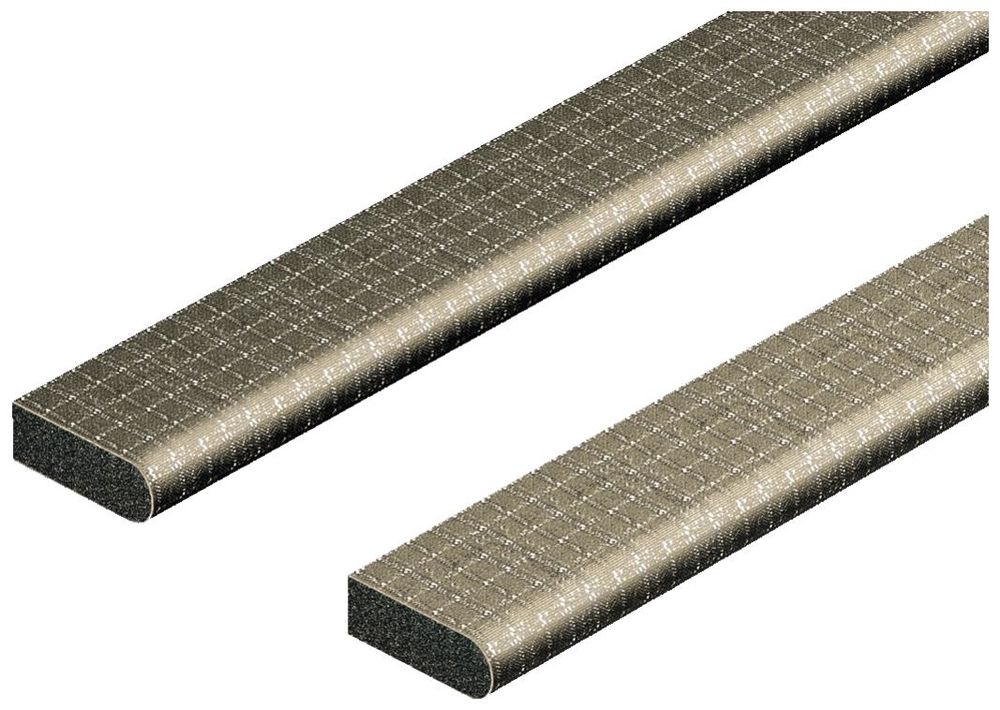

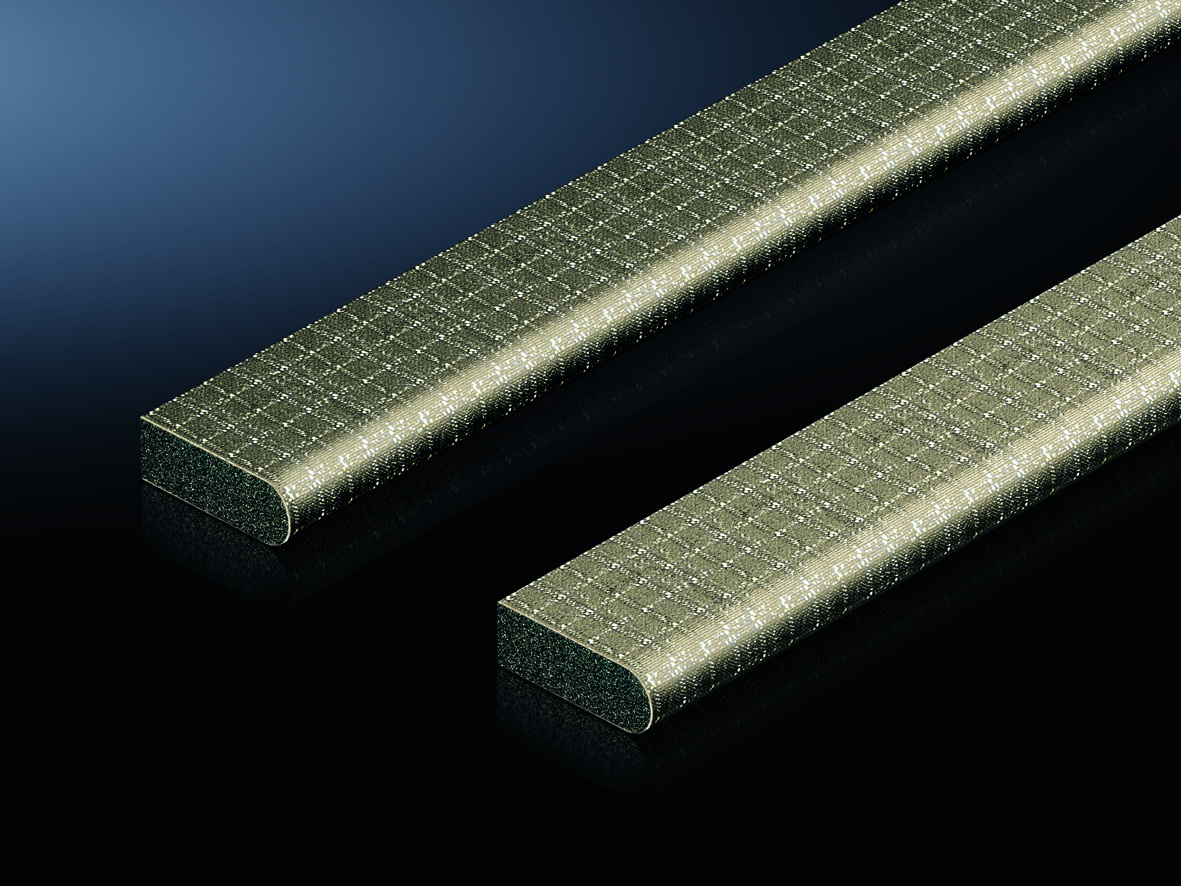

Die Dichtung besteht aus PU-Schaum mit einer elektrisch leitfähigen Ummantelung, die eine sichere und dauerhafte elektrische Verbindung ermöglicht. Die Materialkombination gewährleistet eine gute Dichtwirkung gegen Staub und Feuchtigkeit, ohne die elektrische Leitfähigkeit zu beeinträchtigen. Die Dichtung wird in Form von Profilen geliefert, die sich an die Kanten der Trennwände anlegen. Die Lieferung umfasst 2 vertikale Profile mit jeweils 1891 mm Länge und 2 horizontale Profile mit jeweils 741 mm Länge. Diese Abmessungen sind auf die Standardabmessungen der VX-Schrankmodule abgestimmt, um eine einfache Montage und optimale Passgenauigkeit zu gewährleisten.

Technik verständlich erklärt
Die elektrisch leitfähige Ummantelung sorgt dafür, dass die Dichtung nicht nur mechanisch dichtet, sondern auch als elektrischer Brückenschluss zwischen den metallischen Bauteilen fungiert. Dies ist entscheidend, um die Schirmwirkung der gesamten Schaltschrankanlage zu erhalten. Ohne eine solche leitfähige Verbindung könnte die Schirmung an den Übergängen zwischen den einzelnen Modulen unterbrochen werden, was zu Störungen führen würde. Die PU-Schaumstruktur bietet dabei eine elastische Anpassung an die Oberflächen, was eine dichte und gleichmäßige Kontaktierung ermöglicht.

Kompatibilität und Zubehör
Die Dichtung ist speziell für die VX-Schrank-Systeme von Rittal entwickelt und wird dort eingesetzt, wo verzinkte Trennwände verwendet werden. Sie ist nicht für andere Schranktypen oder Materialien vorgesehen. Die Kompatibilität ist auf die Standardabmessungen der VX-Module beschränkt, insbesondere auf die Trennwandkonstruktionen, die in den Schaltschrank-Systemen dieser Serie eingesetzt werden. Die Dichtung wird in der Regel zusammen mit den Trennwänden und den Schaltschrankmodulen eingesetzt, um eine geschlossene, leitfähige Schirmung zu gewährleisten.

Montage und Installation
Die Montage erfolgt durch Anbringen der Dichtungsprofile entlang der Kanten der verzinkten Trennwände. Die vertikalen Profile werden an den Seitenkanten, die horizontalen Profile an den oberen und unteren Kanten der Trennwand angebracht. Die Profile sind so dimensioniert, dass sie sich direkt an die Kanten anlegen und eine dichte, leitfähige Verbindung herstellen. Es sind keine zusätzlichen Montagehilfsmittel erforderlich, da die Dichtung durch ihre Form und Elastizität selbsttätig anliegt. Die Installation erfolgt ohne Werkzeug und ist schnell durchzuführen.

Vorteile im Betrieb
Die Dichtung gewährleistet eine kontinuierliche und zuverlässige Schirmwirkung in komplexen Schaltschrankanlagen. Dadurch wird die elektromagnetische Verträglichkeit (EMV) der gesamten Anlage verbessert, was insbesondere in Umgebungen mit hohen Störquellen wichtig ist. Die einfache Montage und die hohe Passgenauigkeit reduzieren die Montagezeit und minimieren Fehlerquellen. Die Materialien sind für den industriellen Einsatz ausgelegt und bieten eine lange Lebensdauer unter normalen Betriebsbedingungen. Die Dichtung ist somit ein wichtiger Bestandteil für die Erreichung einer effektiven EMV-Schirmung in modularen Schaltschrank-Systemen.

Die Abmessungen der Dichtung betragen eine Breite von 10 mm, eine Höhe von 28 mm und eine Gesamtlänge von 5.260 mm, wobei die Lieferung aus vier einzelnen Profilen besteht. Die elektrisch leitfähige Ummantelung sorgt für die notwendige Kontaktierung, während der PU-Schaum eine dichte und elastische Anpassung ermöglicht. Die Dichtung ist speziell für die VX-Schrank-Systeme konzipiert und wird in Kombination mit verzinkten Trennwänden eingesetzt, um die Schirmwirkung zu erhalten.

Allgemein
Material	PU-Schaum mit elektrisch leitfähiger Ummantelung
Lieferumfang	2 Profile vertikal je 1891 mm, 2 Profile horizontal je 741 mm
Breite	10 mm
Höhe	28 mm
Länge	5.260 mm

---
