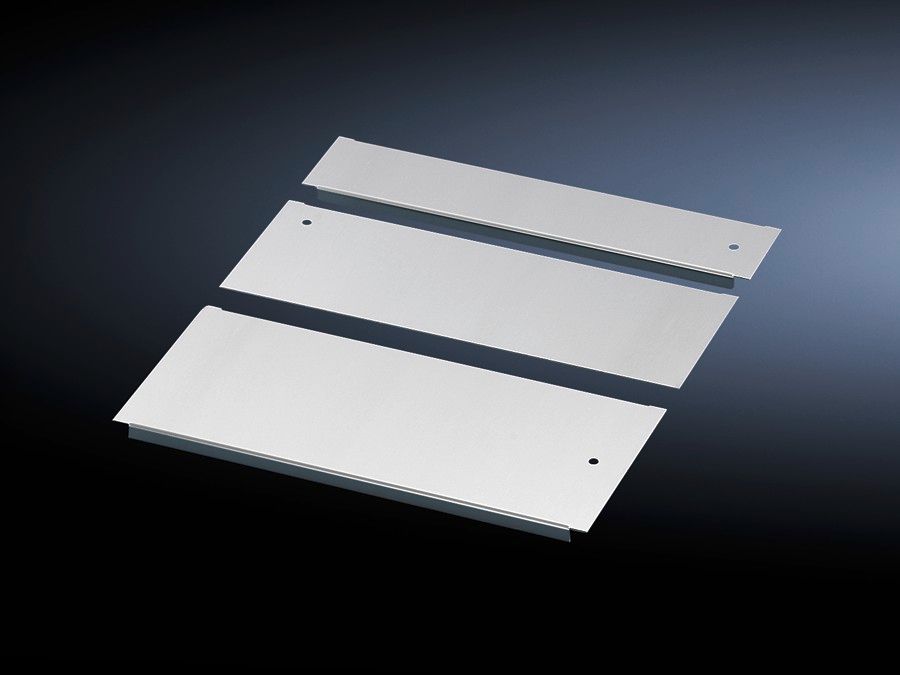

Rittal 5001224 Bodenblech 420x250 CM Gr.4 content_copy

Das Rittal Bodenblech, Herstellernummer 5001224, ist ein modulares Bauteil aus Stahlblech, das speziell für den Einsatz in Schaltschränken der Typen TS IT, TS, CM und TP konzipiert ist. Es dient zur Abdichtung und Stabilisierung der Schrankbasis und wird insbesondere bei einer Schrankbreite von 1000 mm eingesetzt. Das Blech hat eine Tiefe von 250 mm und ist mit einer verzinkten Oberfläche versehen, was eine hohe Korrosionsbeständigkeit und Langlebigkeit gewährleistet. Es ist Teil der CM-Baureihe und wird als Gland plate bezeichnet, wobei die Bezeichnung auf die Funktion als Kabeleinführungsebene hinweist.

Einsatzbereiche
Das Bodenblech wird in industriellen und technischen Anlagen eingesetzt, wo eine sichere und stabile Grundlage für Schaltschränke erforderlich ist. Es ist besonders geeignet für Anwendungen, bei denen Kabel von unten in den Schrank eingeführt werden, wobei die Bodenöffnung bei Schrankbreiten von 1000, 1200 und 1600 mm in der Breite geteilt ist. Diese Konstruktion ermöglicht eine flexible und universelle Kabeleinführung, wobei unterschiedliche Module kombiniert werden können, um die gesamte Bodenfläche im TS IT-Schrank zu verschließen.

Funktionen und Ausstattung im Detail
Das Bodenblech verfügt über integrierte Erdungspunkte und ermöglicht einen Potenzialausgleich über die Befestigungselemente. Diese Funktion ist wichtig für die elektrische Sicherheit und die Vermeidung von Spannungsdifferenzen im Schrank. Das Produkt wird inklusive Befestigungsmaterial geliefert, was die Montage erleichtert. Die verzinkte Oberfläche sorgt für einen wirksamen Schutz gegen Feuchtigkeit und Oxidation, insbesondere in Umgebungen mit erhöhter Korrosionsbelastung.

Technik verständlich erklärt
Das Stahlblech ist so dimensioniert, dass es exakt in Schränke mit einer Breite von 1000 mm passt. Die Tiefe von 250 mm gewährleistet eine ausreichende Abdeckung der Schrankbasis. Die geteilte Bodenöffnung bei größeren Breiten ermöglicht eine modulare Anordnung, wodurch unterschiedliche Kabelanschlüsse und -durchführungen realisiert werden können. Die integrierten Erdungspunkte sorgen dafür, dass das Blech elektrisch sicher mit dem Schrankgehäuse verbunden ist, was für den Schutz vor elektrischen Gefahren entscheidend ist.

Kompatibilität und Zubehör
Das Bodenblech ist kompatibel mit den Schranktypen TS IT, TS, CM und TP. Es ist speziell für Schränke mit einer Breite von 1000 mm ausgelegt. Die Kombination mehrerer Bodenblech-Module ist erforderlich, um den Boden im TS IT-Schrank vollständig zu verschließen. Es kann mit anderen Modulen der CM-Baureihe kombiniert werden, um eine individuelle Anpassung an die jeweilige Anlage zu ermöglichen.

Montage und Installation
Die Montage erfolgt mittels der im Lieferumfang enthaltenen Befestigungselemente. Das Blech wird an der unteren Kante des Schrankgehäuses befestigt, wobei die integrierten Erdungspunkte mit dem Schrankkörper verbunden werden. Die geteilte Konstruktion bei größeren Breiten erfordert die Verwendung mehrerer Module, die entsprechend der Anforderungen an der Schrankbasis angeordnet werden.

Vorteile im Betrieb
Das Bodenblech bietet eine stabile und sichere Grundlage für den Schrank, wodurch eine mechanische Belastung minimiert wird. Die integrierte Erdung gewährleistet eine sichere elektrische Verbindung, was die Betriebssicherheit erhöht. Die modulare Bauweise ermöglicht eine flexible Anpassung an unterschiedliche Kabelanforderungen, wodurch die Installation und Wartung der Anlage vereinfacht wird. Die verzinkte Oberfläche sorgt für eine lange Lebensdauer auch in anspruchsvollen Umgebungen.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Befestigungsmaterial
Hinweis	Für höhere Stabilität und universelle Kabeleinführung ist die Bodenöffnung bei Schrankbreite 1000, 1200 und 1600 mm in der Breite geteilt und kann unterschiedlich bestückt werden., Die Kombination mehrerer Bodenblech-Module ist notwendig, um den Boden im TS IT komplett zu verschließen
Tiefe	250 mm
Passend für	Gehäusetyp: TS IT, TS, CM, TP, Breite: = 1.000 mm

---
