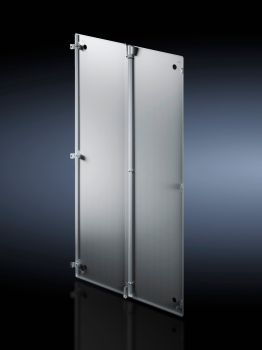

Rittal 5301284 VX IT Schottwand vertikal geteilt 2000x1200 content_copy

Die Schottwand VX 5301284 von Rittal ist ein vertikal geteiltes, verschraubbares Bauteil für VX IT-Schränke, das speziell für die nachträgliche Montage und Demontage von angereihten Schränken entwickelt wurde. Sie ermöglicht die flexible Abtrennung von Schrankbereichen innerhalb einer Anreihung, ohne dass dabei eine feste Anreihabstandsvorgabe eingehalten werden muss. Die Montage erfolgt entweder von außen, vor der Anreihung, oder von innen, nachdem die Schränke bereits verbunden sind.

Einsatzbereiche
Die Schottwand ist für Schränke mit einer Höhe von 2.000 mm und einer Tiefe von 1.200 mm ausgelegt. Sie wird insbesondere in Anlagen eingesetzt, bei denen eine modulare Erweiterung oder eine flexible Nutzung der Schrankräume erforderlich ist. Das integrierte Dichtungsprofil sorgt für eine verbesserte Dichtigkeit des Gehäuses, was besonders bei Klimatisierungssystemen oder Anwendungen mit Löschgas relevant ist. Die Dichtung unterstützt die Abdichtung gegen Staub, Feuchtigkeit oder Löschgase und trägt zur Sicherheit und Funktionalität der Anlage bei.

Funktionen und Ausstattung im Detail
Das Produkt besteht aus zwei Schottblechen aus verzinktem Stahlblech, die vertikal geteilt sind und über eine verschraubbare Verbindung miteinander verbunden werden. Im Lieferumfang sind außerdem vier Abdeckkappen, eine Montageschiene, ein Dichtungsprofil sowie das erforderliche Befestigungsmaterial enthalten. Die Abdeckkappen dienen der optischen Abschließung der Montagepunkte und der Vermeidung von Kantenverletzungen. Die Montageschiene ermöglicht eine sichere Befestigung innerhalb des Schrankrahmens.

Technik verständlich erklärt
Die Schottwand wird innerhalb des Rahmengerüstes des Schrankes montiert, wodurch sie unabhängig von der Anreihung installiert werden kann. Die verschraubbare Konstruktion gewährleistet eine stabile Verbindung, die den mechanischen Belastungen im Betrieb standhält. Das Material Stahlblech, verzinkt, bietet eine ausreichende Festigkeit und Korrosionsschutz. Die Dichtung ist direkt in die Konstruktion integriert und sorgt für eine dauerhafte Abdichtung, die bei klimatisierten oder gasgeschützten Anlagen wichtig ist.

Kompatibilität und Zubehör
Die Schottwand ist speziell für VX IT-Schränke konzipiert und passt sich an die Standardabmessungen von 2.000 mm Höhe und 1.200 mm Tiefe an. Als passendes Zubehör wird der VX IT Anreihverbinder, außen, 3 mm, einteilig angeboten, der zur sicheren Verbindung mehrerer Schränke in einer Anreihung dient. Die Kombination aus Schottwand und Anreihverbinder ermöglicht eine modulare und flexible Schrankanordnung.

Montage und Installation
Die Montage und Demontage der Schottwand ist nur in Schränken ohne Innenausbau möglich. Das bedeutet, dass alle internen Bauteile, wie Geräte, Kabel oder Montageelemente, vor der Montage entfernt werden müssen. Die Schottwand wird über die Montageschiene im Rahmen befestigt und mit den Schottblechen verschraubt. Die Abdeckkappen werden abschließend montiert, um die Verbindung optisch abzuschließen.

Vorteile im Betrieb
Die Schottwand bietet eine hohe Flexibilität bei der Planung und Umgestaltung von Schrankanlagen. Da sie nachträglich montiert werden kann, ist sie ideal für Erweiterungen oder Änderungen im Betrieb. Die integrierte Dichtung erhöht die Sicherheit in kritischen Anwendungen, wie bei der Nutzung von Löschgasen oder in klimatisierten Räumen. Die Verwendung von verzinktem Stahlblech gewährleistet eine lange Lebensdauer und Widerstandsfähigkeit gegen Umwelteinflüsse. Die modulare Bauweise unterstützt eine effiziente Wartung und Anpassung der Schrankanlage ohne umfassende Demontage der gesamten Einheit.

Allgemein
Material	Stahlblech, verzinkt
Lieferumfang	2 Schottbleche, 4 Abdeckkappen, Montageschiene, Dichtung, Inkl. Befestigungsmaterial
Passend für	Höhe: = 2.000 mm, Tiefe: = 1.200 mm
Montagehinweis	Die Montage/Demontage ist nur in dem Schrank ohne Innenausbau möglich
PCF/VE (Cradle-to-Gate)	106,7 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
