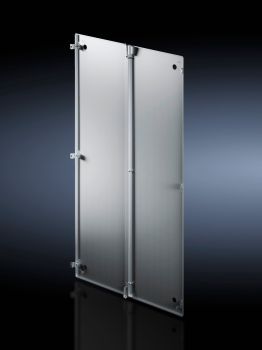

Rittal 5301303 VX IT Schottwand vertikal geteilt 2200x1200 content_copy

Die Schottwand VX 5301303 von Rittal ist ein vertikal geteiltes, verschraubbares Bauteil für VX IT-Schränke, das speziell für die nachträgliche Montage und Demontage von angereihten Schränken konzipiert ist. Sie dient der baulichen Trennung innerhalb eines Schrankverbunds und ermöglicht eine flexible Anpassung der Schrankanordnung ohne die Notwendigkeit einer festen, vorgefertigten Verbindung. Die Schottwand ist für Schränke mit einer Höhe von 2.200 mm und einer Tiefe von 1.200 mm ausgelegt und wird aus verzinktem Stahlblech gefertigt, was eine hohe mechanische Stabilität und Korrosionsbeständigkeit gewährleistet.

Einsatzbereiche
Die Schottwand wird in industriellen und technischen Anlagen eingesetzt, wo mehrere Schränke in Reihe angeordnet sind und eine flexible, nachträgliche Trennung oder Verbindung erforderlich ist. Sie ist besonders geeignet für Anwendungen, bei denen eine Klimatisierung oder die Verwendung von Löschgas im Schrankverbund vorgesehen ist. Das integrierte Dichtungsprofil sorgt hierbei für eine ausreichende Dichtigkeit des Gehäuses, um die Wirksamkeit der Klimatisierung oder des Löschgases zu gewährleisten. Die Schottwand kann sowohl vor der Anreihung von außen montiert werden, als auch nach der Anreihung von innen, was eine hohe Flexibilität im Betrieb ermöglicht.

Funktionen und Ausstattung im Detail
Die Schottwand besteht aus zwei vertikal geteilten Schottblechen, die über eine verschraubbare Verbindung miteinander verbunden werden. Die Montage erfolgt innerhalb des Rahmengerüstes des Schrankes, wodurch eine nachträgliche Installation jederzeit möglich ist, ohne dass bestimmte Anreihabstände zwischen den Schränken eingehalten werden müssen. Der Lieferumfang umfasst zwei Schottbleche, vier Abdeckkappen, eine Montageschiene, eine Dichtung sowie das erforderliche Befestigungsmaterial. Die Abdeckkappen dienen der optischen Abschlussveredelung und der Schutz der Montagepunkte.

Technik verständlich erklärt
Das Dichtungsprofil, das in die Schottwand integriert ist, sorgt für eine dichte Verbindung zwischen den angereihten Schränken. Dies ist besonders wichtig, wenn im Schrankverbund Klimatisierungssysteme oder Löschgase eingesetzt werden, da eine Undichtheit die Funktion dieser Systeme beeinträchtigen könnte. Die verschraubbare Konstruktion ermöglicht eine sichere und stabile Befestigung, die den mechanischen Belastungen im industriellen Einsatz standhält. Die Verwendung von verzinktem Stahlblech bietet einen hohen Korrosionsschutz, was die Lebensdauer der Schottwand in feuchten oder aggressiven Umgebungen verlängert.

Kompatibilität und Zubehör
Die Schottwand ist speziell für VX IT-Schränke ausgelegt und passt sich an die Standardabmessungen von 2.200 mm Höhe und 1.200 mm Tiefe an. Als passendes Zubehör wird der VX IT Anreihverbinder, außen, 3 mm, einteilig angeboten, der eine zusätzliche mechanische Verbindung zwischen den Schränken ermöglicht. Die Kombination aus Schottwand und Anreihverbinder bietet eine umfassende Lösung für die sichere und flexible Anreihung von Schränken.

Montage und Installation
Die Montage der Schottwand ist nur in Schränken ohne Innenausbau möglich, da die Montage- und Demontageoperationen den Zugang zu den Montagepunkten im Inneren des Schrankes erfordern. Die Schottwand wird innerhalb des Rahmengerüstes positioniert und mit der Montageschiene sowie dem Befestigungsmaterial verschraubt. Die Abdeckkappen werden anschließend montiert, um die Verbindung optisch abzuschließen.

Vorteile im Betrieb
Die Schottwand ermöglicht eine hohe Flexibilität bei der Anordnung von Schränken, da sie jederzeit nachgerüstet werden kann, ohne dass die gesamte Schrankanlage umgebaut werden muss. Die integrierte Dichtung sorgt für eine zuverlässige Abdichtung, die für Anwendungen mit Klimatisierung oder Löschgas erforderlich ist. Die verschraubbare Konstruktion bietet eine stabile und sichere Verbindung, die den Anforderungen im industriellen Einsatz gerecht wird. Die Verwendung von verzinktem Stahlblech gewährleistet eine lange Lebensdauer und hohe Korrosionsbeständigkeit.

Allgemein
Material	Stahlblech, verzinkt
Lieferumfang	2 Schottbleche, 4 Abdeckkappen, Montageschiene, Dichtung, Inkl. Befestigungsmaterial
Passend für	Höhe: = 2.200 mm, Tiefe: = 1.200 mm
Montagehinweis	Die Montage/Demontage ist nur in dem Schrank ohne Innenausbau möglich
PCF/VE (Cradle-to-Gate)	124,7 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
