Rittal 5301450 Aluminium-Stahlblechtür belüftet für VX IT 600x220 content_copy

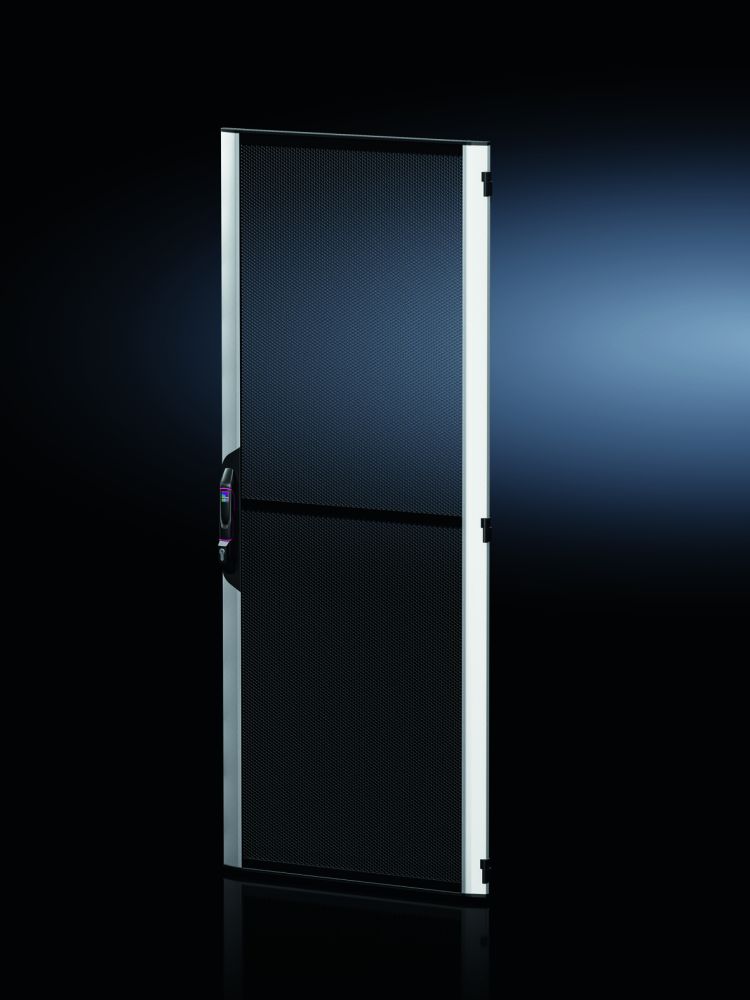

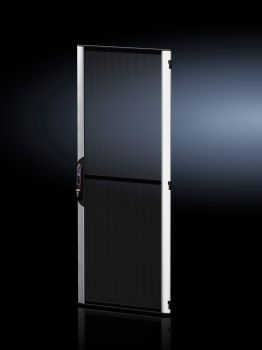

Die Rittal DK 5301450 ist eine Aluminium-Stahlblechtür, belüftet, speziell für den Einsatz in Schaltschränken des Typs VX IT konzipiert. Sie dient als Ersatz für bestehende Türen und ermöglicht eine optimale Belüftung der Schrankinnenräume. Die Tür ist für Schränke mit einer Breite von 600 mm und einer Höhe von 2.200 mm ausgelegt. Die freie Fläche im Lochblechanteil beträgt etwa 85 %, was eine effiziente Luftzirkulation gewährleistet und die Kühlung der installierten Komponenten unterstützt.

Einsatzbereiche
Die Tür ist für den Einsatz in industriellen und technischen Anlagen vorgesehen, insbesondere in Umgebungen, in denen eine kontinuierliche Belüftung der Schrankinnenräume erforderlich ist. Sie eignet sich für Schaltschränke, die in Einzelaufstellung oder in Anreihung betrieben werden. Die maximale Türöffnung beträgt bei Einzelaufstellung 240°, bei Anreihung 105°. Für einen Öffnungswinkel von 180° bei Anreihung ist ein spezielles 180°-Anreihscharnier erforderlich.

Funktionen und Ausstattung im Detail
Die Tür besteht aus einem Rahmen aus Aluminium-Strangpressprofil, wobei das Belüftungsgitter aus Stahlblech gefertigt ist. Die vertikalen Profile sind aus eloxiertem Aluminium, die horizontalen Profile aus lackiertem Aluminium. Die Farbgebung entspricht RAL 9005 für den Komfortgriff, die Scharniere, die horizontalen Profile und das Belüftungsgitter; die vertikalen Profile sind silberfarben. Die Tür ist mit einem Komfortgriff VX für Profilhalbzylinder mit Sicherheitsschließung 3524 E ausgestattet. Drei 180°-Scharniere sind bereits montiert, und das Lieferumfang umfasst das notwendige Befestigungsmaterial.

Technik verständlich erklärt
Die Kombination aus Aluminium-Strangpressprofil und Stahlblech sorgt für eine hohe mechanische Stabilität und gleichzeitig für eine gute Belüftung. Das Lochblech mit 85 % freier Fläche ermöglicht eine effektive Luftzirkulation, was besonders bei der Kühlung von elektronischen Baugruppen wichtig ist. Die eloxierte und lackierte Oberfläche bietet Korrosionsschutz und eine lange Lebensdauer. Die Sicherheitsschließung 3524 E gewährleistet einen sicheren Zugang, wobei die integrierten Scharniere eine stabile Montage und einen sicheren Betrieb ermöglichen.

Kompatibilität und Zubehör
Die Tür ist speziell für Schaltschränke des Typs VX IT mit den Abmessungen 600 mm Breite und 2.200 mm Höhe entwickelt. Als passendes Zubehör wird der Schaltschrank-Schlüssel 3524E (2 Stück) angeboten, der zur Nutzung der Sicherheitsschließung erforderlich ist. Die Montage erfolgt mit dem im Lieferumfang enthaltenen Befestigungsmaterial.

Montage und Installation
Die Tür wird mit bereits montierten Scharnieren geliefert, was die Installation vereinfacht. Die Montage erfolgt an den vorgesehenen Befestigungspunkten des Schaltschranks. Bei Anreihung ist auf die maximalen Öffnungswinkel von 105° zu achten; für einen größeren Öffnungswinkel von 180° ist ein spezielles Anreihscharnier erforderlich. Die Montageanleitung ist Teil des Lieferumfangs.

Vorteile im Betrieb
Die Tür bietet eine hohe Belüftungsleistung durch das 85 % perforierte Lochblech, was die Kühlung der installierten Geräte verbessert. Die robuste Konstruktion aus Aluminium und Stahlblech gewährleistet eine lange Lebensdauer und hohe mechanische Festigkeit. Die integrierte Sicherheitsschließung 3524 E ermöglicht einen sicheren Zugang, und die vormontierten Scharniere reduzieren die Montagezeit. Die Tür ist für den Austausch bestehender Türen konzipiert, wodurch eine schnelle und einfache Erneuerung möglich ist.

Allgemein
Material	Rahmen: Aluminium-Strangpressprofil, Belüftungsgitter: Stahlblech, Profil vertikal: Aluminium, eloxiert, Profil horizontal: Aluminium, lackiert
Farbe	Komfortgriff VX, Scharniere, Profil horizontal, Belüftungsgitter: RAL 9005, Profil vertikal: silberfarben
Lieferumfang	Tür mit Komfortgriff für Profilhalbzylinder mit Sicherheitsschließung 3524 E, 3 Scharniere 180°, montiert, Inkl. Befestigungsmaterial
Montagehinweis	Für einen Türöffnungswinkel von 180° bei Anreihung wird ein 180°-Anreihscharnier benötigt
Hinweis	Türöffnungswinkel bei Einzelaufstellung max. 240°, Türöffnungswinkel bei Anreihung max. 105°
Passend für	Gehäusetyp: VX IT, Breite: = 600 mm, Höhe: = 2.200 mm
PCF/VE (Cradle-to-Gate)	41,1 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
