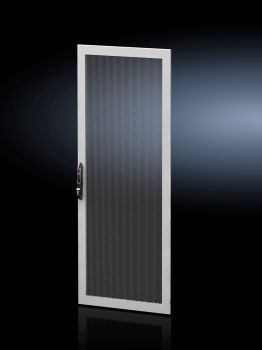

Rittal 5301561 Stahlblechtür, einteilig belüftet für VX IT, 600x200 content_copy

Die Rittal Stahlblechtür DK 5301561 ist ein einteiliges, belüftetes Türmodul für Schaltschränke des Typs VX IT. Sie ist speziell für den Austausch bestehender Türen konzipiert und passt exakt in Schränke mit einer Breite von 600 mm und einer Höhe von 2.000 mm. Die Tür besteht aus Stahlblech und ist lackiert, wobei die Türfläche in RAL 7035 und der Komfortgriff in RAL 9005 gehalten sind. Die Belüftung erfolgt über ein Lochblech, dessen freie Fläche etwa 85 % beträgt, was eine ausreichende Luftzirkulation im Schrankinneren ermöglicht.

Einsatzbereiche
Die Tür ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Anlagen, die eine hohe Luftdurchlässigkeit benötigen, um die Kühlung der eingebauten Komponenten zu gewährleisten. Sie eignet sich für Einzelanlagen sowie für Anreihungen, wobei die maximalen Öffnungswinkel je nach Montageart variieren. Bei Einzelaufstellung beträgt der maximale Öffnungswinkel 165°, bei Anreihung 110°. Für eine Öffnung von 180° bei Anreihung ist ein spezielles 180°-Anreihscharnier erforderlich.

Funktionen und Ausstattung im Detail
Die Tür wird mit einem Komfortgriff für Profilhalbzylinder ausgestattet, der mit der Sicherheitsschließung 3524 E kompatibel ist. Drei Scharniere mit einem Öffnungswinkel von 130° sind innenliegend montiert. Das Lieferumfang umfasst die Tür mit Komfortgriff, die drei Scharniere sowie das erforderliche Befestigungsmaterial. Die Tür ist somit direkt montierbereit und erfordert keine zusätzlichen Bauteile für die Installation.

Technik verständlich erklärt
Die Verwendung von Stahlblech gewährleistet eine hohe mechanische Stabilität und Korrosionsbeständigkeit. Die Lackierung schützt die Oberfläche vor Umwelteinflüssen. Die Lochblechstruktur mit 85 % freier Fläche sorgt für eine effiziente Belüftung, wodurch die Temperatur im Schrankinneren geregelt werden kann. Die integrierte Sicherheitsschließung 3524 E bietet einen hohen Schutzstandard gegen unbefugten Zugriff.

Kompatibilität und Zubehör
Die Tür ist ausschließlich für Schaltschränke des Typs VX IT mit den Abmessungen 600 mm Breite und 2.000 mm Höhe vorgesehen. Als passendes Zubehör werden Schaltschrank-Schlüssel 3524E (2 Stück) sowie ein SK Kondensatschlauch 12 x 2 mm, Länge 10 m, angeboten. Diese Komponenten können ergänzend zur Tür bestellt werden, um die Funktionalität und Wartung des Schaltschranks zu optimieren.

Montage und Installation
Die Tür wird mit den im Lieferumfang enthaltenen Scharniere und Befestigungsmaterial montiert. Die Scharniere sind innenliegend angebracht, was eine saubere optische Gestaltung ermöglicht. Die Montage erfolgt an der vorgesehenen Position des Schaltschranks. Bei Anreihung ist auf die maximalen Öffnungswinkel zu achten, um Kollisionen mit benachbarten Schränken zu vermeiden.

Vorteile im Betrieb
Die Tür bietet eine optimale Kombination aus Belüftung, Sicherheit und mechanischer Festigkeit. Die hohe Luftdurchlässigkeit unterstützt die Kühlung von elektronischen Baugruppen, während die Sicherheitsschließung den Zugriff auf sensible Komponenten kontrolliert. Die robuste Stahlblechkonstruktion gewährleistet eine lange Lebensdauer auch unter industriellen Bedingungen. Die Tür ist leicht zu montieren und ersetzt bestehende Türen ohne zusätzliche Anpassungen.

Allgemein
Material	Stahlblech
Oberfläche	Lackiert
Farbe	Tür: RAL 7035, Komfortgriff VX: RAL 9005
Lieferumfang	Tür mit Komfortgriff für Profilhalbzylinder mit Sicherheitsschließung 3524 E, 3 Scharniere 130°, innenliegend montiert, Inkl. Befestigungsmaterial
Montagehinweis	Für einen Türöffnungswinkel von 180° bei Anreihung wird ein 180°-Anreihscharnier benötigt
Hinweis	Türöffnungswinkel bei Einzelaufstellung max. 165°, Türöffnungswinkel bei Anreihung max. 110°
Passend für	Gehäusetyp: VX IT, Breite: = 600 mm, Höhe: = 2.000 mm
PCF/VE (Cradle-to-Gate)	50,3 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
