Rittal 5302006 VX IT Luftleitblech, BxH: 600x2200 mm, für 48,3 cm ( 19 Zoll ) dyna content_copy

Das Rittal Luftleitblech DK 5302006 ist ein speziell konzipiertes Bauteil zur Trennung der Kalt- und Warmzonen innerhalb eines Schrankes, insbesondere bei der Anwendung von Gangeinhausung oder bei Einsatz eines LCP-Systems. Es dient der gezielten Steigerung der Energieeffizienz der Klimatisierungseinrichtungen in Server- und IT-Schränken. Das Produkt ist für Schränke mit einer Breite von 600 mm und einer Höhe von 2.200 mm ausgelegt und wird an den 48,3 cm ( 19 Zoll )-Profilschienen des VX IT dynamic-Systems montiert. Die Oberfläche ist lackiert und in der Farbe RAL 9005 gehalten, was eine einheitliche optische Gestaltung im Schrank ermöglicht.

Einsatzbereiche
Das Luftleitblech wird eingesetzt, um die Luftströmung innerhalb eines Schrankes gezielt zu steuern. Es verhindert die Vermischung von kalter und warmer Luft, was besonders bei der Nutzung von LCP-Systemen (Lüfter- und Kühlplatten-Systemen) oder bei Gangeinhausungssystemen von Vorteil ist. Dadurch wird die Kühlleistung optimiert und die Effizienz der Klimatisierung erhöht. Die Trennung der Luftzonen trägt zur Reduzierung der Energieverluste bei und unterstützt die thermische Stabilität der installierten Geräte.

Funktionen und Ausstattung im Detail

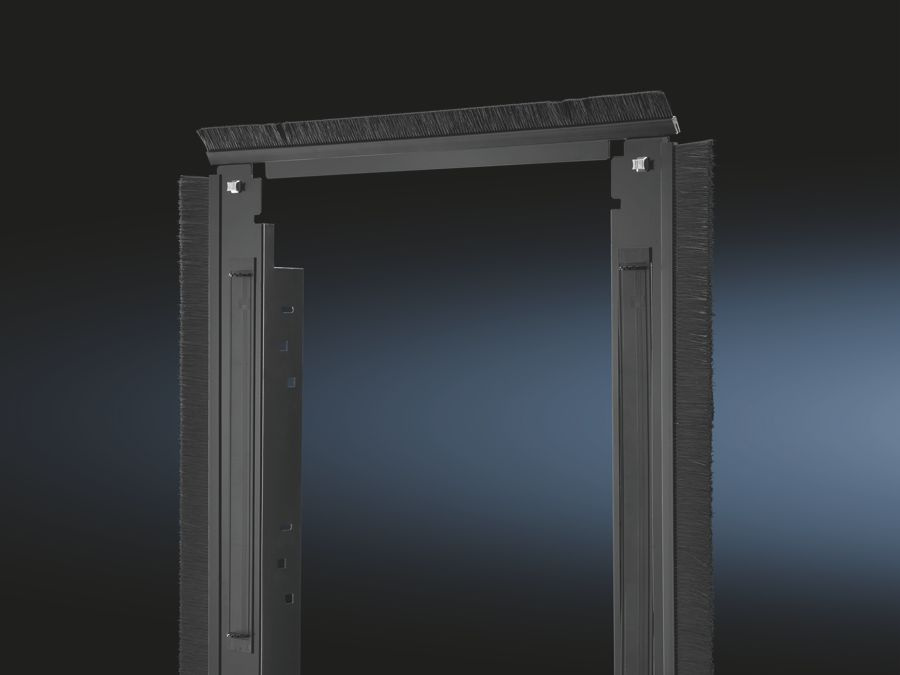

Das Produkt besteht aus zwei vertikalen und zwei horizontalen Blenden aus Stahlblech, die mit Bürstenleisten aus Kunststoff (UL 94-HB, halogenfrei) versehen sind. Diese Bürstenleisten ermöglichen eine kollisionsfreie Abschottung, auch wenn an der äußeren Montageebene Schienensysteme installiert sind. Zusätzlich sind vier Zell-PU-Schaum-Stücke im Lieferumfang enthalten, die zur Dichtung und zur Vermeidung von Luftdurchlässen an den Kanten der Blenden dienen. Die Blenden verfügen über integrierte 48,3 cm ( 19 Zoll )-Montageausschnitte, die wahlweise mit den beigefügten Blindpanels verschlossen werden können, um zusätzliche Komponenten zu installieren oder für die Kabelführung zu nutzen.

Technik verständlich erklärt
Die vertikalen Blenden mit Bürstenleiste können sowohl an den vorderen als auch an den hinteren 48,3 cm ( 19 Zoll )-Profilschienen montiert werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen angebracht werden können. Die Bürstenleisten aus halogenfreiem Kunststoff (UL 94-HB) gewährleisten eine sichere und dichte Abschottung, ohne dass mechanische Kollisionen mit installierten Bauteilen auftreten. Die Zell-PU-Schaum-Stücke sorgen für eine zusätzliche Dichtung an den Rändern, was die Luftdichtheit der Trennung erhöht. Die Materialien sind für den Einsatz in IT- und Elektroanlagen geeignet und entsprechen den gängigen Sicherheitsstandards.

Kompatibilität und Zubehör
Das Luftleitblech ist speziell für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic entwickelt und passt sich an Schränke mit einer Breite von 600 mm und einer Höhe von 2.200 mm an. Als passendes Zubehör wird das DK Erweiterungsset Erdung für TS IT sowie 48,3 cm ( 19 Zoll ) Fastener 1 HE mit Kontaktierung (24 Stück) angeboten. Diese Komponenten können zur Erweiterung der Erdungsfunktion oder zur sicheren Befestigung von Geräten an den Schienen verwendet werden. Die Montage erfolgt mit dem im Lieferumfang enthaltenen Befestigungsmaterial.

Montage und Installation
Die Montage erfolgt an den 48,3 cm ( 19 Zoll )-Profilschienen des VX IT dynamic-Systems. Die vertikalen Blenden können an vorderen und hinteren Schienen befestigt werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen montiert werden. Die integrierten Montageausschnitte ermöglichen die flexible Nutzung für zusätzliche Komponenten oder Kabelführung. Die Bürstenleisten und Zell-PU-Schaum-Stücke sorgen für eine dichte Abschottung, wodurch die Luftströmung innerhalb des Schrankes gezielt gesteuert wird.

Vorteile im Betrieb
Durch die gezielte Trennung der Kalt- und Warmzonen wird die Kühlleistung der Klimatisierungseinrichtung optimiert. Dies führt zu einer höheren Energieeffizienz und reduziert den Energieverbrauch. Die Bürstenleisten sorgen für eine kollisionsfreie Abschottung, auch bei belegten Montageebenen, was die Installation und Wartung erleichtert. Die integrierten Montageausschnitte bieten Flexibilität bei der Installation weiterer Bauteile oder bei der Kabelführung. Das Produkt ist aus robusten Materialien gefertigt, die für den Einsatz in IT- und Elektroanlagen geeignet sind.

Lieferumfang
Im Lieferumfang sind enthalten: 2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke sowie das erforderliche Befestigungsmaterial. Die Komponenten sind so ausgelegt, dass sie eine dichte und kollisionsfreie Abschottung innerhalb des Schrankes ermöglichen.

Allgemein
Einsatzgebiete	Zur Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes bei Gangeinhausung oder bei Einsatz eines LCP Systems.
Material	Stahlblech, Blindpanel: Kunststoff, UL 94-HB, halogenfrei, Bürstenleiste: Kunststoff, UL 94-HB
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, Inkl. Befestigungsmaterial
Passend für	Breite: = 600 mm, Höhe: = 2.200 mm
PCF/VE (Cradle-to-Gate)	11,1 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
