Rittal 5302007 VX IT Luftleitblech, BxH: 800x2200 mm, für 48,3 cm ( 19 Zoll ) dyna content_copy

Das Rittal Luftleitblech DK 5302007 ist ein modulares Trennelement für Schaltschränke, speziell konzipiert für die Anwendung mit der VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic. Es dient der gezielten Trennung von Kalt- und Warmluftbereichen innerhalb eines Schrankes, insbesondere bei Gangeinhausung oder im Zusammenhang mit einem LCP-System (Local Cooling Panel). Die Trennung ermöglicht eine effizientere Klimatisierung und verbessert die Energieeffizienz der Kühlung, indem die Luftströme gezielt geführt und unerwünschte Mischungen vermieden werden.

Einsatzbereiche
Das Luftleitblech ist für Schaltschränke mit einer Breite von mindestens 800 mm und einer Höhe von mindestens 2.200 mm ausgelegt. Es wird in industriellen und technischen Anlagen eingesetzt, wo eine kontrollierte Luftführung innerhalb des Schrankes erforderlich ist, um die Kühlleistung zu optimieren und die Betriebssicherheit der eingebauten Geräte zu gewährleisten. Die Anwendung erfolgt typischerweise in Kombination mit 48,3 cm ( 19 Zoll )-Montagesystemen, insbesondere in IT- und Elektroanlagen.

Funktionen und Ausstattung im Detail

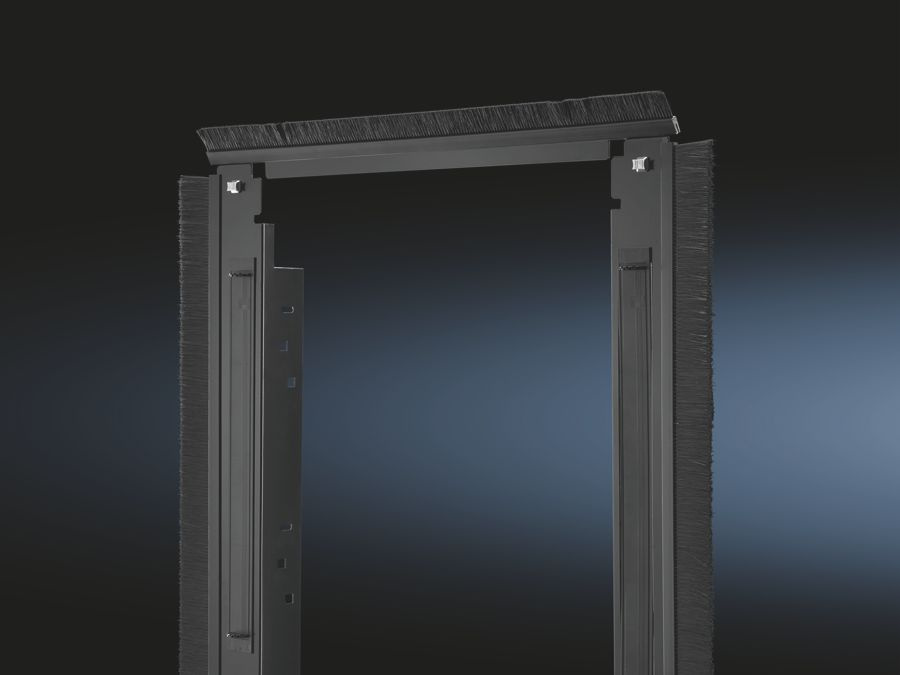

Das Produkt besteht aus zwei vertikalen und zwei horizontalen Blenden aus lackiertem Stahlblech, die eine stabile Trennwand bilden. Die Blenden sind in der Farbe RAL 9005 gehalten, was eine einheitliche optische Gestaltung im Schrank ermöglicht. Ergänzt werden sie durch vier Bürstenleisten aus Kunststoff, die eine kollisionsfreie Abschottung gewährleisten, insbesondere bei installierten Schienensystemen auf der äußeren Montageebene. Die Bürstenleisten sind aus halogenfreiem Kunststoff (UL 94-HB) gefertigt, was eine sichere und raucharme Reaktion im Brandfall gewährleistet. Zusätzlich sind vier Stück Zell-PU-Schaum enthalten, die als Dichtungselemente dienen, um Luftdurchlässe zu minimieren. Die Lieferung umfasst außerdem sechs Blindpanels aus halogenfreiem Kunststoff (UL 94-HB) sowie das erforderliche Befestigungsmaterial, um die Blenden sicher im Schrank zu montieren.

Technik verständlich erklärt
Die vertikalen und horizontalen Blenden bilden eine geschlossene Trennfläche, die die Luftströme innerhalb des Schrankes voneinander trennt. Die Bürstenleisten sorgen dafür, dass die Trennung auch an den Rändern wirksam ist, ohne dass die Montage von Geräten behindert wird. Die Zell-PU-Schaumstücke dichten die Verbindungen ab, um eine optimale Luftführung zu gewährleisten. Die Blindpanels dienen zur Verschließung freier Montageplätze an der 48,3 cm ( 19 Zoll )-Schiene und tragen zur Luftdichtung bei. Das gesamte Set ist für eine Montage in 48,3 cm ( 19 Zoll )-Systemen ausgelegt, wobei die Breite der Blenden 482,6 mm beträgt, was der Norm 1 HE entspricht.

Kompatibilität und Zubehör
Das Luftleitblech ist speziell für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic entwickelt und passt sich an die Abmessungen dieser Schienensysteme an. Es ist für Schränke mit einer Mindestbreite von 800 mm und einer Mindesthöhe von 2.200 mm geeignet. Als passendes Zubehör wird das DK Erweiterungsset Erdung für TS IT angeboten, das eine sichere Erdung im Schrank ermöglicht. Zudem sind 48,3 cm ( 19 Zoll ) Fastener 1 HE mit Kontaktierung verfügbar, die eine elektrische Verbindung zwischen den montierten Geräten und der Schrankerdung herstellen.

Montage und Installation
Die Montage erfolgt mittels des im Lieferumfang enthaltenen Befestigungsmaterials an der 48,3 cm ( 19 Zoll )-Profilschiene. Die vertikalen und horizontalen Blenden werden an den vorgesehenen Positionen befestigt, wobei die Bürstenleisten an den Rändern angebracht werden, um eine luftdichte Abschottung zu gewährleisten. Die Zell-PU-Schaumstücke werden an den Übergängen platziert, um Luftdurchlässe zu minimieren. Die Blindpanels werden an freien Montageplätzen angebracht, um die Luftdichtung zu vervollständigen.

Vorteile im Betrieb
Durch die gezielte Trennung von Kalt- und Warmluftbereichen wird die Kühlleistung im Schrank optimiert. Dies führt zu einer verbesserten Energieeffizienz der Klimatisierung und reduziert den Energieverbrauch. Die Luftdichtung minimiert unerwünschte Luftströme, was die Betriebssicherheit der eingebauten Geräte erhöht. Die Verwendung von halogenfreiem Kunststoff und Zell-PU-Schaum sorgt für eine sichere und umweltverträgliche Materialwahl. Die modulare Konstruktion ermöglicht eine flexible Anpassung an verschiedene Schrankkonfigurationen, wobei die vorgegebenen Abmessungen eine sichere Montage gewährleisten. Die Farbe RAL 9005 sorgt für eine einheitliche optische Gestaltung, die sich in industriellen Umgebungen gut integriert.

Allgemein
Einsatzgebiete	Zur Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes bei Gangeinhausung oder bei Einsatz eines LCP Systems.
Material	Stahlblech, Blindpanel: Kunststoff, UL 94-HB, halogenfrei, Bürstenleiste: Kunststoff, UL 94-HB
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, Inkl. Befestigungsmaterial, 6 Blindpanel, 482,6 mm (19"), 1 HE
Passend für	Breite: = 800 mm, Höhe: = 2.200 mm
PCF/VE (Cradle-to-Gate)	32,4 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
