Rittal 5302008 VX IT Luftleitblech, BxH: 600x2450 mm, für 48,3 cm ( 19 Zoll ) dyna content_copy

Das Rittal Luftleitblech DK 5302008 ist ein modulares Trennelement für Schaltschränke, speziell konzipiert für die Anwendung mit VX IT 48,3 cm ( 19 Zoll )-Profilschienen dynamic. Es dient der gezielten Trennung von Kalt- und Warmbereichen innerhalb eines Schrankes, insbesondere bei Gangeinhausung oder im Einsatz eines LCP-Systems. Die Funktion zielt auf die Steigerung der Energieeffizienz der Klimatisierung ab, indem unerwünschte Luftzirkulation zwischen den Bereichen verhindert wird.

Einsatzbereiche
Das Luftleitblech ist für Schränke mit einer Breite von 600 mm und einer Höhe von 2.450 mm ausgelegt. Es wird in Umgebungen eingesetzt, in denen eine gezielte Luftführung erforderlich ist, um die Kühlleistung zu optimieren und die Effizienz der Klimatisierungssysteme zu erhöhen. Die Anwendung erfolgt insbesondere in Rechenzentren oder industriellen Umgebungen mit hohen Anforderungen an die thermische Kontrolle.

Funktionen und Ausstattung im Detail

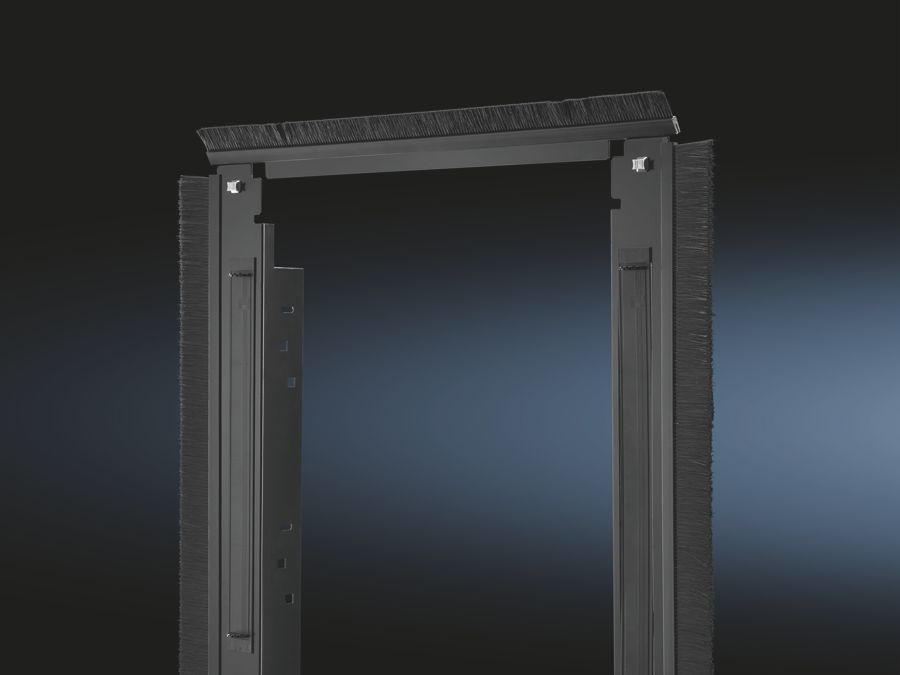

Das Produkt besteht aus zwei vertikalen und zwei horizontalen Blenden aus Stahlblech, die mit einer lackierten Oberfläche in RAL 9005 versehen sind. Die Blenden sind mit Bürstenleisten aus Kunststoff (UL 94-HB, halogenfrei) ausgestattet, die eine kollisionsfreie Abschottung ermöglichen, auch wenn Schienensysteme auf der äußeren Montageebene installiert sind. Die Bürstenleisten sorgen für eine dichte, aber bewegliche Abdichtung, die die Luftzirkulation zwischen den Bereichen minimiert. Zusätzlich sind vier Zell-PU-Schaum-Stücke im Lieferumfang enthalten, die zur Dichtung und Stabilisierung der Montage beitragen.

Technik verständlich erklärt
Die vertikalen Blenden können sowohl an den vorderen als auch an den hinteren 48,3 cm ( 19 Zoll )-Profilschienen montiert werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen angebracht werden können. Die integrierten 48,3 cm ( 19 Zoll )-Montageausschnitte (482,6 mm) ermöglichen die wahlweise Verwendung der Blindpanels aus Kunststoff (UL 94-HB, halogenfrei) zur Verschließung, oder sie können für die Installation weiterer Komponenten oder zur Kabelführung genutzt werden. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material, das für die Montage an den Profilschienen vorgesehen ist.

Kompatibilität und Zubehör
Das Luftleitblech ist speziell für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic konzipiert. Es ist kompatibel mit Schrankkonfigurationen, die diese Schienen verwenden. Als passendes Zubehör werden das DK Erweiterungsset Erdung für TS IT und 48,3 cm ( 19 Zoll ) Fastener 1 HE mit Kontaktierung (24 Stück) angeboten, die zur Erweiterung der Funktionalität oder zur elektrischen Erdung eingesetzt werden können.

Montage und Installation
Die Montage erfolgt an den vorgesehenen 48,3 cm ( 19 Zoll )-Profilschienen. Die vertikalen Blenden können an vorderen und hinteren Schienen befestigt werden, während die horizontalen Blenden nur an den vorderen Schienen montiert werden dürfen. Die Bürstenleisten sorgen für eine flexible, aber dichte Abdichtung. Die integrierten Montageausschnitte können je nach Bedarf mit den beiliegenden Blindpanels verschlossen oder für die Installation weiterer Bauteile genutzt werden.

Vorteile im Betrieb
Durch die gezielte Trennung der Luftströme wird die Kühlleistung der Klimatisierungssysteme verbessert, was zu einer höheren Energieeffizienz führt. Die Bürstenleisten ermöglichen eine flexible Montage, auch bei bereits installierten Schienensystemen, ohne Kollisionen oder mechanische Beeinträchtigungen. Die Verwendung von halogenfreiem Kunststoff und UL 94-HB-zertifizierten Materialien sorgt für eine sichere und brandhemmende Ausführung. Die lackierte Oberfläche in RAL 9005 bietet eine robuste und optisch einheitliche Gestaltung.

Allgemein
Einsatzgebiete	Zur Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes bei Gangeinhausung oder bei Einsatz eines LCP Systems.
Material	Stahlblech, Blindpanel: Kunststoff, UL 94-HB, halogenfrei, Bürstenleiste: Kunststoff, UL 94-HB
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, Inkl. Befestigungsmaterial
Passend für	Breite: = 600 mm, Höhe: = 2.450 mm
PCF/VE (Cradle-to-Gate)	9,6 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
