Rittal 5302009 VX IT Luftleitblech, BxH: 800x2450 mm, für 48,3 cm ( 19 Zoll ) dyna content_copy

Das Rittal Luftleitblech DK 5302009 ist ein modulares Trennelement für Schaltschränke, speziell konzipiert für die Anwendung mit VX IT 48,3 cm ( 19 Zoll )-Profilschienen dynamic. Es dient der gezielten Trennung von Kalt- und Warmbereichen innerhalb eines Schrankes, insbesondere bei Gangeinhausung oder im Zusammenhang mit einem LCP-System. Die Funktion zielt auf eine verbesserte Energieeffizienz der Klimatisierung ab, indem die Luftströmung gezielt gelenkt und unerwünschte Mischungen von kalter und warmer Luft vermieden werden.

Einsatzbereiche
Das Luftleitblech ist für Schränke mit einer Breite von mindestens 800 mm und einer Höhe von mindestens 2.450 mm ausgelegt. Es wird in IT- und Elektroanlagen eingesetzt, wo eine strukturierte Luftführung erforderlich ist, um die Kühlleistung zu optimieren und die Betriebssicherheit der installierten Geräte zu erhöhen. Die Anwendung erfolgt insbesondere in Rechenzentren oder bei serverbasierten Systemen, bei denen eine kontrollierte Luftzirkulation entscheidend ist.

Funktionen und Ausstattung im Detail

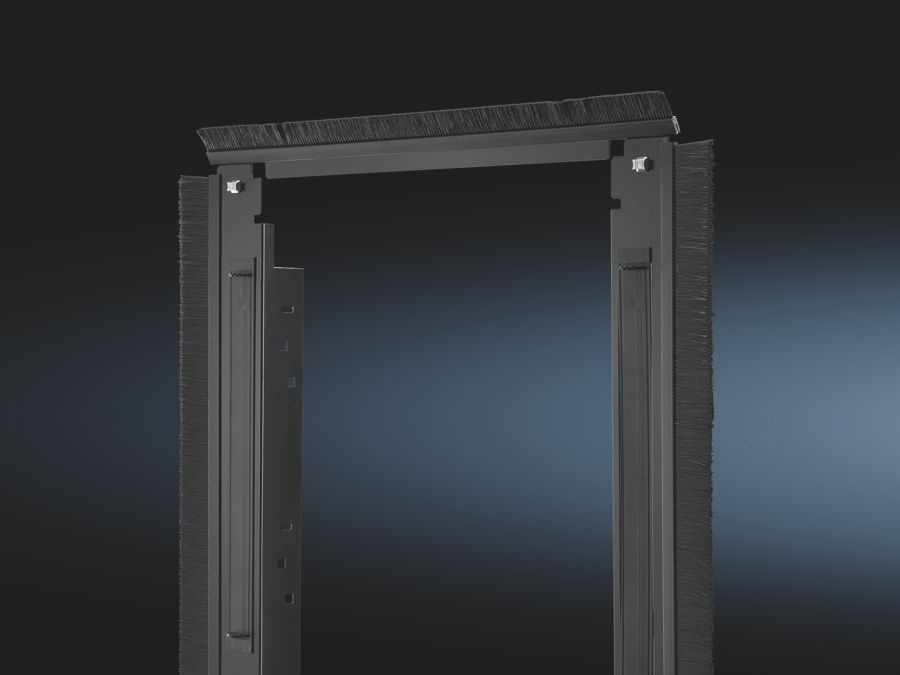

Das Produkt besteht aus mehreren Komponenten: zwei vertikale Blenden, zwei horizontale Blenden, vier Bürstenleisten sowie vier Zell-PU-Schaum-Stücke. Die vertikalen Blenden mit integrierten Bürstenleisten können sowohl an den vorderen als auch an den hinteren 48,3 cm ( 19 Zoll )-Profilschienen montiert werden, um eine kollisionsfreie Abschottung zu gewährleisten. Die horizontalen Blenden mit Bürstenleisten sind ausschließlich an den vorderen Schienen montierbar. Die Bürstenleisten aus Kunststoff (UL 94-HB) sorgen für eine dichte, aber flexible Abdichtung, die gleichzeitig die Bewegung von Geräten oder Kabeln ermöglicht. Die integrierten Montageausschnitte in den Schottflächen (482,6 mm, 1 HE) können wahlweise mit den beigefügten Blindpanelen verschlossen werden, um zusätzliche Komponenten zu installieren oder Kabel zu führen.

Technik verständlich erklärt
Die Blenden sind aus Stahlblech gefertigt und lackiert, wobei die Oberfläche in der Farbe RAL 9005 gehalten ist. Die Blindpanels bestehen aus halogenfreiem Kunststoff (UL 94-HB), was eine erhöhte Brandschutzsicherheit bietet. Die Zell-PU-Schaum-Stücke dienen als zusätzliche Dichtungselemente, um Luftdurchlässe zu minimieren. Die gesamte Konstruktion ist so ausgelegt, dass sie sich an bestehende 48,3 cm ( 19 Zoll )-Schienenprofile anpasst und eine stabile, aber flexible Trennung ermöglicht. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material, das für die Montage an den Profilschienen vorgesehen ist.

Kompatibilität und Zubehör
Das Luftleitblech ist speziell für die VX IT 48,3 cm ( 19 Zoll )-Profilschiene dynamic entwickelt. Es ist kompatibel mit Schränken ab einer Breite von 800 mm und einer Höhe von 2.450 mm. Als passendes Zubehör wird das DK Erweiterungsset Erdung für TS IT sowie 48,3 cm ( 19 Zoll ) Fastener 1 HE mit Kontaktierung (24 Stück) angeboten, die eine ergänzende Installation ermöglichen. Diese Komponenten können zur Erweiterung der Erdungsfunktion oder zur sicheren Befestigung weiterer Elemente genutzt werden.

Montage und Installation
Die Montage erfolgt an den vorderen und hinteren 48,3 cm ( 19 Zoll )-Profilschienen. Die vertikalen Blenden sind flexibel positionierbar, während die horizontalen Blenden nur an der Vorderseite montiert werden können. Die integrierten Ausschnitte in den Blenden können mit den beiliegenden Blindpanels verschlossen werden, um eine geschlossene Fläche zu erzeugen oder für die Installation weiterer Bauteile genutzt werden. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material, das für die Montage an den Schienenprofilen ausgelegt ist.

Vorteile im Betrieb
Die Anwendung des Luftleitblechs führt zu einer gezielten Luftführung innerhalb des Schrankes, was die Effizienz der Klimatisierung erhöht. Die Trennung von Kalt- und Warmbereichen reduziert die Energieverluste und verbessert die Kühlleistung. Die Bürstenleisten gewährleisten eine dichte Abdichtung, ohne die Bewegung von Geräten oder Kabeln zu behindern. Die integrierten Montageausschnitte bieten Flexibilität bei der Installation weiterer Komponenten. Die Verwendung von halogenfreiem Kunststoff und UL 94-HB-zertifizierten Materialien erhöht die Sicherheit im Betrieb.

Das Produkt ist in einer Verpackungseinheit von einem Stück erhältlich. Das Nettogewicht beträgt 9 kg, das Bruttogewicht 9,36 kg. Die Herstellung erfolgt unter Berücksichtigung der Umweltbilanz, wobei der PCF-Wert (Cradle-to-Gate) bei 35,7 kg CO2 eq (Kategorie B) liegt, der auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert wurde.

Allgemein
Einsatzgebiete	Zur Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes bei Gangeinhausung oder bei Einsatz eines LCP Systems.
Material	Stahlblech, Blindpanel: Kunststoff, UL 94-HB, halogenfrei, Bürstenleiste: Kunststoff, UL 94-HB
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, Inkl. Befestigungsmaterial, 6 Blindpanel, 482,6 mm (19"), 1 HE
Passend für	Breite: = 800 mm, Höhe: = 2.450 mm
PCF/VE (Cradle-to-Gate)	35,7 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
