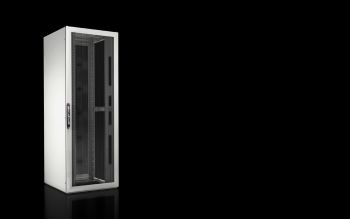

Rittal 5541245 TX Colocation Rack, 52 HE, BxHxT: 800 x 2450 x 1200 content_copy

Der Rittal TX 5541245 ist ein Serverschrank der TX Colocation-Serie, speziell für den Einsatz in großen Rechenzentren konzipiert. Er verfügt über eine Bauhöhe von 52 HE und die Abmessungen 800 mm Breite, 2450 mm Höhe und 1200 mm Tiefe. Der Schrank besteht aus Stahlblech und ist in der Grundfarbe RAL 7035 gehalten, wobei die Türen, das Dach und der Rahmen in dieser Farbe lackiert sind. Die Griffe und Scharniere sind in RAL 9005 ausgeführt. Die Türen sind belüftet, wobei die vordere Tür einteilig und die hintere Tür vertikal geteilt ausgeführt ist. Beide Türen sind mit 130°-Scharnieren versehen, was einen weitreichenden Öffnungswinkel ermöglicht. Die Belüftungsfläche im Lochblechanteil beträgt etwa 78 %, was eine effiziente Luftführung unterstützt. Die Türstärke beträgt 1,2 mm. Die Oberfläche des Schrankgerüsts ist tauchgrundiert, der Innenausbau lackiert, während Türen und Dach tauchgrundiert und pulverlackiert sind.

Einsatzbereiche
Der TX 5541245 ist für den Einsatz in großen Rechenzentren ausgelegt, wo eine zentrale IT-Infrastruktur betrieben wird. Die integrierte Luftführung durch Luftleitbleche und eine Trennwand sorgt für eine optimale Kühlung der installierten Geräte. Die Kabeltrasse an der hinteren rechten Schrankseite und die Kabeleinführung über die gesamte Schranktiefe links und rechts am Dach erleichtern die Kabelführung und -verwaltung. Die Raumklimatisierung wird durch die belüfteten Türen unterstützt, wodurch eine effiziente Wärmeabfuhr gewährleistet ist.

Funktionen und Ausstattung im Detail
Der Schrank ist mit einem Komfortgriff VX inklusive Zahlencodeschloss an Vorder- und Rückseite ausgestattet, was einen erhöhten Zugriffsschutz bietet. Die Profilschienen sind in 48,3 cm ( 19 Zoll )-Ebene vorne und hinten montiert, was eine flexible Montage von IT-Geräten ermöglicht. Die Befestigungsebenen sind im Abstand von mindestens 115 mm bis maximal 341 mm angeordnet, wobei der Ebenenabstand im Auslieferzustand 745 mm beträgt. Die Belastbarkeit des Schrankes liegt bei 15.000 N, was eine hohe mechanische Stabilität garantiert. Die Dachkonstruktion besteht aus einem Dachblech mit integrierter Kabeleinführung über die gesamte Tiefe links und rechts. Der Bodenbereich ist offen gestaltet.

Technik verständlich erklärt
Die belüfteten Türen mit einer freien Fläche von etwa 78 % ermöglichen eine effiziente Luftzirkulation, die für die Kühlung von IT-Systemen entscheidend ist. Die integrierten Luftleitbleche und die Trennwand an der linken Schrankseite sorgen für eine geordnete Luftführung, die die Kühlleistung optimiert. Die Kabeltrasse an der hinteren rechten Seite erleichtert die Verkabelung und reduziert das Risiko von Kabelverwirrungen. Die 130°-Scharniere an Vorder- und Rückseite ermöglichen einen großen Öffnungswinkel, was den Zugriff auf die Geräte im Schrank erleichtert. Die tauchgrundierte und pulverlackierte Oberfläche bietet eine hohe Korrosionsbeständigkeit und einen gleichmäßigen Farbauftrag.

Kompatibilität und Zubehör
Zu diesem Schrank passen verschiedene Zubehörteile, darunter das TX 5501801 Luftleitblech horizontal in RAL9005, die TX 5502141 Colo PDU-/Kabeltrasse 52 HE in RAL9005, sowie Seitenwände horizontal geteilt 52 HE in RAL7035. Weitere passende Elemente sind VX Schiebebleche, VX IT Bodenblechmodul in verschiedenen Ausführungen (belüftet, einteilig, zweiteilig, geschlossen, mit seitlicher Kabelführung) und die VX 5502503 Bodenaufnahme TS/TX T 1200 mm für Bodenblechmodul VX. Diese Zubehörteile unterstützen die individuelle Anpassung des Schrankes an spezifische Anforderungen.

Montage und Installation
Der Schrank ist als vormontiertes IT-Rack ausgeführt, bestehend aus einem verwindungssteifen, verschweißten Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen. Die Montage erfolgt über Quertraversen, wobei die Profilschienen in 48,3 cm ( 19 Zoll )-Ebene vorne und hinten angebracht sind. Die Befestigungsebenen sind mit Blindnietmuttern M6 ausgestattet, die eine schutzartgerechte Befestigung von Beschlagteilen ermöglichen. Die Profilkanten sind abgerundet, und horizontale Profile verfügen über eine integrierte Rinne oberhalb der PU-Schaum-Dichtung, um diese zu schützen.

Vorteile im Betrieb
Der TX 5541245 bietet eine sofort einsatzbereite Konfiguration, die auf die Anforderungen großer Rechenzentren abgestimmt ist. Die integrierten Luftleitbleche, die Trennwand und die Kabeltrasse reduzieren die Installationszeit und verbessern die Wartbarkeit. Die belüfteten Türen und die optimierte Luftführung sorgen für eine effiziente Kühlung, was die Betriebssicherheit der IT-Systeme erhöht. Die höchste Belastbarkeit von 15.000 N gewährleistet eine lange Nutzungsdauer auch unter hohen mechanischen Belastungen. Die Zahlencodeschlösser an Vorder- und Rückseite bieten einen hohen Sicherheitsstandard. Ab dem 01.09.2026 werden die Rücktüren mit zusätzlichen Verstärkungselementen und einem optimierten Verschlussmechanismus ausgestattet, was die Stabilität weiter verbessert.

Lieferumfang
Der Schrank wird mit Schrankgerüst, Türen, Dachblech, Trennwand, Kabeltrasse, Luftleitblech, Anreihsatz, 10 Käfigmuttern inkl. Schrauben, Erdungszubehör und Profilschienen geliefert. Die Komponenten sind entweder montiert oder lose beigelegt.

Allgemein
Ausführung	Standard
Marktrelevante Produktänderungen	Ab dem 01.09.2026 erhält das TX Colocation Rack neue, optimierte Rücktüren mit deutlich verbesserter Stabilität durch zusätzliche Verstärkungselemente und einen optimierten Verschlussmechanismus.
Material	Stahlblech
Oberfläche	Schrankgerüst: tauchgrundiert, Innenausbau: lackiert, Türen und Dach: tauchgrundiert, pulverlackiert, Belüftete Tür, Stahlblech
Grundfarbe	RAL 7035
Farbe	Gehäuserahmen und Dach: RAL 7035, Tür: RAL 7035, Griff und Scharniere: RAL 9005
Materialstärke Tür	1,2 mm
Breite	800 mm
Höhe	2.450 mm
Tiefe	1.200 mm
Höheneinheiten	52 HE
Ebenenabstand (im Auslieferzustand)	745 mm
Abstand der Befestigungsebenen min	115 mm
Abstand der Befestigungsebenen max	341 mm
19"-Befestigung	800 mm breiter Schrank auf Quertraversen montiert
Ausführung Dach	Dachblech, mit Kabeleinführung über die gesamte Schranktiefe links und rechts
Ausführung Tür	Türen belüftet
Ausführung Tür hinten	Stahlblechtür, belüftet, zweiteilig, Freie Fläche im Lochblechanteil ca. 78 %
Ausführung Tür vorne	Stahlblechtür, belüftet, Aluminium-Stahlblechtür, belüftet, einteilig, Freie Fläche im Lochblechanteil ca. 78 %
Ausführung Boden	offen
Ausführung Position Profilschienen	19"-Ebene vorne und hinten
Belastbarkeit	15.000 N
Hinweis	Je nach Art und Ort der Aufstellung kann der Türöffnungswinkel in der konkreten Anwendung abweichen

---
