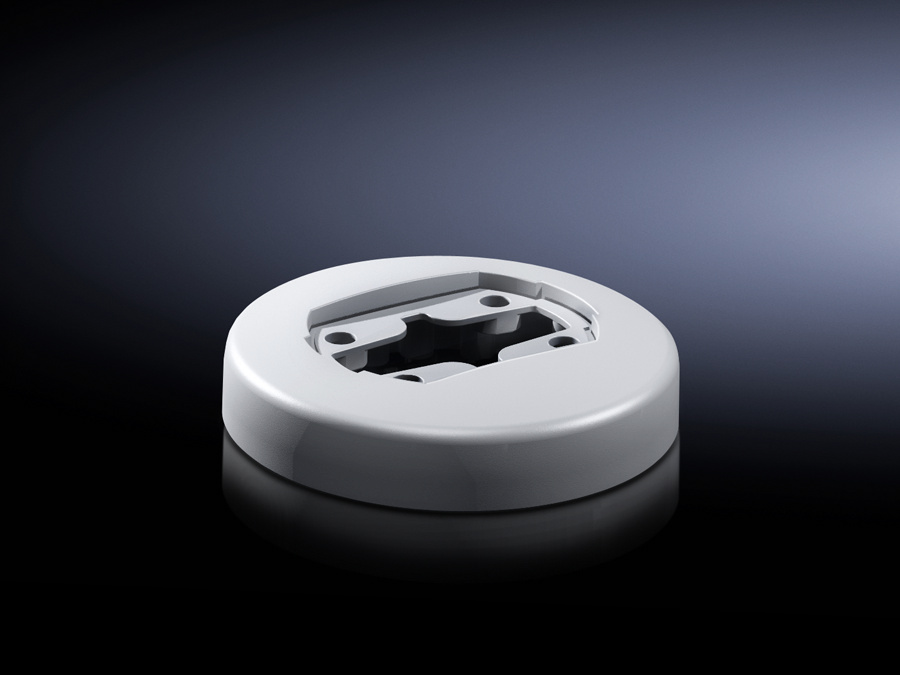

Rittal 6206320 Befestigung CP 120/60 für Tragarmanschluss content_copy

Die Rittal CP 6206320 ist eine Befestigung für das Tragarmsystem CP 60, speziell konzipiert zur stabilen Montage von Schaltschränken oder Gehäusen an Tragarmanschlüssen mit einem Durchmesser von 130 mm. Das Produkt dient als starre Verbindungselement zwischen dem Schaltschrank und dem Tragarm, um eine sichere und vibrationsfreie Befestigung im industriellen Einsatz zu gewährleisten. Es ist aus Zink-Druckguss gefertigt, was eine hohe Festigkeit und Langlebigkeit unter Belastung bietet, und verfügt über eine Oberflächenbeschichtung in der Farbe RAL 7035, einem grauen Ton, der in industriellen Umgebungen häufig eingesetzt wird.

Einsatzbereiche
Die Befestigung CP 6206320 wird im Bereich der industriellen Elektrotechnik und Automatisierungstechnik eingesetzt, wo Schaltschränke oder andere Gehäuse an Tragarmen montiert werden müssen. Sie ist besonders geeignet für Anlagen, bei denen eine starre, nicht schwingende Montage erforderlich ist, um die Integrität der elektrischen Installation und die Sicherheit der Anlage zu gewährleisten. Die Verwendung erfolgt in Systemen, die auf dem Rittal-CP 60-Standard basieren, und ermöglicht eine modulare und schnelle Montage ohne zusätzliche Werkzeuge oder Bauteile.

Funktionen und Ausstattung im Detail
Die Befestigung ist für eine starre Montage ausgelegt, was bedeutet, dass sie keine Beweglichkeit oder Dämpfung von Vibrationen ermöglicht, sondern eine feste, unverrückbare Verbindung herstellt. Im Lieferumfang sind Dichtungen enthalten, die eine wasserdichte und staubdichte Verbindung zwischen dem Gehäuse und dem Tragarm gewährleisten, sowie gewindeformende Schrauben, die speziell für die Befestigung am Tragprofil vorgesehen sind. Diese Schrauben ermöglichen eine sichere und dauerhafte Verbindung ohne zusätzliche Gewindebohrungen im Tragarm.

Technik verständlich erklärt
Das Material Zink-Druckguss bietet eine hohe mechanische Stabilität und ist korrosionsbeständig, was die Lebensdauer des Bauteils in industriellen Umgebungen verlängert. Die Farbe RAL 7035 ist ein standardisiertes Grau, das in vielen industriellen Anlagen verwendet wird, um eine einheitliche optische Gestaltung zu ermöglichen. Die gewindeformende Schrauben sind so konzipiert, dass sie direkt in das Material des Tragprofils eindrehen, ohne dass ein vorheriges Gewindebohren erforderlich ist. Dies beschleunigt die Montage und reduziert den Arbeitsaufwand.

Kompatibilität und Zubehör
Die Befestigung CP 6206320 ist speziell für das Tragarmsystem CP 60 entwickelt und kompatibel mit Tragarmanschlüssen mit einem Durchmesser von 130 mm. Sie wird in Verbindung mit Schaltschränken oder Gehäusen eingesetzt, die ebenfalls für das CP 60-System ausgelegt sind. Die Verwendung mit anderen Tragarm-Systemen ist nicht vorgesehen, da die Abmessungen und Befestigungselemente nicht übereinstimmen.

Montage und Installation
Die Montage erfolgt durch Anbringen der Befestigung an der Unterseite des Schaltschranks und anschließendes Befestigen an dem Tragarmanschluss mit den beiliegenden gewindeformenden Schrauben. Die Dichtungen sorgen dafür, dass die Verbindung gegen Staub und Feuchtigkeit geschützt ist.

Vorteile im Betrieb
Die starre Befestigung gewährleistet eine hohe mechanische Stabilität, die insbesondere in Umgebungen mit Vibrationen oder mechanischer Belastung wichtig ist. Die Verwendung von gewindeformenden Schrauben reduziert den Montageaufwand und ermöglicht eine schnelle Installation. Die Dichtungen sorgen für eine schützende Verbindung, die die Integrität des Schaltschranks auch unter rauen Betriebsbedingungen aufrechterhält.

Allgemein
Material	Zink-Druckguss
Farbe	RAL 7035
Lieferumfang	Inkl. Dichtungen, Gewindeformende Schrauben für Tragprofilbefestigung
Starr j/n

---
