Rittal 6664300 Winkelstück 90° CP 40, Edelstahl content_copy

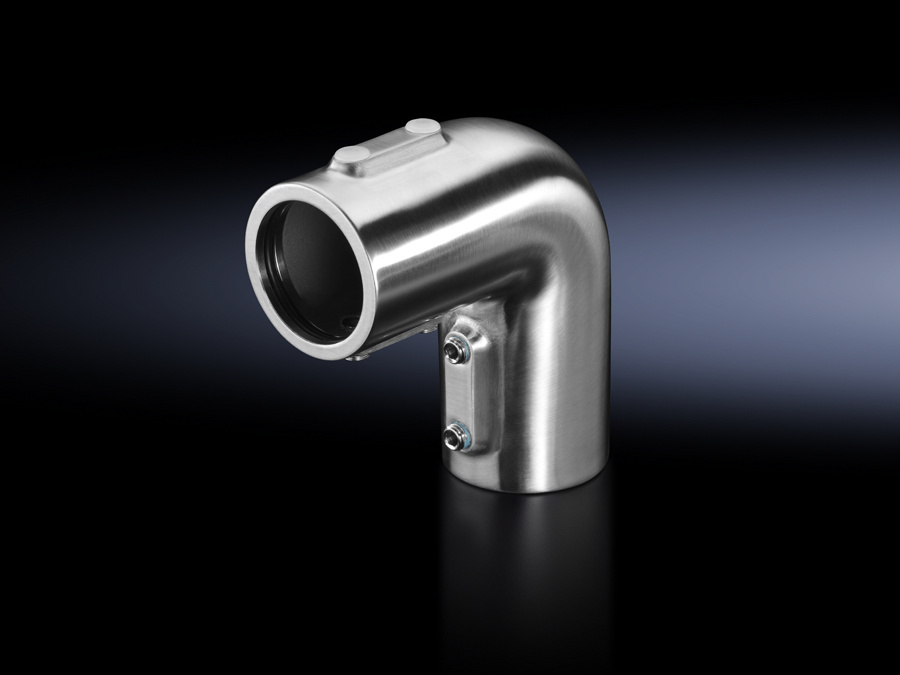

Das Rittal CP 6664300 ist ein Winkelstück 90° aus der CP-Serie, speziell für die Verbindung von horizontalen und vertikalen Tragarmelementen in Schaltschränken und industriellen Gehäusen konzipiert. Es dient als stabiler Befestigungsknotenpunkt im Rahmen von Montagesystemen, um strukturelle Elemente unter einem rechten Winkel zu verbinden. Das Bauteil ist aus Edelstahl 1.4305 (AISI 303) gefertigt, einem Werkstoff, der für seine hohe Korrosionsbeständigkeit und mechanische Festigkeit in industriellen Umgebungen geeignet ist. Die Konstruktion ist starr, was bedeutet, dass es keine beweglichen oder elastischen Teile enthält und somit eine feste, unveränderliche Verbindung gewährleistet.

Einsatzbereiche
Das Winkelstück wird in der industriellen Elektrotechnik und im Maschinenbau eingesetzt, wo es erforderlich ist, Tragarme oder Montageprofile in einem rechten Winkel zu verbinden. Es ist besonders geeignet für Schaltschränke, Steuerkästen und andere Gehäuse, in denen eine robuste, dauerhafte und korrosionsbeständige Befestigung notwendig ist. Die Verwendung in Umgebungen mit hoher Feuchtigkeit, Spritzwasser oder chemischen Einflüssen ist aufgrund der Material- und Schutzart-Eigenschaften möglich.

Funktionen und Ausstattung im Detail
Das Bauteil ermöglicht die sichere und präzise Verbindung von CP 40 Tragarmen, wobei die 90°-Winkelgeometrie eine exakte Ausrichtung gewährleistet. Die Verbindung erfolgt über die integrierten Befestigungselemente der CP-Systemkomponenten, wodurch eine modulare und wiederverwendbare Montagestruktur entsteht. Die stabile Konstruktion sorgt dafür, dass die Verbindung unter Belastung nicht nachgibt, was für die Langzeitstabilität von Schaltschrank- und Montagesystemen entscheidend ist.

Technik verständlich erklärt
Das Winkelstück ist aus Edelstahl 1.4305 (AISI 303) hergestellt, einem unlegierten, nicht rostenden Stahl, der gegenüber Feuchtigkeit, Salz und vielen chemischen Substanzen resistent ist. Die Schutzart IP 66 gemäß DIN EN 60529, 2014-09, bedeutet, dass das Bauteil staubdicht ist und gegen starkes Spritzwasser geschützt ist, was es für den Einsatz im Außenbereich oder in feuchten Produktionsumgebungen geeignet macht. Zusätzlich ist es mit IP X9 gemäß DIN EN 60529, 2014-09, zertifiziert, was die beständigkeit gegen Hochdruck- und Dampfstrahlreinigung bestätigt. Diese Eigenschaften sind besonders wichtig in Lebensmittelindustrie, Pharmazie oder anderen Branchen, in denen hygienische Reinigungsverfahren Anwendung finden.

Kompatibilität und Zubehör
Das Winkelstück ist speziell für die Verwendung mit CP 40 Tragarmen entwickelt, die Teil des Rittal CP-Systems sind. Es ist kompatibel mit anderen Bauteilen der CP-Serie, wie z. B. Geradeelementen, T-Stücken oder anderen Winkelstücken, um komplexe Montagestrukturen zu erstellen. Die Verbindung erfolgt über die standardisierten Befestigungselemente der CP-Systemkomponenten, wodurch eine einheitliche und modulare Montage gewährleistet ist.

Montage und Installation
Die Montage erfolgt durch die Befestigung an den Enden der CP 40 Tragarme, wobei die vorgesehenen Bohrungen und Befestigungselemente verwendet werden. Die starre Konstruktion erfordert keine zusätzlichen Verstrebungen oder Verstärkungen, da die Verbindung selbst die erforderliche Stabilität bietet. Die Installation erfolgt in der Regel mit üblichen Schraubwerkzeugen, wobei die genaue Montageanleitung dem jeweiligen System-Handbuch zu entnehmen ist.

Vorteile im Betrieb
Die Verwendung des Winkelstücks aus Edelstahl 1.4305 gewährleistet eine hohe Lebensdauer und geringe Wartung, da es nicht rostet und gegenüber Umwelteinflüssen resistent ist. Die Schutzart IP 66 und IP X9 ermöglichen den Einsatz in anspruchsvollen Umgebungen, ohne dass zusätzliche Schutzmaßnahmen erforderlich sind. Die starre Konstruktion sorgt für eine präzise und stabile Montage, die auch unter Belastung hält. Die Kompatibilität mit dem CP-System ermöglicht eine flexible und modulare Gestaltung von Schaltschrank- und Montagesystemen.

Allgemein
Material	Edelstahl 1.4305 (AISI 303)
Schutzart IP nach IEC 60 529	IP 66 gemäß DIN EN 60529, 2014-09, IP X9 gemäß DIN EN 60529, 2014-09
Starr j/n

---
