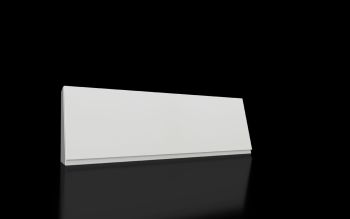

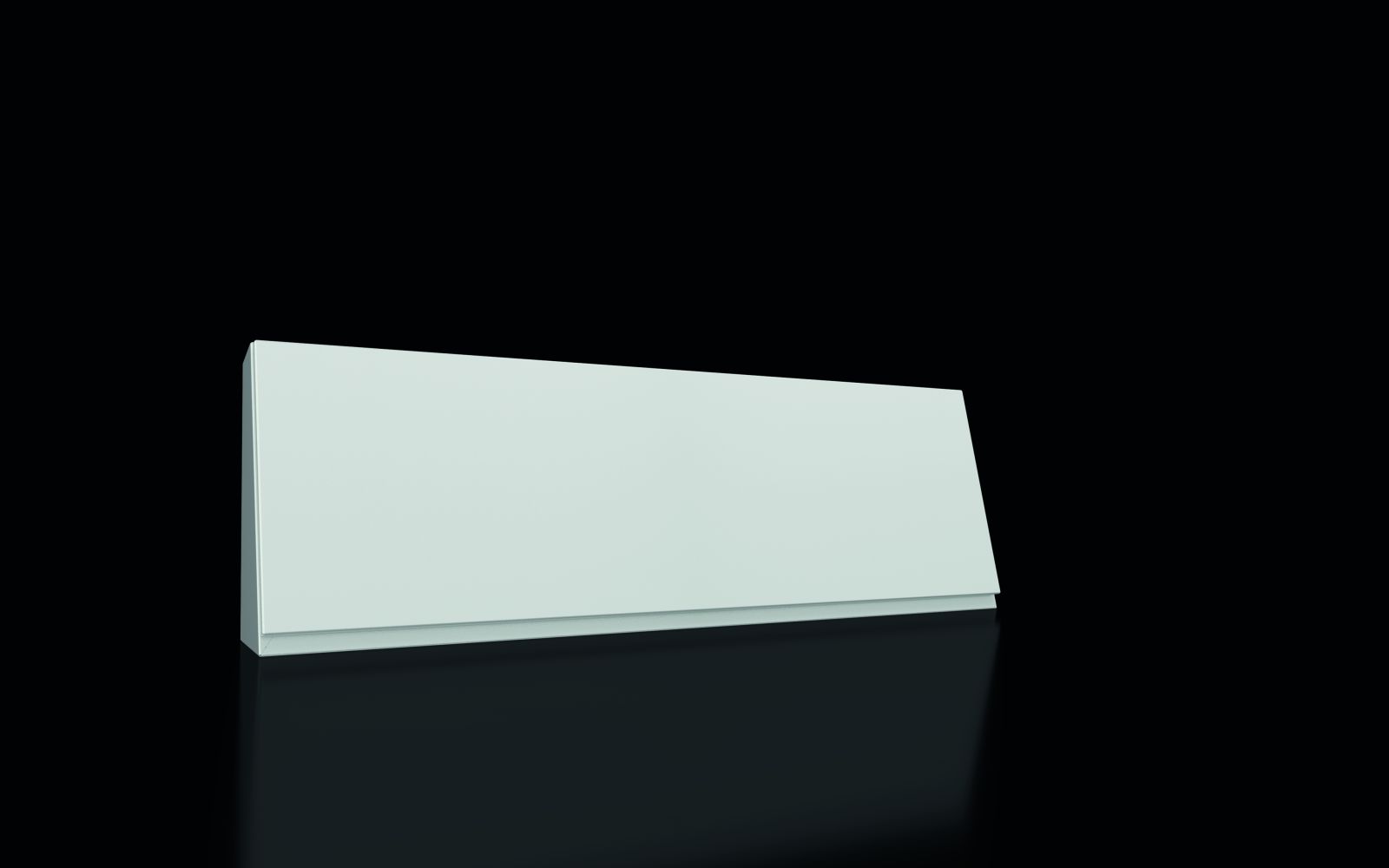

Rittal 6723000 Pultoberteile für 3-teiligen Aufbau content_copy

Das Rittal CX 6723000 ist ein Pultoberteil für den Einsatz im CX Pult-System, ausgelegt für einen dreiteiligen Aufbau. Es dient als oberer Abschluss eines industriellen Bedienpults und wird in Kombination mit einem Pultmittel- und einem Pultunterteil verwendet. Das Gehäuse ist aus Stahlblech gefertigt, wobei das Gehäuseblech eine Dicke von 1,5 mm und die Tür 2,0 mm aufweist. Die Oberfläche ist tauchgrundiert und außen mit einem pulverbeschichteten Strukturlack in der Farbe RAL 7035 versehen, was eine robuste und langlebige Beschichtung für industrielle Umgebungen gewährleistet. Die Tür ist mit einer umlaufend eingeschäumten PU-Dichtung ausgestattet, die eine dichte Abdichtung gegen Staub und Feuchtigkeit ermöglicht.

Einsatzbereiche
Das Pultoberteil ist für den Einsatz in industriellen Umgebungen konzipiert, insbesondere in Anlagen mit Bedien- und Steuerungselementen. Es eignet sich für Anwendungen, bei denen eine hohe mechanische Stabilität und Schutz gegen äußere Einflüsse erforderlich sind. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser, was es auch für den Einsatz im Außenbereich geeignet macht. Die Schutzart NEMA 1 und NEMA 12 ergänzen die Schutzkategorien und decken Anforderungen in Innen- und leicht verschmutzten Umgebungen ab. Der IK-Code IK10 garantiert einen hohen Schutz gegen mechanische Einwirkungen, wie z. B. Schläge oder Stoßbelastungen.

Funktionen und Ausstattung im Detail
Das Gehäuse verfügt über eine offene Bodenkonstruktion, die eine individuelle Kabeleinführung ermöglicht. Der Deckel ist unten scharniert und wird durch einen Deckelhalter gesichert, was eine einfache Öffnung und Wartung gewährleistet. Die Verschlussanlage besteht aus drei Vorreibern mit einem 3 mm Doppelbart-Einsatz, die eine sichere und zuverlässige Verriegelung der Tür ermöglichen. Die Abmessungen betragen 1.600 mm Breite, 515 mm Höhe, wobei die Tiefe oben 125 mm und unten 245 mm beträgt. Diese Dimensionen sind auf die Integration in ein dreiteiliges Pultsystem abgestimmt.

Technik verständlich erklärt
Die Verwendung von Stahlblech in den angegebenen Dicken sorgt für eine hohe mechanische Festigkeit und Widerstandsfähigkeit gegen Verformungen. Die PU-Dichtung sorgt für eine dichte Abdichtung, die die Eindringung von Staub und Feuchtigkeit verhindert. Die pulverbeschichtete Oberfläche bietet zusätzlichen Korrosionsschutz und ist widerstandsfähig gegen mechanische Beanspruchung. Die Schutzart IP 55 bedeutet, dass das Gehäuse gegen Staub und spritzendes Wasser geschützt ist, was es für viele industrielle Anwendungen geeignet macht. Die IK10-Bewertung sichert, dass das Gehäuse gegen mechanische Einwirkungen wie Stöße oder Schläge mit einer bestimmten Energie resistent ist.

Kompatibilität und Zubehör
Das Pultoberteil ist Bestandteil des CX Pult-Systems und wird in Kombination mit einem Pultmittel- und einem Pultunterteil eingesetzt. Passendes Zubehör umfasst TS Montagestege für die innere Montageebene (BT 400 mm), VX System-Chassis (14 x 39 mm, Türbreite 500 mm) sowie Aluminiumleisten (L: 1750 mm) für zusätzliche Montage- und Befestigungsmöglichkeiten. Diese Komponenten ermöglichen eine flexible und modulare Anpassung des Pultsystems an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt in einem dreiteiligen Aufbau, wobei das Oberteil auf dem Pultmittelteil platziert wird. Die offene Bodenkonstruktion ermöglicht eine individuelle Kabeleinführung, wodurch die Installation von Kabeln und Leitungen flexibel gestaltet werden kann. Die scharnierte Tür und der integrierte Deckelhalter erleichtern die Wartung und den Zugriff auf die installierten Komponenten. Die Verschlussanlage mit drei Vorreibern gewährleistet eine sichere Verriegelung, die bei Bedarf einfach geöffnet werden kann.

Vorteile im Betrieb
Das Rittal CX 6723000 bietet eine hohe mechanische Stabilität, einen zuverlässigen Schutz gegen äußere Einflüsse und eine flexible Montageoption. Die robuste Konstruktion aus Stahlblech und die hochwertige Beschichtung sorgen für eine lange Lebensdauer auch in anspruchsvollen Umgebungen. Die modulare Gestaltung des CX Pult-Systems ermöglicht eine individuelle Anpassung an unterschiedliche Anforderungen, wodurch die Wartung und Erweiterung des Systems vereinfacht wird. Die integrierte Kabeleinführung und die sichere Verschlussanlage unterstützen eine effiziente und sichere Installation und Nutzung im industriellen Betrieb.

Allgemein
Ausführung	Oberteil
Material	Gehäuse: Stahlblech 1,5 mm, Tür: Stahlblech, 2,0 mm, umlaufend eingeschäumte PU-Dichtung
Oberfläche	Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Farbe	RAL 7035
Lieferumfang	Gehäuse, Deckel unten scharniert, inkl. Deckelhalter, Boden offen für individuelle Kabeleinführung, Verschluss: 3 mm Doppelbart
Breite	1.600 mm
Höhe	515 mm
Tiefe oben	125 mm
Tiefe unten	245 mm
IK-Code	IK10
Hinweis	Für einen 3-teiligen Pultaufbau werden ein Pultmittel- und Pultunterteil benötigt
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 1, NEMA 12
Grundmaterial	Stahlblech
Anzahl Verschlüsse	3
Ausführung Verschluss	Vorreiber
Verschluss-Einsatz	3 mm Doppelbart
Verschluss	Ausführung Verschluss: Vorreiber, Anzahl Verschlüsse: 3, Verschluss-Einsatz: 3 mm Doppelbart

---
