Rittal 7010160 Überwachungssystem CMC III Vandalismus-Sensor content_copy

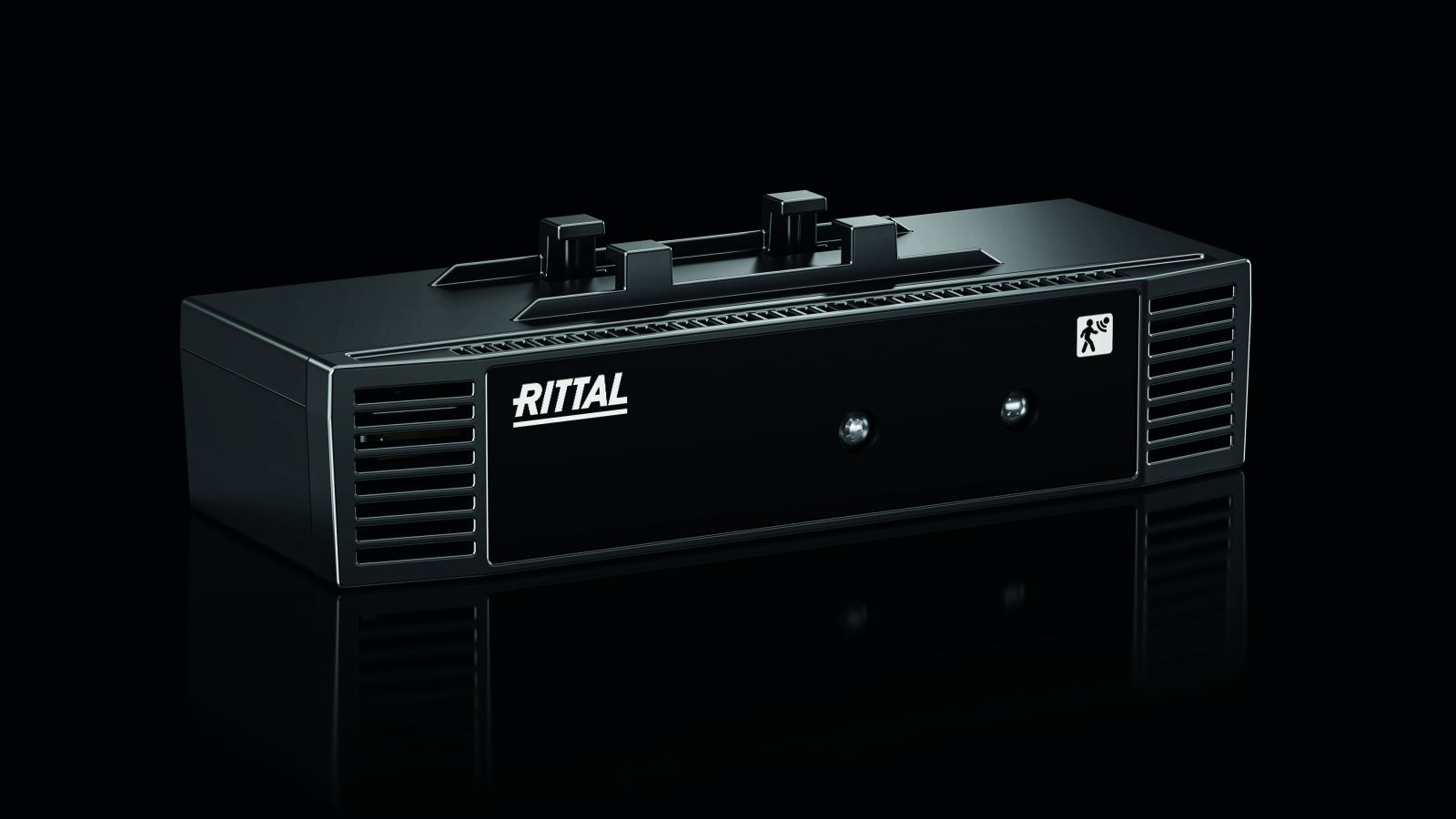

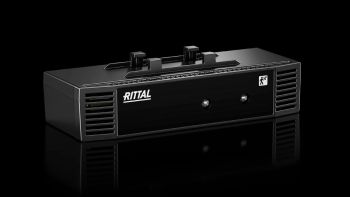

Der Rittal DK 7010160 ist ein Access Monitoring-Sensor zur Überwachung von Schränken, Räumen und Containern im IT-, Industrie- und Gebäudetechnik-Umfeld. Der Sensor ermöglicht die Erfassung von Türzuständen sowie die Erkennung von Vandalismus durch integrierte Sensortechnik und wird über eine CAN-Bus-Schnittstelle an Systeme wie CMC III, PDU, LCP oder IoT Interface angeschlossen. Das kompakte Gehäuse aus Kunststoff in der Farbe RAL 9005 ist mit einer glatten Front und strukturiertem Gehäuse versehen und misst 110 mm (Breite) × 30 mm (Höhe) × 40 mm (Tiefe). Die Betriebstemperatur liegt zwischen 0 °C und 55 °C, die Luftfeuchtigkeit (nicht kondensierend) zwischen 5 % und 95 %.

Einsatzbereiche
Der Sensor wird primär zur Überwachung von Schranktüren eingesetzt, kann aber auch Seitenwände, Dachbleche oder Raumtüren überwachen. Er ist für den Einsatz in IT-Infrastrukturen, industriellen Anlagen und Gebäudetechnik geeignet, wo die physische Sicherheit von Geräten und Räumen überwacht werden muss. Die Anbindung erfolgt direkt an Embedded Devices, wobei die Sensoren untereinander als Bus verwendet werden können.

Funktionen und Ausstattung im Detail
Der Sensor verfügt über einen integrierten Infrarot-Sender und -Empfänger. Das Infrarot-Licht wird auf die Tür gerichtet und wird von einem Reflektor-Streifen an der Tür reflektiert. Wird das Licht reflektiert, meldet der Sensor die Tür als geschlossen; bei Unterbrechung des Lichtstrahls wird der Zustand als geöffnet erkannt. Die Abstandseinstellung zwischen Sensor und Tür kann über die Software des Embedded Devices vorgenommen werden und wird im Sensor gespeichert. Zusätzlich integriert der Sensor einen Beschleunigungssensor, der die Vibrationen in den drei Achsen x, y und z misst. Dies ermöglicht die Erkennung von Vandalismus oder unerlaubtem Zugriff, etwa wenn ein Schrank bewegt, geschüttelt oder umgeworfen wird. Die Messbereiche liegen zwischen -7 g und +7 g mit einer Auflösung von 0,1 g.

Technik verständlich erklärt
Die Kommunikation erfolgt über zwei RJ45-Anschlüsse mit integriertem CAN-Bus. Die Verbindung ist Plug & Play, wodurch der Sensor automatisch vom Embedded Device erkannt und in der Busfolge mit einer fortlaufenden Nummer versehen wird. Die Energieversorgung erfolgt über die CAN-Bus-Schnittstelle, was die Installation vereinfacht. Die Schutzart IP 20 nach EN 60 529 sichert den Sensor gegen Berührung mit Fingern und gegen vertikale Tropfwasser, jedoch nicht gegen Spritzwasser oder Staub. Die integrierte mehrfarbige LED dient als Statusanzeige für den Betrieb und die Kommunikation.

Kompatibilität und Zubehör
Der Sensor ist für die Anbindung an CMC III, PDU, LCP und IoT Interface konzipiert. Die Einstellungen können über diese Geräte vorgenommen werden. Die Sensoren können in einer Bus-Topologie miteinander verbunden werden, wodurch mehrere Sensoren in einem System betrieben werden können. Die Verwendung erfolgt in Verbindung mit einem Embedded Device, das die Daten auswertet und ggf. Alarme auslöst.

Montage und Installation
Der Sensor wird am Schrankrahmen montiert und auf die Tür ausgerichtet. Die Montage erfolgt mit der beiliegenden Montageplatte und dem beiliegenden Befestigungsmaterial. Die Positionierung ist entscheidend für die korrekte Funktionsweise, insbesondere für die Infrarot-Reflexion und die Vibrationserkennung.

Vorteile im Betrieb
Der Sensor bietet eine zuverlässige, automatische Erkennung von Türzuständen und Vandalismus. Die Plug & Play-Funktion verkürzt die Installationszeit, und die Energieversorgung über den CAN-Bus reduziert die Anzahl der notwendigen Kabel. Die integrierte LED-Anzeige ermöglicht eine schnelle visuelle Überprüfung des Betriebszustands. Die Sensoren sind für den Einsatz in industriellen und IT-Umgebungen ausgelegt, wo eine kontinuierliche physische Überwachung erforderlich ist.

Der Lieferumfang umfasst den Sensor, eine Montageplatte und Befestigungsmaterial. Die Schnellanleitung ist ebenfalls beigefügt.

Allgemein
Ausführung	Access Monitoring-Sensor
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik., Überwachen von Schränken, Räumen und Containern im IT-Umfeld.
Material	Kunststoff
Oberfläche	Front: glatt, Gehäuse: Struktur
Farbe	RAL 9005
Lieferumfang	Sensor, Montageplatte, Inkl. Befestigungsmaterial
Anschluss an den CAN-Bus	Direkt
Schnittstellen	2 x RJ45 CAN-Bus
Breite	110 mm
Höhe	30 mm
Tiefe	40 mm
Betriebstemperaturbereich	0 °C...55 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %

---
