Rittal 7010200 Überwachungssystem CMC III DK Rauchmelder CAN-Bus content_copy

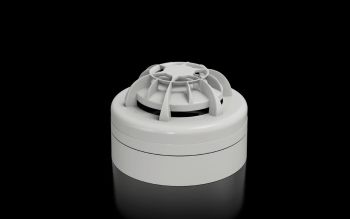

Der Rittal DK 7010.200 ist ein Rauchmelder für den Einsatz in Schränken, Räumen und Containern im IT-, Industrie- und Gebäudetechnik-Umfeld. Er dient der Überwachung der Luft im Schrank auf Rauchpartikel und wird im oberen Bereich des Schrankes montiert, um frühzeitig Rauchentwicklung zu erkennen. Die Sensoren sind für die Integration in Überwachungssysteme wie die CMC III Processing Unit oder das IoT Interface konzipiert, wobei Einstellungen über diese Geräte vorgenommen werden können. Die Anbindung erfolgt direkt über ein CAN-Bus-Verbindungskabel, wobei die Sensoren auch untereinander als Bus verwendet werden können. Die Schnittstellen bestehen aus zwei RJ45-Anschlüssen für den CAN-Bus, was eine flexible und skalierbare Integration in bestehende Systeme ermöglicht.

Einsatzbereiche
Der Rauchmelder ist speziell für den Einsatz in technischen Schränken konzipiert, insbesondere in IT-Infrastrukturen, industriellen Anlagen und Gebäudetechnik. Er eignet sich zur Überwachung von Server- und Netzwerkschränken, Steuerungsschränken sowie Containern, in denen elektronische Komponenten betrieben werden. Die Montage im oberen Bereich des Schrankes gewährleistet eine optimale Erfassung von Rauch, der sich aufgrund der Wärmestauung nach oben bewegt. Die Einsatzbedingungen umfassen eine Betriebstemperatur von 0 °C bis 45 °C und eine Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend), was eine Verwendung in kontrollierten Innenräumen ermöglicht.

Funktionen und Ausstattung im Detail
Der Sensor erkennt Rauchpartikel in der Luft und überträgt die Daten über die CAN-Bus-Schnittstelle an die zentrale Steuereinheit. Die Einstellungen können über die CMC III Processing Unit oder das IoT Interface vorgenommen werden, wodurch eine zentrale Konfiguration und Überwachung möglich ist. Die Montage erfolgt mit der beiliegenden Montageplatte und Montagewinkeln, die zusammen mit dem Befestigungsmaterial im Lieferumfang enthalten sind. Die Oberfläche des Gehäuses ist strukturiert, während die Front glatt ist, was eine robuste und gleichzeitig saubere Optik bietet. Die Farbe entspricht dem Standard RAL 7035, einem hellgrauen Grauton, der sich in technischen Umgebungen gut integriert.

Technik verständlich erklärt
Die Stromversorgung erfolgt über die CAN-Bus-Schnittstelle, was bedeutet, dass der Sensor keine eigene Stromquelle benötigt und direkt an das bestehende Netzwerk angeschlossen werden kann. Die Kommunikation erfolgt über zwei RJ45-Anschlüsse, die für die Verbindung mit der CMC III oder anderen Geräten im CAN-Bus-Netzwerk sorgen. Die Plug-&-Play-Funktion ermöglicht einen schnellen Anschluss und eine automatische Erkennung des Sensors im System, wodurch die Installation und Inbetriebnahme vereinfacht werden. Die Sensoren können in einer Kette untereinander verbunden werden, was eine Erweiterung der Überwachungsumgebung ohne zusätzliche Steuereinheiten ermöglicht.

Kompatibilität und Zubehör
Der Rauchmelder ist für die Verwendung mit den Embedded Devices der CMC III-Serie sowie mit dem IoT Interface konzipiert. Die Anbindung erfolgt über die CAN-Bus-Schnittstelle, wodurch eine direkte Kommunikation mit den Steuereinheiten gewährleistet ist. Die Sensoren können auch in Kombination mit anderen Sensoren wie Temperatur- oder Feuchtesensoren eingesetzt werden, um ein umfassendes Überwachungssystem zu schaffen. Die Kompatibilität mit den genannten Systemen ist durch die direkte CAN-Bus-Anbindung und die Plug-&-Play-Funktion sichergestellt.

Montage und Installation
Die Montage erfolgt im oberen Bereich des Schrankes, wobei die beiliegende Montageplatte und die Montagewinkel verwendet werden. Die Installation ist einfach und erfordert keine speziellen Vorkenntnisse, da die Plug-&-Play-Funktion eine automatische Erkennung des Sensors im System ermöglicht. Die direkte Anbindung an den CAN-Bus sorgt für eine stabile und zuverlässige Kommunikation.

Vorteile im Betrieb
Der Einsatz des Rittal Rauchmelders ermöglicht eine frühzeitige Erkennung von Rauchentwicklung, was bei elektronischen Geräten in Schränken besonders wichtig ist, um Schäden durch Feuer oder Rauch zu vermeiden. Die Stromversorgung über den CAN-Bus reduziert die Anzahl der notwendigen Kabel und vereinfacht die Installation. Die zentrale Steuerung über die CMC III oder das IoT Interface ermöglicht eine effiziente Überwachung und Dokumentation der Sensordaten. Die Plug-&-Play-Funktion und die direkte CAN-Bus-Anbindung sorgen für eine schnelle und zuverlässige Integration in bestehende Systeme.

Allgemein
Ausführung	Rauchmelder
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik., Überwachen von Schränken, Räumen und Containern im IT-Umfeld.
Funktionsweise	Einstellungen können über die CMC III Processing Unit oder über das IoT Interface vorgenommen werden, Der CMC III Rauchmelder wird im oberen Bereich des Schrankes montiert, Der Sensor überwacht die Luft im Schrank auf Rauchpartikel
Material	Kunststoff
Oberfläche	Front: glatt, Gehäuse: Struktur
Farbe	RAL 7035
Lieferumfang	Sensor, Montageplatte, Montagewinkel, Inkl. Befestigungsmaterial
Anschluss an den CAN-Bus	Direkt
Schnittstellen	2 x RJ45 CAN-Bus
Betriebstemperaturbereich	0 °C...45 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %

---
