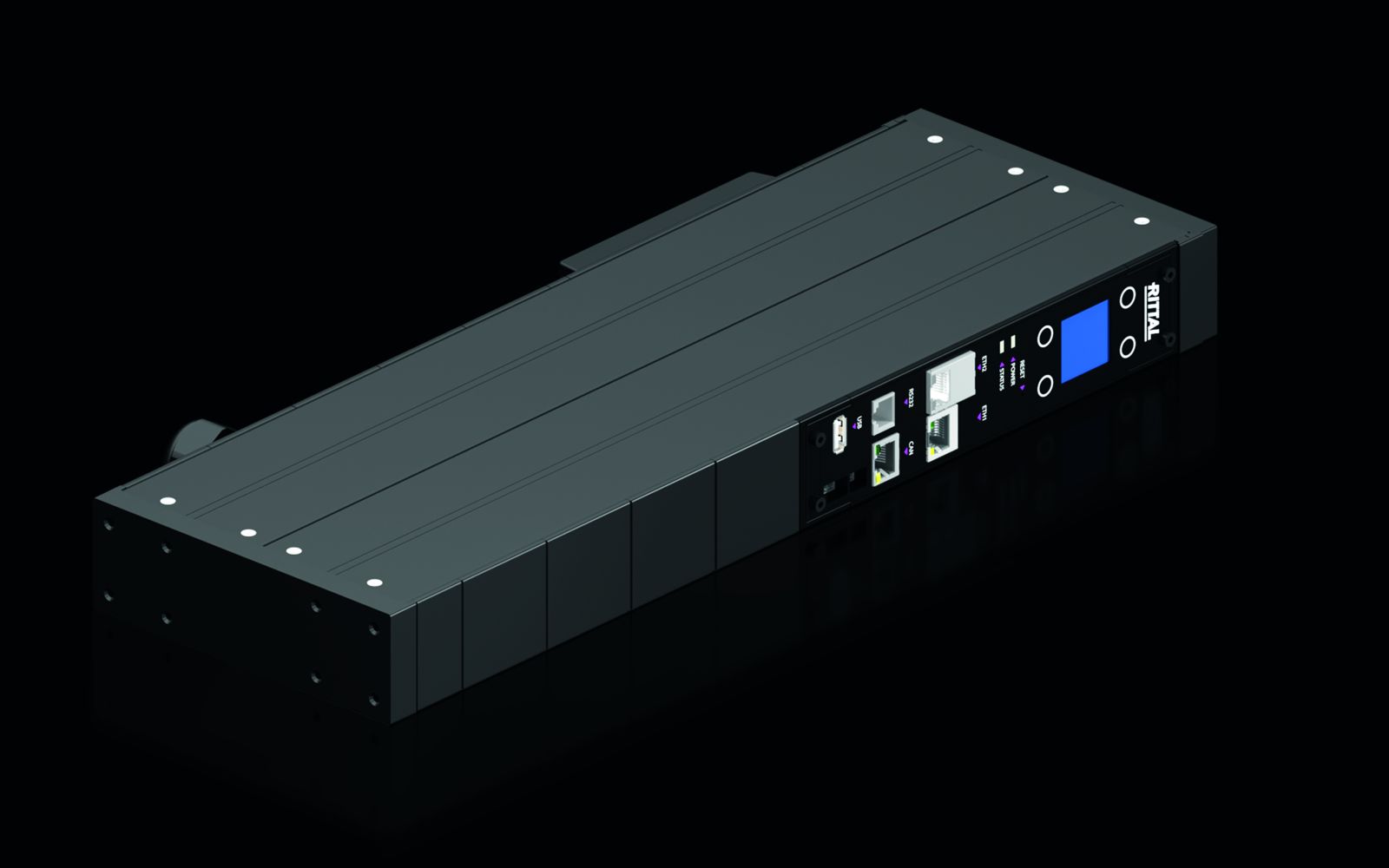

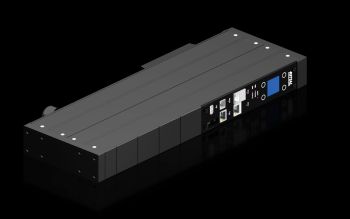

Rittal 7030022 DK CMC III PU 48,3 cm ( 19 Zoll ) Edition content_copy

Die Rittal CMC III Processing Unit 48,3 cm ( 19 Zoll ) Edition (Typ DK 7030022) ist eine zentrale Überwachungseinheit für das CMC III System, speziell für den Einsatz in IT-Schränken, industriellen Schaltschränken und Gebäudetechnik. Das Gerät dient der kontinuierlichen Erfassung und Auswertung von Messdaten aus angeschlossenen Sensoren und alarmiert bei Überschreitung frei einstellbarer Grenzwerte. Es ermöglicht die Integration in bestehende Netzwerk-Management-Systeme über SNMP und bietet eine direkte Anbindung an das Datennetzwerk über Ethernet. Die Einheit ist für den Einsatz in 48,3 cm ( 19 Zoll )-Racks konzipiert und verfügt über ein integriertes Display sowie Befestigungsmaterial für die Montage an Flächen.

Einsatzbereiche
Die CMC III Processing Unit wird primär zur Überwachung von Schränken in IT-Umgebungen, der Industrie und im Gebäudemanagement eingesetzt. Sie sammelt Daten von bis zu 16 externen Sensoren oder CAN-Bus-Anschlusseinheiten und ermöglicht die Fernüberwachung über Netzwerk-Management-Systeme oder Leitstände. Die Einheit ist für den Einsatz in Innenräumen ausgelegt, mit einem Betriebstemperaturbereich von 0 °C bis 45 °C und einer Luftfeuchtigkeit von 5 % bis 95 % (nicht kondensierend). Die Schutzart IP 20 nach EN 60 529 gewährleistet einen Schutz gegen Berührung und Fremdkörper, jedoch nicht gegen Wasser oder Staub.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über eine Netzwerk-Schnittstelle nach IEEE 802.3 mit 10/100BaseT Fullduplex (10/100 Mbit/s) und unterstützt PoE (Power over Ethernet), wodurch die Stromversorgung über das Netzwerkkabel erfolgen kann. Dies ermöglicht eine redundante Energieversorgung, da das Gerät auch über ein integriertes Netzteil (230 V) betrieben werden kann. Die Stromversorgung über PoE wird auch für die angeschlossenen CAN-Bus-Sensoren genutzt. Die Schnittstelle zum Bus-System erfolgt über RJ45 CAN-Bus, wodurch bis zu 16 Sensoren angeschlossen werden können. Ein Alarm-Relais-Ausgang mit Klemme bis 1,5 mm² (max. 24 V DC/1 A) ermöglicht die Ansteuerung externer Alarmsysteme.

Technik verständlich erklärt
Die CMC III Processing Unit kommuniziert über verschiedene Protokolle, darunter TCP/IPv4, TCP/IPv6, SNMPv1, SNMPv2c, SNMPv3, Telnet, SSH, FTP, SFTP mit SSL, HTTP, HTTPS mit SSL, NTP, DHCP, DNS, SMTP, Syslog, LDAP, Radius, OPC-UA, Modbus/TCP und RS-232. Diese Protokolle ermöglichen die Integration in verschiedene Netzwerkumgebungen und die Kommunikation mit Leitstands-Systemen über OPC-UA. Die Einheit verfügt über ein integriertes Zeitfunktionssystem mit Echtzeituhr und NTP-Unterstützung, um genaue Zeitstempel für die erfassten Daten zu gewährleisten. Die LED-Anzeigen auf der Vorder- und Rückseite zeigen den Status der Einheit und den Netzwerk-Status an. Eine mobile Webseite ist für Android- und Windows-Phone-Geräte verfügbar, um die Konfiguration und Überwachung auch unterwegs zu ermöglichen.

Kompatibilität und Zubehör
Die CMC III Processing Unit ist Teil des CMC III Systems und kann mit weiteren Komponenten wie der Montageeinheit CMC III kombiniert werden. Die Einheit unterstützt die Anbindung von Axis-Netzwerk-Kameras mit VAPIX® Version 3 über die Schnittstelle Streaming. Die serielle Schnittstelle erfolgt über RJ12. Für erhöhte Netzwerksicherheit können unverschlüsselte Protokolle deaktiviert werden.

Montage und Installation
Die Einheit ist für die Montage in 48,3 cm ( 19 Zoll )-Racks ausgelegt und wird mit beiliegendem Befestigungsmaterial an Flächen montiert. Die Abmessungen betragen 450 mm (Breite) × 44 mm (Höhe) × 144 mm (Tiefe).

Vorteile im Betrieb
Die redundante Stromversorgung über PoE und integriertes Netzteil erhöht die Verfügbarkeit des Systems. Die optimierte Raumausnutzung und Anschlusstechnik reduzieren die Installationskosten. Die Unterstützung vieler Netzwerkprotokolle und die Möglichkeit, Alarme über E-Mail-Server zu versenden, erleichtern die Integration in bestehende IT-Infrastrukturen. Die zentrale Steuerung über das Netzwerk ermöglicht eine Fernüberwachung und -konfiguration, wodurch Wartungs- und Betriebskosten gesenkt werden können. Die Einheit ist für den Einsatz in industriellen und IT-Umgebungen konzipiert, wobei die Materialien (Kunststoff, Aluminiumprofil, schwarz eloxiert) und die Oberflächenbeschaffenheit (Front: glatt, Gehäuse: Struktur) eine robuste und professionelle Ausführung gewährleisten. Die Farbgebung entspricht RAL 7035 (Gehäuse) und RAL 9005 (Front).

Allgemein
Ausführung	Ausführung 19"
Einsatzgebiete	Überwachen von Schränken in der IT, Industrie und Gebäudetechnik.
Funktionsweise	Zentrale Überwachungseinheit für das CMC III System., Direkter Anschluss des Gerätes via SNMP über Ethernet, Sammelt Messdaten und alarmiert Netzwerk-Management-Systeme oder Leitstände bei Überschreitung frei einstellbarer Grenzwerte.
Material	Kunststoff, Aluminiumprofil, schwarz eloxiert
Oberfläche	Front: glatt, Gehäuse: Struktur
Farbe	Gehäuse: RAL 7035, Front: RAL 9005
Lieferumfang	CMC III Processing Unit, Grundsystem, Integriertes Display, Inkl. Befestigungsmaterial für die Montage an Flächen
Schnittstellen Bus-System	RJ45 CAN-Bus
Alarm-Relais-Ausgang	Klemme bis 1,5 mm² (max. 24 V DC/1 A)
Mobile Webseite	Für Android und Windows Phone
Netzwerk-Schnittstelle	Ethernet nach IEEE 802.3 über 10/100BaseT Fullduplex 10/100 Mbit/s, PoE
Schnittstelle USV	PoE (Power over Ethernet)
Serielle Schnittstelle	RJ12
Schnittstelle Streaming	Axis-Netzwerk-Kamera mit VAPIX® Version 3
Anzahl Sensoren (max.)	16
Hinweis	Für erhöhte Netzwerksicherheit sind unverschlüsselte Protokolle deaktivierbar
LED-Anzeigen (Rückseite)	Netzwerk-Status
LED-Anzeigen (Vorderseite)	Status
Protokolle	TCP/IPv4, TCP/IPv6, SNMPv1, SNMPv2c, SNMPv3, Telnet, SSH, FTP, SFTP mit SSL, HTTP, HTTPS mit SSL, NTP, DHCP, DNS, SMTP, Syslog, LDAP, Radius, OPC-UA, Modbus/TCP, RS-232
Breite	450 mm
Höhe	44 mm
Tiefe	144 mm
Betriebstemperaturbereich	0 °C...45 °C
Luftfeuchtigkeit (nicht kondensierend)	5...95 %

---
