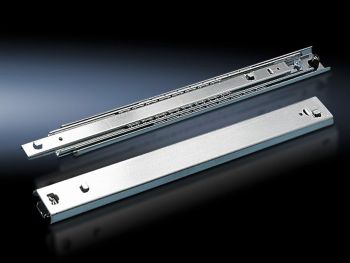

Rittal 7064000 Teleskopschienen für Geräteböden, 100 kg, für Geräte content_copy

Die Rittal DK 7064000 Teleskopschienen sind speziell für die Montage an TS 8 Schrankrahmen konzipiert und dienen der Umrüstung fest eingebauter Geräteböden auf einen Vollauszug. Diese Schienen ermöglichen eine nachträgliche Umwandlung bestehender Installationen, indem die vorhandenen Befestigungsbolzen oder Einbauschienen (Schwerlastausführung) durch die Teleskopschienen ersetzt werden. Die Schienen sind für Geräteböden mit einer Tiefe von 400 mm ausgelegt und bieten eine maximale Belastbarkeit von 100 kg. Sie sind im Raster von 25 mm in der Schranktiefe einbaubar und arretierbar, was eine flexible Positionierung innerhalb des Schrankes ermöglicht.

Einsatzbereiche
Die Teleskopschienen eignen sich für den Einsatz in industriellen und technischen Schränken, insbesondere in Anwendungen, bei denen ein vollständiger Auszug des Gerätebodens erforderlich ist, um Wartungsarbeiten, Inspektionen oder Austausch von Komponenten zu erleichtern. Sie sind für den Einsatz in VX- und TS-Schrankanwendungen vorgesehen und unterstützen die Umrüstung bestehender Systeme ohne umfangreiche Modifikationen am Schrankrahmen.

Funktionen und Ausstattung im Detail
Die Schienen bestehen aus Stahlblech und sind verzinkt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit gewährleistet. Die Verzinkung schützt das Material vor Umwelteinflüssen und sorgt für eine lange Nutzungsdauer, insbesondere in industriellen Umgebungen. Die Schienen sind zweifach arretierbar, was bedeutet, dass der Geräteboden in zwei festen Positionen fixiert werden kann – beispielsweise in der vollen Auszugsposition oder in einer Zwischenposition. Dies erhöht die Sicherheit und erleichtert den sicheren Zugriff auf die montierten Geräte.

Technik verständlich erklärt
Die Teleskopschienen arbeiten nach dem Prinzip eines Teleskopmechanismus, bei dem mehrere ineinander verschiebbare Schienenabschnitte eine kontinuierliche Bewegung ermöglichen. Die Schienen werden zwischen dem Einbausatz und dem Geräteboden montiert, wodurch der Boden vollständig aus dem Schrank gezogen werden kann. Die Belastbarkeit von 100 kg sichert eine stabile und sichere Nutzung auch bei schweren Geräten. Die Montage erfolgt im 25-mm-Raster, was eine präzise und standardisierte Positionierung innerhalb des Schrankes ermöglicht.

Kompatibilität und Zubehör
Die Schienen sind speziell für den Einsatz mit TS 8 Schrankrahmen entwickelt und passen zu Geräteböden mit einer Tiefe von 400 mm. Als passendes Zubehör werden Griffe für ausziehbare Geräteböden angeboten, die die Handhabung des Gerätebodens erleichtern.

Montage und Installation
Die Installation erfolgt durch Austausch der bestehenden Befestigungsbolzen oder Einbauschienen (Schwerlastausführung) gegen die Teleskopschienen. Die Schienen werden im 25-mm-Raster in der Schranktiefe positioniert und arretiert. Die Montage erfordert keine zusätzlichen Werkzeuge oder spezielle Anpassungen am Schrankrahmen. Die Verpackungseinheit umfasst 2 Stück Schienen, was ausreicht, um einen Geräteboden vollständig auszurüsten.

Vorteile im Betrieb
Die Umrüstung auf Teleskopschienen ermöglicht einen einfachen und sicheren Zugriff auf montierte Geräte, ohne dass der gesamte Schrank geöffnet oder demontiert werden muss. Die zweifache Arretierung sorgt für eine stabile Fixierung in den gewünschten Positionen. Die hohe Belastbarkeit von 100 kg und die robuste Konstruktion aus verzinktem Stahlblech gewährleisten eine zuverlässige und langlebige Nutzung in anspruchsvollen industriellen Umgebungen. Die Schienen sind somit eine praxisnahe Lösung für die Modernisierung bestehender Schrankanlagen.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Passend für Gerätebodentiefe	400 mm
Belastbarkeit	100 kg
Hinweis	In der Schranktiefe im Raster von 25 mm einbaubar und arretierbar.
PCF/VE (Cradle-to-Gate)	9,3 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
