Rittal 7297000 Zweite Befestigungsebene für Data Rack content_copy

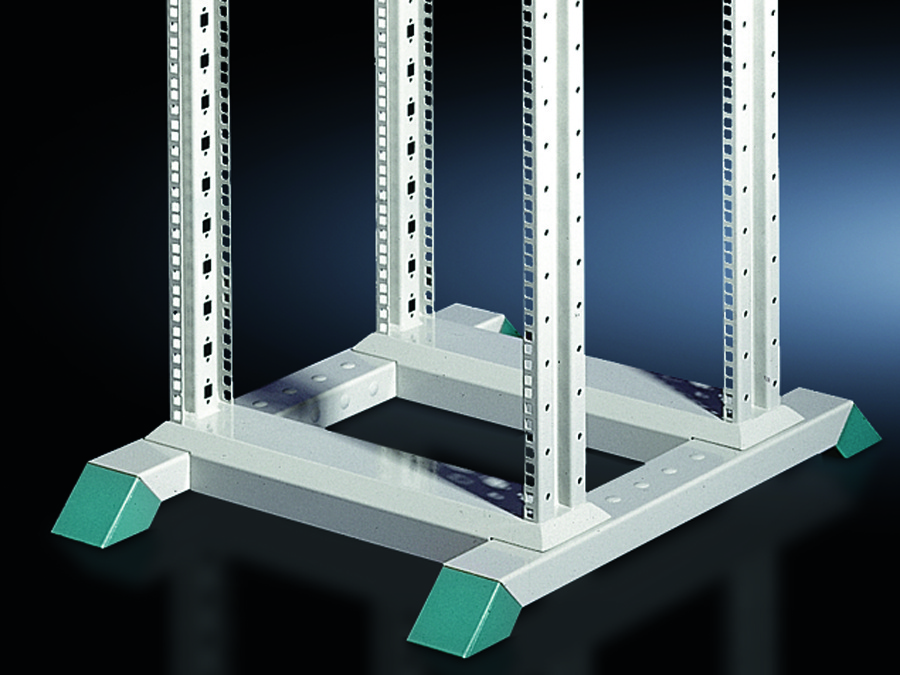

Der Artikel DK 7297000 von Rittal ist eine zweite Befestigungsebene für Data Rack-Systeme, ausgelegt für die Aufnahme von 482,6 mm (48,3 cm ( 19 Zoll ))-Netzwerkkomponenten oder zur Befestigung von Geräteböden und Gleitschienen. Das Produkt besteht aus einem verwindungssteifen Profilrahmen, der aus 2 mm starkem Stahlblech gefertigt und lackiert ist. Die Oberfläche ist in RAL 7035 (Grau) gehalten, wobei die Blende in RAL 5018 (Blau) ausgeführt ist. Die Befestigungsebene ist für eine Einbaubreite von 482,6 mm (48,3 cm ( 19 Zoll )) konzipiert und umfasst eine frontseitige Lochung im 482,6 mm (48,3 cm ( 19 Zoll ))-Raster. Die Lochmittenabstände betragen 465 mm vorne und 470 mm hinten, was die Montage von Patch-Panels und Kabelführungsschienen ermöglicht. Die Befestigungsebene ist im Raster von 50 mm positionierbar, wobei der minimale Abstand zwischen den Ebenen 150 mm und der maximale 350 mm beträgt. Die Gesamthöhe entspricht 36 HE (Höheneinheiten), was die Integration in Standard-19-Zoll-Gestelle ermöglicht.

Einsatzbereiche
Die zweite Befestigungsebene wird in Data Rack-Systemen eingesetzt, um zusätzliche Montageflächen für Netzwerkgeräte, Patch-Panels, Kabelführungsschienen oder Geräteböden bereitzustellen. Sie ist besonders geeignet für Anwendungen, bei denen die Standardmontageebene nicht ausreicht, um alle erforderlichen Komponenten zu befestigen. Die verwindungssteife Konstruktion gewährleistet eine stabile Befestigung auch bei schweren oder vibrationsbelasteten Geräten. Die integrierte Lochung ermöglicht eine flexible und präzise Montage im 19-Zoll-Standard.

Funktionen und Ausstattung im Detail
Das Produkt bietet eine integrierte 482,6 mm (48,3 cm ( 19 Zoll ))-Lochung, die sowohl für die Befestigung von Netzwerkkomponenten als auch für die Montage von Patch-Panels und Kabelführungsschienen optimiert ist. Die Lochmittenabstände sind auf die gängigen Montageanforderungen abgestimmt, wodurch eine einfache und sichere Befestigung gewährleistet ist. Die Befestigungsebene kann im 50-mm-Raster positioniert werden, was eine flexible Anpassung an unterschiedliche Gerätehöhen ermöglicht. Der minimale Abstand von 150 mm und der maximale von 350 mm zwischen den Ebenen bieten ausreichend Platz für die Montage verschiedener Komponenten ohne Kollisionen. Das Montagezubehör ist im Lieferumfang enthalten und ermöglicht eine sichere Befestigung am gekanteten Stahlblechsockel des Data Rack-Gestells.

Technik verständlich erklärt
Der Profilrahmen ist aus 2 mm starkem Stahlblech gefertigt und verfügt über eine lackierte Oberfläche, die Korrosion und mechanische Belastungen widersteht. Die Verwindungssteifigkeit sorgt dafür, dass die Befestigungsebene auch unter Belastung ihre Form behält und keine Verbiegungen oder Verschiebungen auftritt. Die Lochung im 482,6 mm (48,3 cm ( 19 Zoll ))-Standard ermöglicht die Montage von Standard-Netzwerkkomponenten, während die zusätzlichen Rund- und Vierkantlochungen im 44,45 mm (HE-Raster) eine flexible Befestigungsmöglichkeit bieten. Die Positionierung im 50-mm-Raster bietet Flexibilität bei der Anordnung der Geräte im Rack.

Kompatibilität und Zubehör
Die zweite Befestigungsebene ist speziell für Data Rack-Systeme konzipiert und passt sich an die Standardabmessungen von 482,6 mm (48,3 cm ( 19 Zoll ))-Gestellen an. Sie wird auf dem gekanteten Stahlblechsockel des Racks befestigt. Passendes Zubehör, wie Tiefenstreben für Data Rack, kann ergänzend verwendet werden, um die Stabilität und die Montageoptionen zu erweitern. Die Kompatibilität mit gängigen 19-Zoll-Komponenten ist durch die standardisierte Lochung gewährleistet.

Montage und Installation
Die Montage erfolgt mittels des im Lieferumfang enthaltenen Montagezubehörs. Die Befestigungsebene wird an den gekanteten Stahlblechsockel des Data Rack-Gestells angebracht. Die Positionierung im 50-mm-Raster ermöglicht eine flexible Anpassung an die jeweiligen Anforderungen. Die Befestigung erfolgt durch Schrauben oder Bolzen, die in die vorgegebenen Lochungen eingesetzt werden. Die Montage ist werkzeuggestützt und erfordert keine zusätzlichen Bauteile.

Vorteile im Betrieb
Die zweite Befestigungsebene bietet eine stabile und flexible Montagefläche für zusätzliche Komponenten im Data Rack. Die verwindungssteife Konstruktion sorgt für eine hohe mechanische Stabilität, auch bei schweren Geräten. Die integrierte Lochung im 19-Zoll-Standard ermöglicht eine einfache und sichere Montage von Netzwerkkomponenten, Patch-Panels und Kabelführungsschienen. Die flexible Positionierung im 50-mm-Raster bietet Anpassungsmöglichkeiten an unterschiedliche Gerätehöhen und Montageanforderungen. Die Verwendung von Stahlblech mit lackierter Oberfläche gewährleistet eine hohe Korrosionsbeständigkeit und Langlebigkeit.

Allgemein
Material	Stahlblech, 2 mm
Oberfläche	Lackiert
Farbe	Profilrahmen: RAL 7035, Blende: RAL 5018
Lieferumfang	Verwindungssteifer Profilrahmen mit 482,6 mm (19")-Lochung, Montagezubehör
Einbauabmessungen	Einbaubreite für Komponenten: 482,6 mm, Einbaubreite für Komponenten: 19"
Höheneinheiten	36 HE
PCF/VE (Cradle-to-Gate)	48,2 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
