Rittal 7826665 DK Dachblech 600x600 mm zur Kabeleinführung für FR/TS8 content_copy

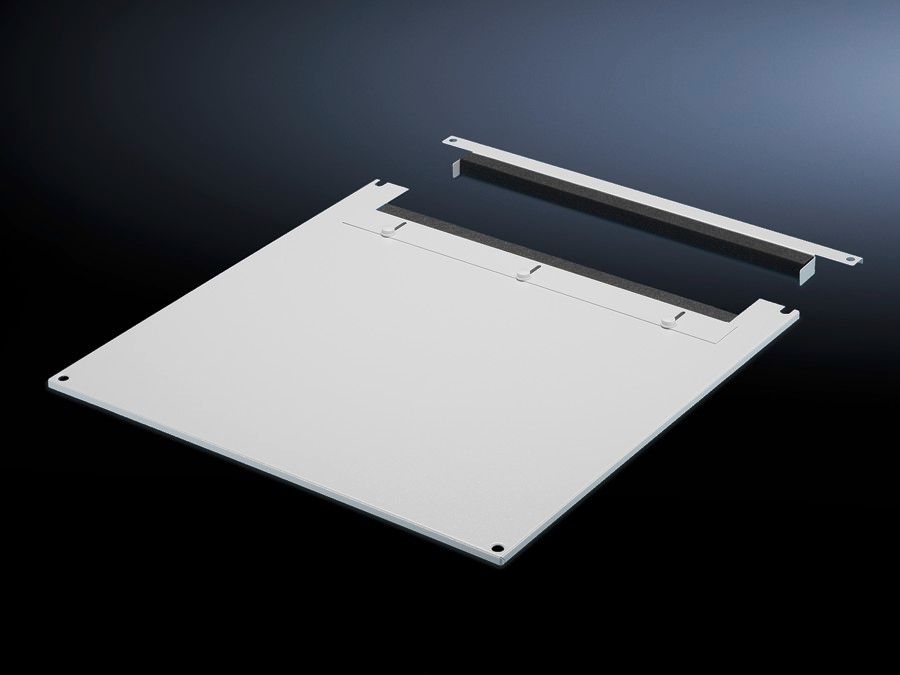

Das Dachblech DK 7826665 von Rittal ist ein Ersatzdach für Schaltschränke der Baureihen TS und TS IT, speziell konzipiert für eine Kabeleinführung von hinten quer. Es wird aus Stahlblech gefertigt und in der Farbe RAL 7035 lackiert, was einem grauen, neutralen Anstrich entspricht. Die Abmessungen betragen 600 mm Breite und 600 mm Tiefe, wodurch es für Schaltschränke dieser Dimensionen ausgelegt ist. Das Produkt ist als zweigeteilte Ausführung konzipiert, wodurch eine flexible und nachträgliche Installation von Kabeln ermöglicht wird.

Einsatzbereiche

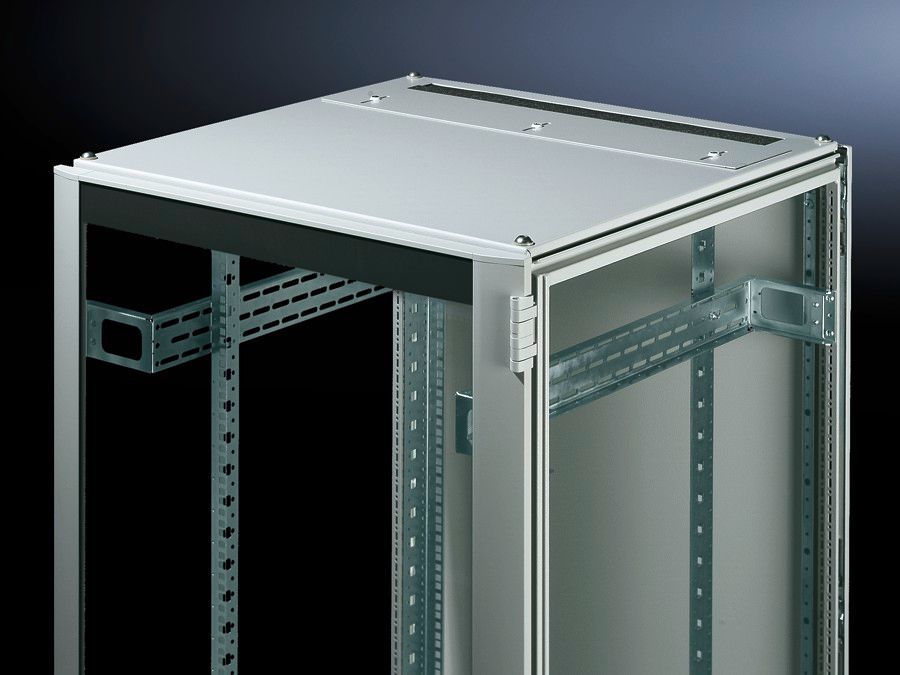

Das Dachblech ist primär für den Einsatz in industriellen und technischen Schaltschränken vorgesehen, insbesondere in Systemen der Baureihen TS und TS IT. Es dient als Austauschdach für das Seriendach und ermöglicht eine geordnete und sichere Kabeleinführung von hinten. Die symmetrische Konstruktion des TS-Rahmens erlaubt durch Drehen des Dachbleches auch eine seitliche Kabeleinführung, was die Flexibilität bei der Montage erhöht. Die zweigeteilte Bauweise erleichtert die Nachrüstung, da das Vorderteil des Bleches einfach abgenommen werden kann, um Kabel nachträglich einzuführen.

Funktionen und Ausstattung im Detail
Das Dachblech ist mit einem Schiebewinkel im hinteren Bereich ausgestattet, der eine geordnete Führung der Kabel ermöglicht. Zudem verfügt es über ein beidseitiges Gummiklemmprofil, das dazu dient, Kabelbündel und -stränge sicher zu fixieren und eine unkontrollierte Bewegung zu verhindern. Diese Konstruktion sorgt für eine stabile und ordnungsgemäße Verkabelung, die auch bei mechanischen Belastungen oder Vibrationen hält. Die zweigeteilte Ausführung ist besonders vorteilhaft, da sie ohne Werkzeug oder zusätzliche Montagehilfen geöffnet werden kann.

Technik verständlich erklärt
Die Verwendung von Stahlblech gewährleistet eine hohe mechanische Stabilität und Langlebigkeit. Die Lackierung in RAL 7035 bietet einen gleichmäßigen, abriebfesten Schutz gegen Korrosion und Umwelteinflüsse. Die zweigeteilte Konstruktion ist eine praktische Lösung für die Installation in bestehenden Anlagen, wo eine offene Kabelverlegung nachträglich erforderlich wird. Das Gummiklemmprofil sorgt für eine elastische, aber sichere Befestigung der Kabel, ohne diese zu beschädigen. Der Schiebewinkel im hinteren Bereich unterstützt die Führung der Kabel und verhindert ein unkontrolliertes Herabhängen.

Kompatibilität und Zubehör
Das Dachblech ist speziell für Schaltschränke der Baureihen TS und TS IT mit den Abmessungen 600 mm Breite und 60世 mm Tiefe konzipiert. Es ist als Ersatzdach für das Seriendach vorgesehen und kann direkt in die vorhandene Montagestruktur eingebaut werden. Die Kompatibilität ist auf die genannten Baureihen beschränkt; andere Schranktypen sind nicht ausdrücklich genannt. Es wird keine zusätzliche Montageausrüstung oder Werkzeuge benötigt, da das Dachblech ohne Werkzeug montiert werden kann.

Montage und Installation
Die Installation erfolgt durch Austausch des bestehenden Seriendaches. Das zweigeteilte Dachblech wird einfach in die vorgesehenen Befestigungspunkte eingesetzt. Die Montage ist werkzeuglos möglich, da das Vorderteil des Bleches abgenommen werden kann, um die Kabelverlegung zu ermöglichen. Die symmetrische Gestaltung des Rahmens erlaubt durch Drehen des Dachbleches eine seitliche Kabeleinführung, was bei unterschiedlichen Anforderungen an der Schrankfront nützlich ist.

Vorteile im Betrieb
Das Dachblech bietet eine flexible und wartungsfreundliche Lösung für die Kabeleinführung. Die zweigeteilte Ausführung ermöglicht eine einfache Nachrüstung, ohne dass der gesamte Schrank geöffnet oder umgebaut werden muss. Das Gummiklemmprofil sorgt für eine sichere Befestigung der Kabel, was die Zuverlässigkeit der Verkabelung erhöht. Die Verwendung von Stahlblech gewährleistet eine lange Lebensdauer und Widerstandsfähigkeit gegen mechanische Belastungen. Die Farbe RAL 7035 passt sich in die üblichen Farbschemata industrieller Schaltschränke ein und sorgt für ein einheitliches Erscheinungsbild.

Allgemein
Material	Stahlblech
Farbe	RAL 7035
Passend für	Breite: 600 mm, Tiefe: 600 mm

---
