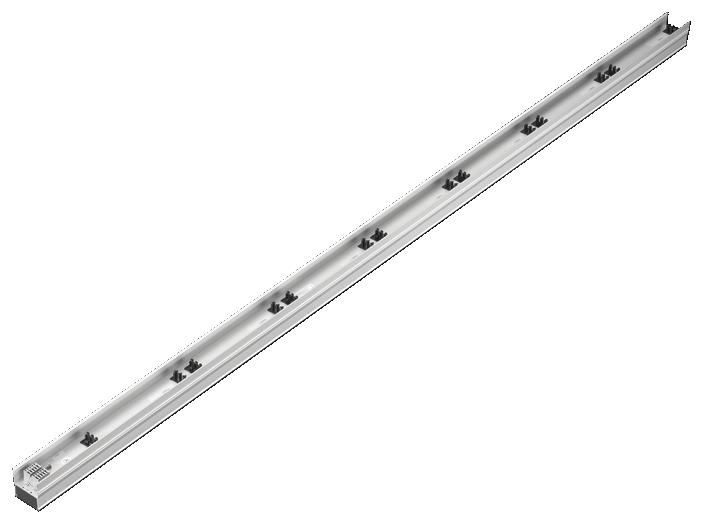

Rittal DK 7856323 PSM 3x32A mit Leistungsschutzschalter

PSM-Stromschiene, Version mit 32A Phasenstrom,
Das modulare PSM-System ermöglicht eine Grundausstattung für jedes
Rack mit einer vertikalen Trägerschiene mit fest montierter 3-phasiger
Einspeisung.
Durch die vertikale Trägerschiene können die Steckplätze über
die ganze Schrankhöhe genutzt und durch die zweite getrennte
Einspeisung redundant versorgt werden. In die Trägerschiene
können PSM-Steckdosenmodule eingerastet werden. Durch den
berührungsgeschützten Aufbau der Stromschiene müssen nicht alle
Steckplätze mit Steckdosenmodulen versehen werden.
Technische Daten: Die Stromschiene ist komplett verdrahtet, ohne Sicherung,
mit Einspeisung: EU-Typ: CEE-Stecker, 3-polig mit Neutralleiter, 3x32A.
In die 1910 mm lange PSM Schiene können max. 6 der PSM Module
eingesteckt werden. Zusätzlich werden PSM-Befestigungssatz und
PSM-Einsteckmodule benötigt.

• Für Schrankhöhe 2000 mm
• Steckdosenmodule können im laufenden Betrieb nachgerüstet
werden

• Spannungsbereich: 230(400)V AC 50/60 Hz, 3-phasig
• Netzform: TN-S, IT. Neutralleiter wird benötigt.
• Max. Strom pro Einspeisung 3x32 A (22 kW)
• Anzahl der Einspeisungen: 1
• Gesamtleistung: 22 kW
• Anzahl/Typ der Leitungsschutzschalter: 6/C 16A
• Abmessungen (BHT): 60x1910x60 mm
• Kabellänge: 3 m -Typ: H05-VV mit CEE-Stecker (32 A, 3 P+N+PE)
• Temperatur-Einsatzbereich: +5°C bis +45°C
• Feuchtigkeits-Einsatzbereich: 5 % bis 95 % rel.
• Zulassungen:, RoHS

Beschreibung: Das modulare System ermöglicht eine Grundausstattung der Racks durch eine vertikale Trägerschiene mit 1-/3-phasiger Einspeisung. In die Trägerschiene können die verschiedenen Steckdosenmodule zur Versorgung der aktiven Komponenten eingerastet werden. Und dies selbst im laufenden Betrieb, da das Trägerprofil berührungsgeschützt aufgebaut ist.
Vorteile: Module im laufenden Betrieb nachrüstbar.
Technische Daten: Jedes Steckdosenmodul greift auf der Trägerschiene eine Phase ab, je nach Steckrichtung von Einspeisung oder redundanter Einspeisung.
Je nach Ausführung 1-/3-phasiger Aufbau mit einem max. Strom von 2 x (3 x 16 A/32 A).
Redundante Einspeisung 3-phasig möglich.
Der redundante Stromkreis ist komplett getrennt von den 3 Phasen der Trägerschiene.
Die Module können mit einem integrierten Überstromschutz versehen werden, dadurch wird bei zu hohem Strom nur das betroffene Modul abgeschaltet. Die restlichen Module bleiben in Betrieb.

Verpackungseinheit: 1 St.
EAN: 4028177552913
Zolltarifnummer: 85369001
eCl@ss 5.1: 27143401
eCl@ss 7.0: 27371306
ETIM 6.0: EC000215

Modul-Steckplätze (max.): 6
Passend für: Gehäusetyp: TS 8
Gehäusetyp: TS IT

Höhe: = 2000 mm
Einspeisungen: Anzahl: 1
Phasen pro Einspeisung: 3~
Länge Anschlusskabel: 3 m
Umgebungsbedingungen: Betriebstemperatur: +5°C...+45°C
Lagertemperatur: -20°C...+60°C
Betriebs-Luftfeuchtigkeit, n. kondens.: 5 % - 95 %
Leitungsschutzschalter 16 A (Anzahl): 6
Anschlussart (elektrisch): CEE
Nennstrom (max.): 32 A
Gewicht/VE: 6,5 kg
Typ: DK 7856.323
