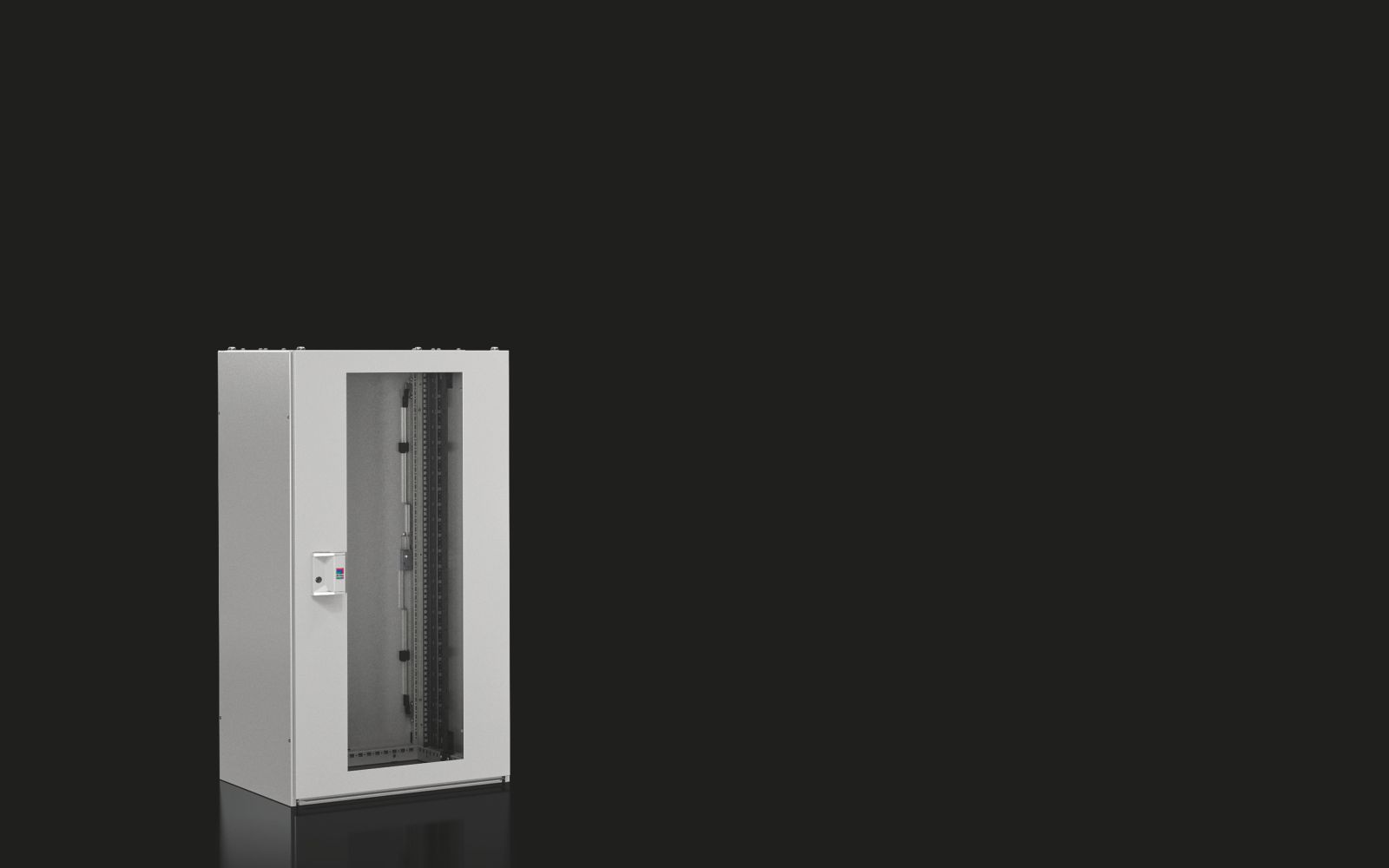

Rittal 7888616 TX CableNet Netzwerkschrank, 600x1200x600 mm, 24 HE content_copy

Der Rittal TX 7888616 ist ein Netzwerkschrank der zweiten Generation aus der TX CableNet-Serie, speziell konzipiert für die Unterbringung von IT- und Elektrokomponenten in Räumen mit beengten Platzverhältnissen, niedrigen Deckenhöhen oder schwer zugänglichen Bereichen. Das Gehäuse verfügt über eine Sichttür vorne aus 3 mm Einscheibensicherheitsglas (ESG) und eine einteilige, geschlossene Stahlblechtür hinten, wodurch eine klare Sicht auf die installierten Geräte ermöglicht wird, während die Rückseite geschützt bleibt. Die Abmessungen betragen 600 mm Breite, 1200 mm Höhe und 600 mm Tiefe, was einer Ausbaugröße von 24 Höheneinheiten (HE) entspricht. Der Ebenenabstand im Auslieferzustand beträgt 345 mm. Das Schrankgerüst besteht aus Stahlblech mit einer Dicke von 1,5 mm und ist tauchgrundiert, während die Flachteile pulverlackiert sind. Die Oberfläche ist in der Farbe RAL 7035 gehalten, einer neutralen Grautönung, die sich in technischen Umgebungen gut integriert.

Einsatzbereiche
Der Schrank eignet sich für die Installation von Netzwerk- und IT-Infrastruktur in kleineren IT-Umgebungen, wie z. B. in Bürogebäuden, Verwaltungsgebäuden oder industriellen Anlagen, wo Platzknappheit besteht. Die kompakte Bauweise ohne überdimensionale Breite oder Tiefe ermöglicht eine effiziente Nutzung des verfügbaren Raumes. Die integrierte 48,3 cm ( 19 Zoll )-Profilschienenanlage vorne und hinten, verstellbar in der Tiefe, bietet Flexibilität bei der Montage von Geräten. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf das Innere des Schranks ermöglicht, beispielsweise für Wartungsarbeiten oder Erweiterungen.

Funktionen und Ausstattung im Detail
Das Gehäuse ist mit einem verschraubten Dachblech aus Stahlblech (1,5 mm) ausgestattet, das eine verdeckte, rückseitige Kabeleinführung in Querrichtung sowie einen mittigen, verdeckten Ausbruch für die Integration eines Lüftermoduls bietet. Diese Konstruktion optimiert die Verkabelung und ermöglicht eine geordnete Kabelführung. Die Profilschienen sind aus 2 mm starkem Stahlblech gefertigt und ermöglichen die Montage von Geräten an beiden Seiten des Schranks. Die Belastbarkeit beträgt statisch 500 kg, was eine hohe Tragfähigkeit für den Einsatz in industriellen oder serverbasierten Umgebungen gewährleistet. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, ist jedoch nicht für den Einsatz im Außenbereich oder in feuchten Umgebungen geeignet.

Technik verständlich erklärt
Das Rahmenkonzept des Schranks ist torsionssteif und verschweißt, bestehend aus gewalzten und 16-fach gekanteten Vertikalprofilen, die mit einem Horizontalrahmen unten und Querprofilen verbunden sind. Die integrierte Systemlochung im 25 mm Lochraster ermöglicht eine flexible Montage von Komponenten. Die vertikalen Profile verfügen über zwei in Tiefe und Breite versetzte Montageebenen, die individuell genutzt werden können, um die Befestigung von Geräten an unterschiedlichen Positionen zu ermöglichen. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich, was eine flexible Anordnung in Reihen oder in einem Array erlaubt. Der Bodenrahmen ist offen, ohne Bodenbleche, und kann optional mit Bodenmodulen aus dem Zubehörprogramm bestückt werden.

Kompatibilität und Zubehör
Zur individuellen Innenausstattung und Erweiterung des Schranks stehen verschiedene Zubehörteile zur Verfügung. Dazu gehören Rangierpanels in verschiedenen Höhen (1 HE, 2 HE), Kabelsprossen in verschiedenen Ausführungen (z. B. 1 HE, 4 HE), Kabelführungsbügel, Blindpanels, Nivellierfüße sowie ein Transport-Kit für eine sichere Beförderung. Das Bürsten-Kit für TX CableNet ist ebenfalls im Zubehörprogramm verfügbar.

Montage und Installation
Die Montage erfolgt über die integrierten Systemlöcher im 25 mm Raster, wodurch Komponenten einfach eingehängt und gesichert werden können. Die verstellbaren 48,3 cm ( 19 Zoll )-Profilschienen ermöglichen eine anpassbare Tiefe, um Geräte verschiedener Bauhöhen zu montieren. Die verschraubten Seitenwände und das Dachblech erleichtern den Zugriff und die Wartung. Die vorderen und hinteren Türen sind doppelt gelagert, mit einem Sicherheitsverschluss (Safety lock 3524 E) und können optional mit einem AX Comfort-Griff ausgestattet werden. Die Türöffnungswinkel betragen 135° bei Einzelmontage und 105° bei Anreihung. Die Türgelenke verfügen über festgehaltene Gelenkstifte, was ein Verlieren der Gelenke verhindert.

Vorteile im Betrieb
Der Schrank bietet eine optimale Nutzung des verfügbaren Volumens, insbesondere durch das neue Dachblechkonzept, das die Verkabelung effizient gestaltet. Die integrierten Profilschienen und das flexible Montagesystem ermöglichen eine individuelle Anpassung an die jeweiligen Anforderungen. Die hohe statische Belastbarkeit von 500 kg macht den Schrank auch für anspruchsvolle industrielle Anwendungen geeignet. Die verschraubten Seitenwände und das Dachblech erleichtern Wartungsarbeiten und Erweiterungen. Das umfassende Zubehörprogramm ermöglicht eine maßgeschneiderte Innenausstattung, um die spezifischen Bedürfnisse des Betriebs zu erfüllen. Die Schutzart IP 20 bietet ausreichenden Schutz für Innenräume, wo keine besonderen Umgebungsbedingungen wie Feuchtigkeit oder Staub vorherrschen.

Allgemein
Ausführung	2. Generation, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Dach: Stahlblech, 1,5 mm, Schrankgerüst: Stahlblech, 1,5 mm, Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit verdeckter, rückseitiger Kabeleinführung in Querrichtung sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	600 mm
Höhe	1.200 mm
Tiefe	600 mm
Höheneinheiten	24 HE
Ebenenabstand (im Auslieferzustand)	345 mm
Ausführung Tür hinten	Stahlblechtür, einteilig
Ausführung Tür vorne	Sichttür, einteilig
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
