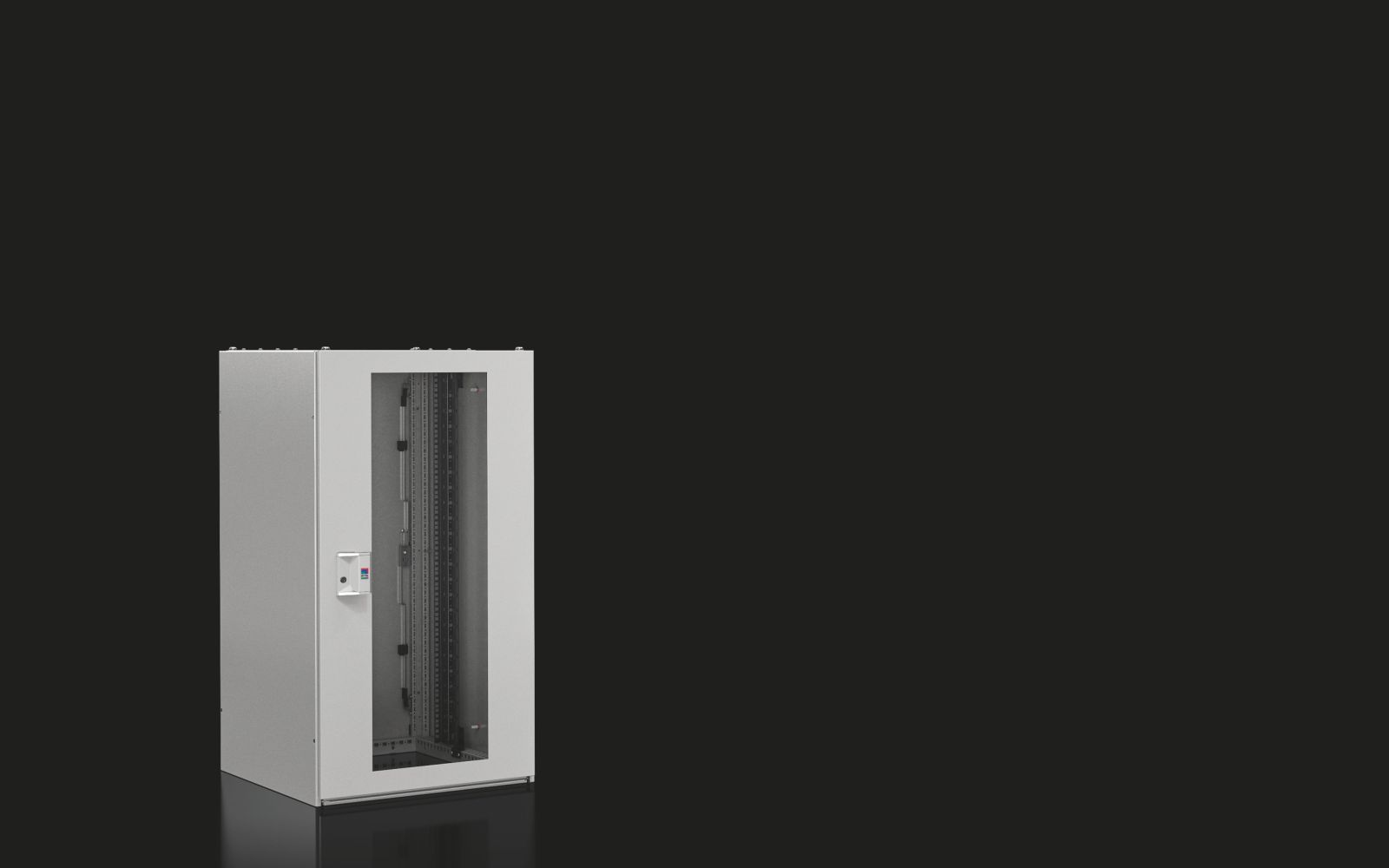

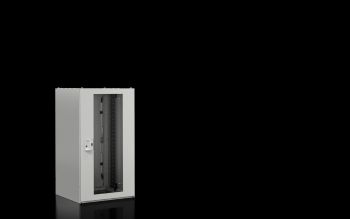

Rittal 7888618 TX CableNet Netzwerkschrank, 600x1200x800 mm, 24 HE content_copy

Der Rittal TX 7888618 ist ein Netzwerkschrank der Serie TX CableNet, ausgeführt in der 2. Generation, speziell für die Unterbringung von IT- und Elektrokomponenten in beengten Räumen, bei niedrigen Deckenhöhen oder in schwer zugänglichen Bereichen konzipiert. Das Gehäuse verfügt über eine Sichttür vorne, die aus einem einteiligen Stahlblech mit Einscheiben-Sicherheitsglas in einer Dicke von 3 mm besteht, sowie eine einteilige, geschlossene Stahlblechtür hinten. Die Türöffnung beträgt bei Anreihung maximal 105°. Das Schrankdesign umfasst verschraubte Seitenwände und ein Dachblech, das eine verdeckte, rückseitige Kabeleinführung in Querrichtung sowie einen mittigen, verdeckten Ausbruch für die Integration eines Lüftermoduls ermöglicht. Die Abmessungen betragen 600 mm Breite, 1200 mm Höhe und 800 mm Tiefe, was einer Höhe von 24 HE entspricht. Der Ebenenabstand im Auslieferzustand beträgt 445 mm.

Einsatzbereiche
Der Schrank eignet sich für die Installation in kleineren IT-Netzwerkstrukturen, wo eine optimale Nutzung des verfügbaren Raumes erforderlich ist. Er ist besonders vorteilhaft, wenn keine großen Elektrokomponenten installiert werden, da er keine ungenutzten Höheneinheiten verursacht. Die Bauform ist ideal für Räume mit begrenztem Platz oder für Anlagen, die in bestehenden Infrastrukturen integriert werden müssen.

Funktionen und Ausstattung im Detail
Das Schrankgerüst besteht aus einem verwindungssteifen, verschweißten, symmetrischen Rahmen aus gewalzten und 16-fach gekanteten Vertikalprofilen, verbunden mit einem Horizontalrahmen unten und horizontalen Querprofilen. Die Rahmenprofile sind mit einer integrierten Systemlochung im 25 mm Lochraster versehen, was einen einfachen Innenausbau durch Einhängen und Sichern der Komponenten ermöglicht. Die vertikalen Profile besitzen jeweils zwei in Tiefe und Breite versetzte Montageebenen für flexible Befestigungsmöglichkeiten. Die 19“-Profilschienen sind aus Stahlblech mit einer Dicke von 2 mm und verstellbar in der Tiefe. Die Seitenwände bestehen aus Stahlblech mit einer Dicke von 1,2 mm. Das Gehäuse ist aus Stahlblech gefertigt, die Oberfläche des Schrankgerüsts ist tauchgrundiert, die Flachteile sind tauchgrundiert und pulverlackiert. Die Grundfarbe ist RAL 7035.

Technik verständlich erklärt
Die Konstruktion des Schranks ermöglicht eine effiziente Nutzung des Innenraums. Das Dachblechkonzept sorgt für eine optimierte Verkabelung und bietet die Möglichkeit zur Integration eines Lüftermoduls. Die verschraubten Seitenwände erlauben einen schnellen Zugriff auf die Innenausstattung. Die 19“-Profilschienen sind verstellbar, was eine flexible Montage von Geräten ermöglicht. Die Belastbarkeit beträgt statisch 500 kg, was eine hohe Tragfähigkeit für die Installation von schweren Komponenten gewährleistet. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Die Tür ist mit einem Sicherheitsschloss ausgestattet, das optional mit einem AX-Komfortgriff ausgestattet werden kann.

Kompatibilität und Zubehör
Zur individuellen Innenausstattung bietet Rittal ein umfangreiches Zubehörprogramm an. Dazu gehören Rangierpanels in verschiedenen Höhen (1HE, 2HE), Gleitschienen, Nivellierfüße, Geräteböden, Kabelsprossen, Kabelführungsrinnen-Panel, Blindpanels, Rangierbügel, Bürsten-Kit für TX CableNet sowie Kabelführungsbügel. Diese Komponenten ermöglichen eine maßgeschneiderte Anpassung des Schranks an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt über das verschweißte Rahmengestell, das eine stabile Grundlage bietet. Die 19“-Profilschienen sind bereits im Lieferumfang enthalten und können in der Tiefe angepasst werden. Die Seitenwände sind verschraubt, was einen schnellen Zugriff ermöglicht. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich. Der Bodenrahmen ist offen, ohne Bodenbleche, und kann optional mit Bodenmodulen aus dem Zubehörprogramm bestückt werden.

Vorteile im Betrieb
Der Schrank bietet eine optimale Raumausnutzung durch seine kompakte Bauform. Die verstellbaren 19“-Profilschienen und das umfangreiche Zubehörprogramm ermöglichen eine flexible und individuelle Ausstattung. Die verschraubten Seitenwände und das Dachblechkonzept erleichtern den Zugriff und die Verkabelung. Die hohe statische Belastbarkeit von 500 kg gewährleistet die Sicherheit bei der Installation schwerer Geräte. Die Schutzart IP 20 bietet ausreichenden Schutz für Innenräume. Die integrierte Systemlochung im 25 mm Raster erleichtert die Montage von Komponenten. Die Lieferung erfolgt mit einem Schrankgerüst, Sichttür vorne, Rücktür hinten, Seitenwänden und Dachblech mit verdeckter Kabeleinführung und Ausbruch für Lüftermodul.

Allgemein
Ausführung	2. Generation, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit verdeckter, rückseitiger Kabeleinführung in Querrichtung sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	600 mm
Höhe	1.200 mm
Tiefe	800 mm
Höheneinheiten	24 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
