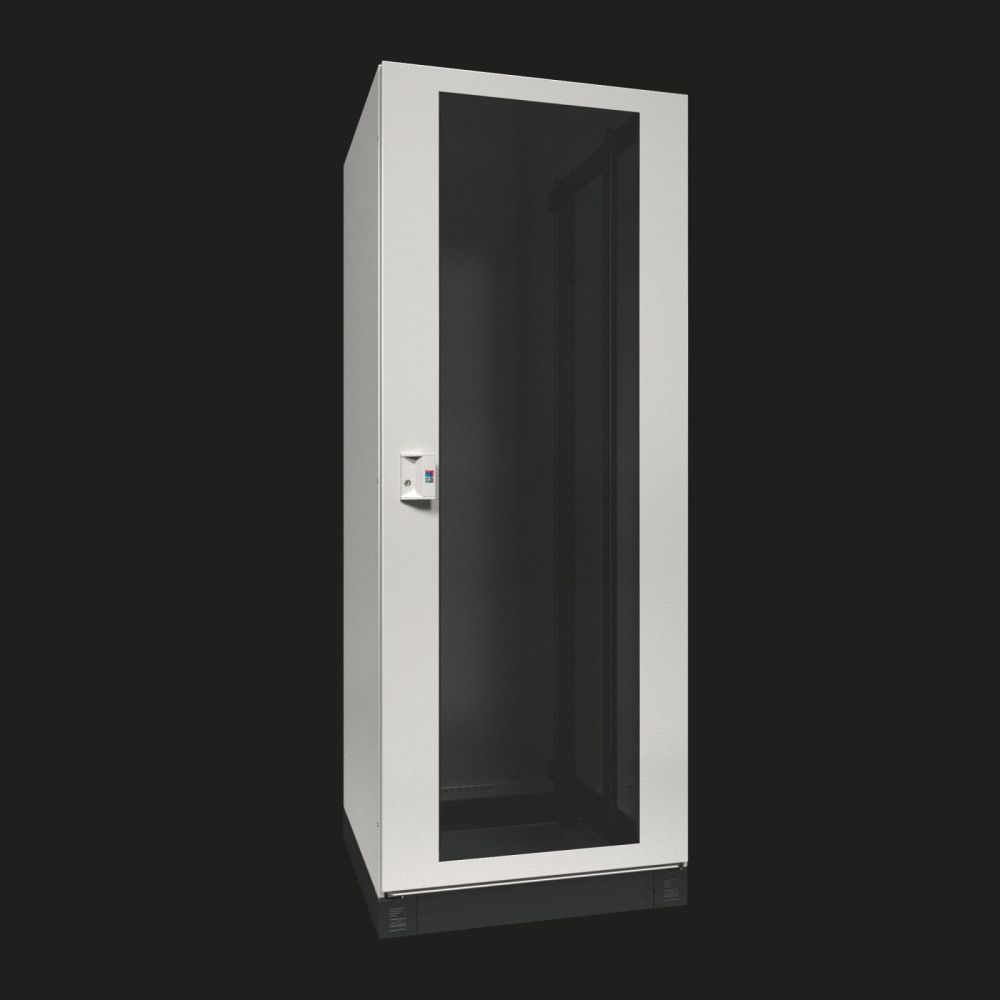

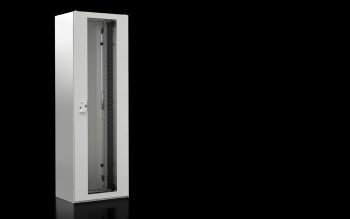

Rittal 7888626 TX CableNet Netzwerkschrank, 600x2000x600 mm, 42 HE content_copy

Der Rittal TX 7888626 ist ein Netzwerkschrank der zweiten Generation aus der TX CableNet-Serie, konzipiert für die Unterbringung von IT- und Elektrokomponenten in beengten Räumen, bei niedrigen Deckenhöhen oder in schwer zugänglichen Bereichen. Das Gehäuse hat die Abmessungen 600 mm Breite, 2000 mm Höhe und 600 mm Tiefe und bietet 42 Höheneinheiten (HE) mit einem Ebenenabstand von 345 mm im Auslieferzustand. Es ist aus Stahlblech gefertigt, wobei die Tür und Seitenwände eine Blechstärke von 1,2 mm aufweisen und die 48,3 cm ( 19 Zoll )-Profilschienen eine Stärke von 2 mm besitzen. Die Oberfläche ist tauchgrundiert und pulverlackiert in der Farbe RAL 7035. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub. Die statische Belastbarkeit beträgt 500 kg, die dynamische Belastbarkeit 5000 N.

Einsatzbereiche
Der Schrank eignet sich besonders für kleinere IT-Infrastrukturen, wo Platzoptimierung und flexible Ausbaubarkeit im Vordergrund stehen. Er ist ideal für Umgebungen mit begrenztem Platz, wie z. B. in Bürogebäuden, kleinen Serverräumen oder bei dezentralen Netzwerkinstallationen. Die kompakte Bauweise vermeidet unnötig große oder tiefe Racks, wodurch der Raum effizienter genutzt wird. Die Ausstattung mit einer Sichttür vorne und einer geschlossenen Stahlblechtür hinten ermöglicht einen sicheren Zugriff auf die Komponenten, ohne dass die gesamte Installation sichtbar ist.

Funktionen und Ausstattung im Detail
Der Schrank verfügt über eine einteilige Sichttür vorne mit Einscheiben-Sicherheitsglas (3 mm) und eine einteilige, geschlossene Stahlblechtür hinten. Die Türöffnungswinkel bei Anreihung betragen maximal 105°, was bei der Montage in Reihen eine optimale Zugänglichkeit gewährleistet. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf die Innenausstattung ermöglicht. Das Dachblech ist ebenfalls verschraubt und bietet eine verdeckte, rückseitige Kabeleinführung in Querrichtung sowie einen mittigen, verdeckten Ausbruch zur Integration eines Lüftermoduls. Die 48,3 cm ( 19 Zoll )-Profilschienen sind vorne und hinten montiert und verstellbar in der Tiefe, was eine flexible Befestigung von Geräten ermöglicht.

Technik verständlich erklärt
Das Rahmenkonzept besteht aus einem verwindungssteifen, verschweißten, symmetrischen Rahmengestell aus gewalzten und 16-fach gekanteten Vertikalprofilen, verbunden mit einem Horizontalrahmen unten und horizontalen Querprofilen. Die Rahmenprofile sind mit einer integrierten Systemlochung im 25 mm Lochraster versehen, was eine einfache und schnelle Montage von Innenausstattung ermöglicht. Die vertikalen Profile besitzen zwei in Tiefe und Breite versetzte Montageebenen, die für eine flexible Befestigung von Komponenten genutzt werden können. Der Bodenrahmen ist offen, ohne Bodenbleche, und kann optional mit Bodenmodulen aus dem Zubehörprogramm bestückt werden.

Kompatibilität und Zubehör
Zur individuellen Innenausstattung stehen verschiedene Zubehörteile zur Verfügung, darunter Rangierpanels in verschiedenen Höhen, Kabelsprossen, Kabelführungsbügel, Nivellierfüße, Blindpanels, Kabelkanäle, Gleitschienen und Distanzstücke. Für die Integration eines Lüftermoduls sind Bürstenleisten erforderlich, falls die Kabelführungsöffnungen genutzt oder die Abdeckbleche entfernt werden. Das Zubehörprogramm ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt über das integrierte Lochraster im 25 mm Raster, wodurch Komponenten einfach eingerastet und gesichert werden können. Die verschraubten Seiten- und Dachwände erleichtern den Zugriff und die Wartung. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich. Die offene Bodenkonstruktion erlaubt die individuelle Bestückung mit Bodenmodulen.

Vorteile im Betrieb
Der Schrank bietet eine optimale Platznutzung durch seine kompakte Bauweise und vermeidet Verlustleistung durch ungenutzte Höheneinheiten bei der Installation kleiner Komponenten. Das neue Dachblechkonzept ermöglicht eine effiziente Verkabelung und die optionale Integration eines Lüftermoduls. Die verstellbaren 48,3 cm ( 19 Zoll )-Profilschienen und das umfassende Zubehörprogramm sorgen für eine flexible und individuelle Ausstattung. Die robuste Konstruktion aus Stahlblech mit hoher Belastbarkeit gewährleistet eine lange Nutzungsdauer und sichere Montage von schweren Geräten.

Allgemein
Ausführung	2. Generation, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit verdeckter, rückseitiger Kabeleinführung in Querrichtung sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	600 mm
Höhe	2.000 mm
Tiefe	600 mm
Höheneinheiten	42 HE
Ebenenabstand (im Auslieferzustand)	345 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
