Rittal 7888628 TX CableNet Netzwerkschrank, 600x2000x800 mm, 42 HE content_copy

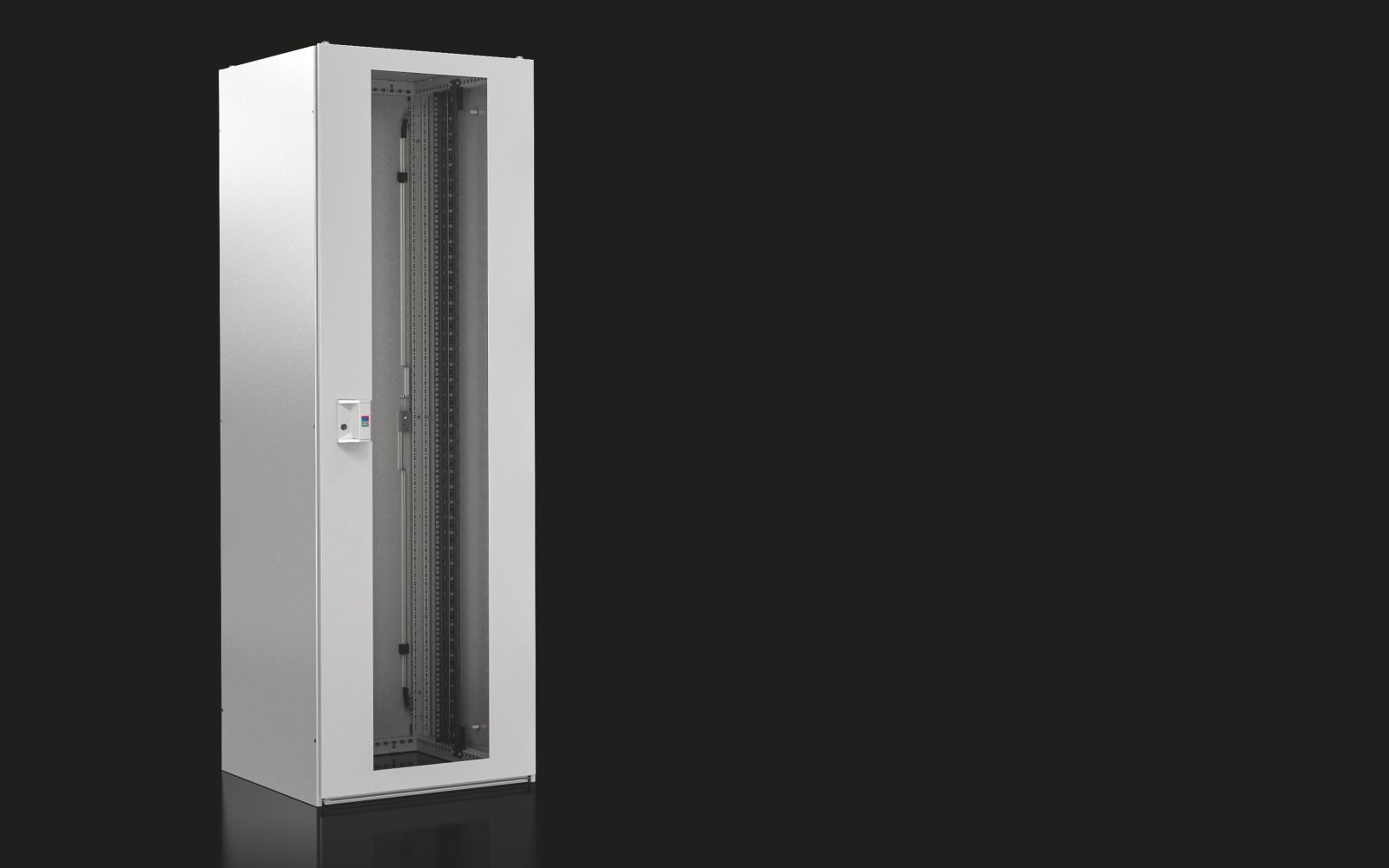

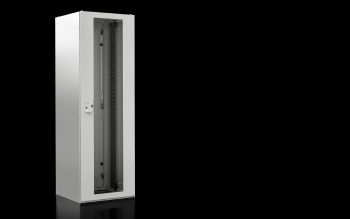

Der Rittal TX 7888628 ist ein Netzwerkschrank der zweiten Generation aus der TX CableNet-Serie, konzipiert für die Unterbringung von IT- und Elektrokomponenten in beengten Räumen, bei niedrigen Deckenhöhen oder schwer zugänglichen Bereichen. Das Gehäuse aus Stahlblech bietet eine Abmessung von 600 mm Breite, 2000 mm Höhe und 800 mm Tiefe und verfügt über 42 Höheneinheiten (HE) mit einem Ebenenabstand von 445 mm im Auslieferzustand. Die Fronttür ist als Sichttür ausgeführt, bestehend aus einem einteiligen Stahlblechrahmen mit Einscheiben-Sicherheitsglas (3 mm), wodurch die Geräte im Inneren sichtbar bleiben. Die Rückseite wird durch eine einteilige, geschlossene Stahlblechtür abgedeckt. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf das Innere ermöglicht. Das Dachblech ist ebenfalls verschraubt und verfügt über eine verdeckte, rückseitige Kabeleinführung in Querrichtung sowie einen mittigen, verdeckten Ausbruch, der die Integration eines Lüftermoduls erleichtert.

Einsatzbereiche
Der Schrank eignet sich besonders für kleinere IT-Netzwerkstrukturen, wo Platzoptimierung und flexible Ausbaubarkeit im Vordergrund stehen. Er ist ideal für Umgebungen mit begrenztem Raum, da er keine überdimensionale Breite oder Tiefe aufweist und somit auch in Räumen mit niedrigen Decken oder eingeschränktem Zugang installiert werden kann. Die Konstruktion vermeidet Verlustleistung durch ungenutzte Höheneinheiten bei der Montage kleiner Elektrokomponenten.

Funktionen und Ausstattung im Detail
Das Schrankgerüst besteht aus einem verwindungssteifen, verschweißten, symmetrischen Rahmen aus gewalzten und 16-fach gekanteten Vertikalprofilen, die mit einem Horizontalrahmen unten und horizontalen Querprofilen verbunden sind. Die Rahmenprofile verfügen über eine integrierte Systemlochung im 25-mm-Lochraster, was den bequemen Innenausbau durch einfaches Einhängen und Sichern der Komponenten ermöglicht. Die vertikalen Profile besitzen jeweils zwei in Tiefe und Breite versetzte Montageebenen, die flexibel für die Befestigung von Geräten genutzt werden können. Die 19“-Profilschienen aus Stahlblech (2 mm) sind vorne und hinten montiert und verstellbar in der Tiefe. Das Bodenkonzept ist offen, ohne Bodenbleche, und kann optional mit Bodenmodulen aus dem Zubehörprogramm bestückt werden.

Technik verständlich erklärt
Die Oberfläche des Schrankgerüsts ist tauchgrundiert, die Flachteile sind tauchgrundiert und pulverlackiert. Die Farbe entspricht RAL 7035, einer grau-beigen Standardfarbe für technische Geräte. Die statische Belastbarkeit beträgt 500 kg, die dynamische Belastbarkeit 5000 N. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, ist aber nicht wasserdicht. Die Türöffnungswinkel bei Anreihung betragen maximal 105°, was bei der Platzierung mehrerer Schränke in Reihe berücksichtigt werden muss.

Kompatibilität und Zubehör
Zur individuellen Innenausstattung bietet Rittal ein umfassendes Zubehörprogramm an. Dazu gehören beispielsweise Rangierpanels in verschiedenen Höhen, Gleitschienen, Nivellierfüße, Geräteböden, Kabelsprossen, Kabelführungsrinnen-Panel, Blindpanels, Rangierbügel und Bürsten-Kit für die Kabelführung.

Montage und Installation
Die Montage erfolgt über das verschweißte Rahmengestell mit integrierter Systemlochung. Die Seitenwände und das Dachblech sind verschraubt, was eine schnelle Montage und Wartung ermöglicht. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich. Die offene Bodenkonstruktion erlaubt die individuelle Bestückung mit Bodenmodulen aus dem Zubehörprogramm.

Vorteile im Betrieb
Der Schrank bietet eine optimierte Nutzung des gesamten Volumens durch das neue Dachblechkonzept, das die Verkabelung erleichtert und gleichzeitig die Integration eines Lüftermoduls ermöglicht. Die verstellbaren 19“-Profilschienen und das flexible Montagesystem sorgen für eine individuelle Anpassung an unterschiedliche Geräte. Die verschraubten Seitenwände und das Dachblech ermöglichen einen schnellen Zugriff auf das Innere, was die Wartung und Installation vereinfacht. Die statische Belastbarkeit von 500 kg und die dynamische Belastbarkeit von 5000 N gewährleisten eine hohe Stabilität auch bei schweren Lasten.

Allgemein
Ausführung	2. Generation, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit verdeckter, rückseitiger Kabeleinführung in Querrichtung sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	600 mm
Höhe	2.000 mm
Tiefe	800 mm
Höheneinheiten	42 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
