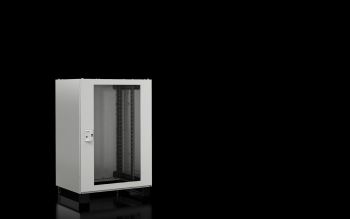

Rittal 7888808 TX CableNet, Sichttür, Seitenwände, 48,3 cm ( 19 Zoll )-Profilschienen content_copy

Der Rittal TX 7888808 ist ein vormontierter Netzwerkschrank der 2. Generation aus der TX CableNet-Serie, konzipiert für die effiziente Unterbringung von IT- und Elektrokomponenten in Räumen mit beengten Platzverhältnissen, niedrigen Deckenhöhen oder eingeschränktem Zugang. Das Gehäuse hat die Abmessungen 800 mm Breite, 1200 mm Höhe und 800 mm Tiefe und bietet eine Ausbaufähigkeit von 24 Höheneinheiten (HE) mit einem Ebenenabstand von 445 mm im Auslieferzustand. Es ist aus Stahlblech gefertigt, wobei die Tür und Seitenwände eine Blechstärke von 1,2 mm und die 48,3 cm ( 19 Zoll )-Profilschienen 2 mm aufweisen. Die Oberfläche ist tauchgrundiert und pulverlackiert in der Farbe RAL 7035, was eine robuste und gleichmäßige Beschichtung gewährleistet.

Einsatzbereiche
Der Schrank eignet sich besonders für kleinere IT-Infrastrukturen, wo eine kompakte Bauweise ohne überdimensionale Breite oder Tiefe Vorteile bietet. Er ist ideal für den Einsatz in Serverräumen, Büro-IT-Infrastrukturen oder bei der Integration in bestehende Anlagen, wo Platzoptimierung und einfache Montage im Vordergrund stehen. Die vormontierte Ausführung reduziert die Installationszeit und ermöglicht einen schnellen Inbetriebnahmevorgang.

Funktionen und Ausstattung im Detail

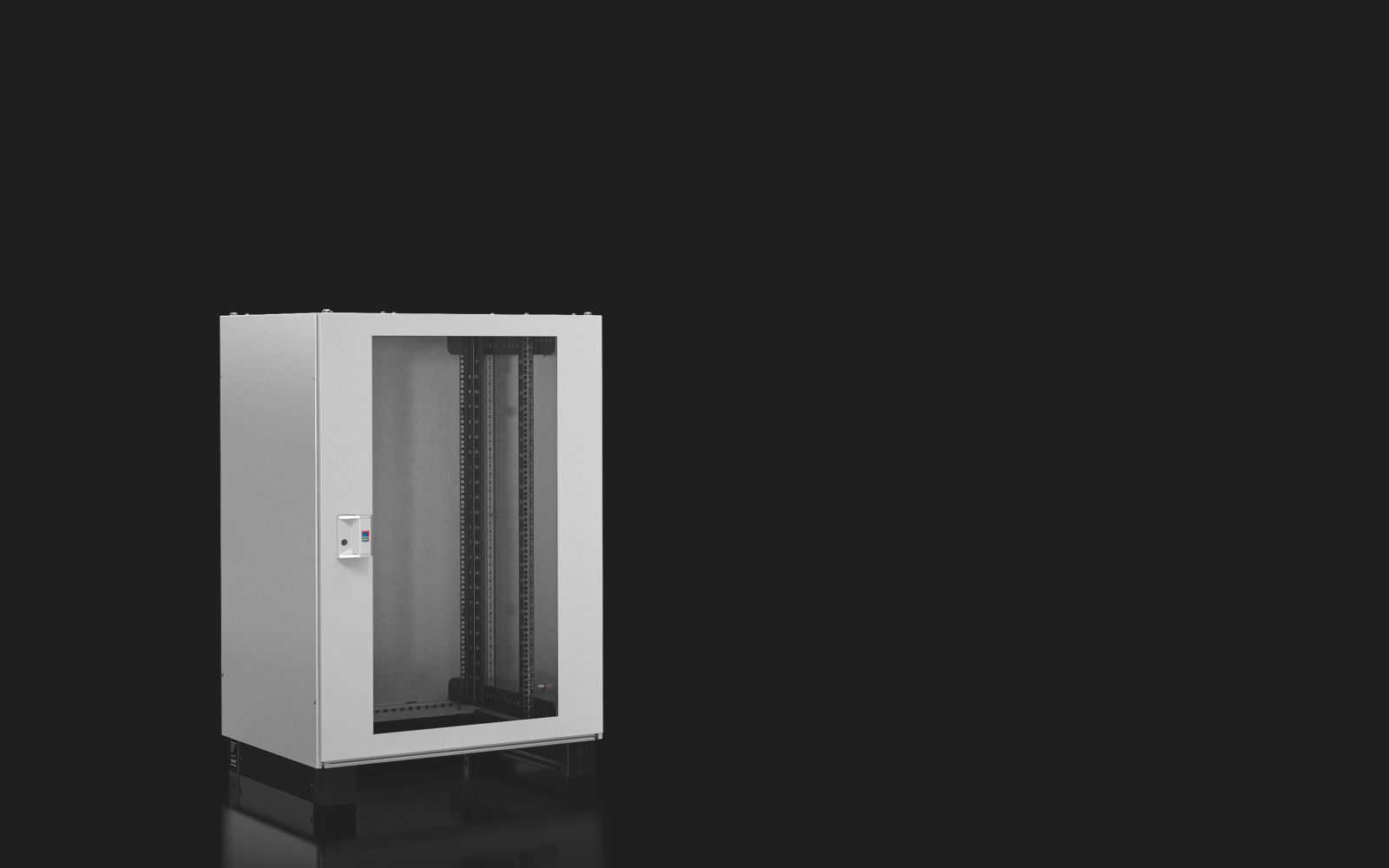

Der Schrank verfügt über eine vordere Sichttür mit Einscheiben-Sicherheitsglas (3 mm) und eine hintere, einteilige Stahlblechtür. Die Sichttür erlaubt einen klaren Blick auf die installierten Geräte, wobei der Öffnungswinkel bei Anreihung maximal 105° beträgt. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf die Innenausstattung ermöglicht. Das integrierte Sockel-System VX mit 100 mm Höhe ist belüftet und unterstützt die Kabeleinführung über den Bodenbereich oder innerhalb einer Anreihung. Zudem fördert es die Klimatisierung im Schrankinneren.

Technik verständlich erklärt
Das Dachblech ist verschraubt und verfügt über eine beidseitig verdeckte Kabeleinführung über die gesamte Schranktiefe sowie einen mittigen, verdeckten Ausbruch, der die einfache Integration eines Lüftermoduls ermöglicht. Die 48,3 cm ( 19 Zoll )-Profilschienen sind vorne und hinten montiert und verstellbar in der Tiefe, was eine flexible Anpassung an unterschiedliche Geräte ermöglicht. Die Kabelführung wird durch lose beigelegte Kabelführungsbügel und eine 48,3 cm ( 19 Zoll )-Kombischiene unterstützt. Die Lieferung umfasst 50 Innensechsrund-Schrauben M5 und Käfigmuttern M5, leitend, sowie Befestigungsmaterial. Die Belastbarkeit beträgt statisch 500 kg und dynamisch 5000 N, was eine hohe Stabilität und Sicherheit gewährleistet. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, jedoch nicht gegen Wasser oder Staub.

Kompatibilität und Zubehör
Zur Erweiterung und Individualisierung des Schrankes stehen verschiedene Zubehörteile zur Verfügung, darunter VX Sockel-Eckstücke, Rangierpanels in verschiedenen Höhen, Gleitschienen, Nivellierfüße, Geräteböden, Kabelsprossen, Kabelkanäle und Blindpanels. Diese Komponenten ermöglichen eine maßgeschneiderte Innenausstattung und optimierte Kabelverlegung.

Montage und Installation
Der Schrank ist vormontiert und kann direkt installiert werden. Die verschraubten Seitenwände und das Sockel-System VX erleichtern den Einbau. Die integrierte Systemlochung im 25 mm Lochraster ermöglicht ein einfaches Einhängen und Sichern von Ausbaukomponenten. Die abgerundeten Profilkanten sorgen für eine sichere Handhabung. Die vormontierte Ausführung reduziert die Montagezeit und minimiert den Arbeitsaufwand vor Ort.

Vorteile im Betrieb
Der Schrank bietet eine optimale Platznutzung durch seine kompakte Bauweise und die flexible Anpassung der 48,3 cm ( 19 Zoll )-Profilschienen. Die belüftete Sockelkonstruktion unterstützt die Kühlung der Geräte, und das Dachblechkonzept ermöglicht eine effiziente Kabelverlegung. Die vormontierte Ausführung und das umfassende Zubehörprogramm erleichtern die Installation und den individuellen Ausbau. Die statische Belastbarkeit von 500 kg und die dynamische Belastbarkeit von 5000 N gewährleisten eine hohe Stabilität und Sicherheit im Betrieb. Die Schutzart IP 20 schützt vor Berührung und Fremdkörpern, was für den Einsatz in geschlossenen Räumen geeignet ist.

Allgemein
Ausführung	2. Generation, vormontiert, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Sockel-System VX, 100 mm, belüftet, Bürstenleiste, 19“-Kombischiene, Kabelführungsbügel (lose beigelegt), 50 Innensechsrund-Schrauben M5, Käfigmuttern M5, leitend (beigelegt), Inkl. Befestigungsmaterial, Verschraubtes Dachblech mit beidseitig verdeckter Kabeleinführung über die gesamte Schranktiefe sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	800 mm
Höhe	1.200 mm
Tiefe	800 mm
Höheneinheiten	24 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
