Rittal 7888818 TX CableNet Netzwerkschrank, 800x1200x800 mm, 24 HE (Speditionsversand) content_copy

Der Rittal TX 7888818 ist ein Netzwerkschrank der zweiten Generation aus der TX CableNet-Serie, konzipiert für die effiziente Unterbringung von IT- und Elektrokomponenten in Räumen mit beengten Platzverhältnissen, niedrigen Deckenhöhen oder eingeschränktem Zugang. Das Gehäuse hat die Abmessungen 800 mm Breite, 1200 mm Höhe und 800 mm Tiefe und bietet eine Ausbauhöhe von 24 HE mit einem Ebenenabstand von 445 mm im Auslieferzustand. Es ist aus Stahlblech gefertigt, wobei die Tür und Seitenwände eine Blechstärke von 1,2 mm und die 48,3 cm ( 19 Zoll )-Profilschienen 2 mm aufweisen. Die Oberfläche ist tauchgrundiert und pulverlackiert, die Grundfarbe entspricht RAL 7035.

Einsatzbereiche
Der Schrank eignet sich besonders für kleinere IT-Netzwerkstrukturen, wo eine kompakte Bauform notwendig ist, um Platz zu sparen. Er ist ideal für Anwendungen in Serverräumen, Rechenzentren, Bürogebäuden oder industriellen Umgebungen, in denen eine flexible und individuelle Ausstattung gefordert ist. Die Bauform vermeidet unnötig große oder tiefe Racks, wodurch der Raum optimal genutzt wird. Bei Ausbauten mit kleinen Komponenten entstehen keine Verlustleistungen durch ungenutzte Höheneinheiten.

Funktionen und Ausstattung im Detail

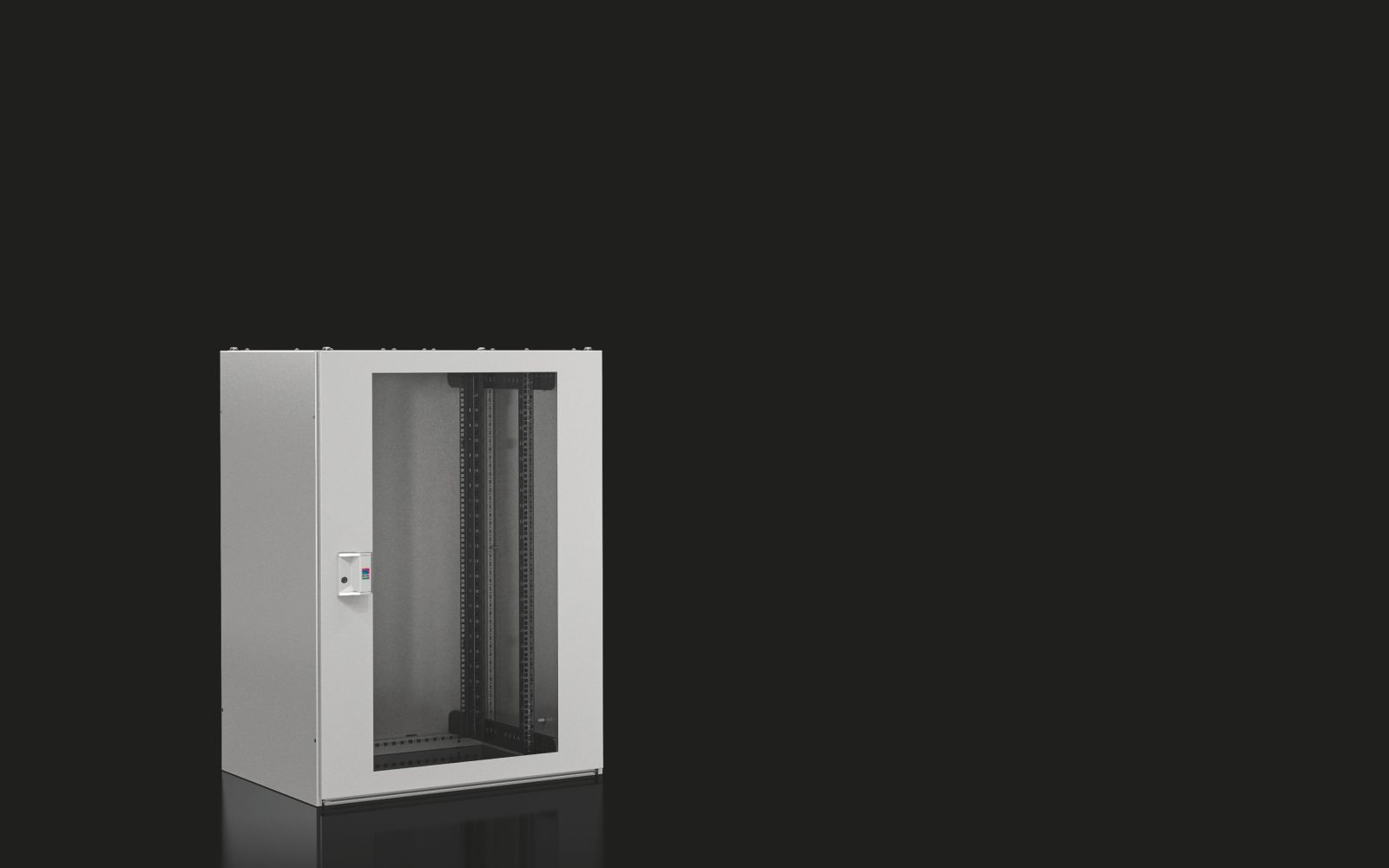

Das Gehäuse verfügt über eine vordere Sichttür aus Einscheiben-Sicherheitsglas mit einer Dicke von 3 mm, die einteilig ausgeführt ist. Die Tür öffnet sich bei Anreihung bis zu einem Winkel von 105°. Hinten ist eine einteilige, geschlossene Stahlblechtür integriert. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf den Innenraum ermöglicht. Das Dachblech ist ebenfalls verschraubt und bietet eine beidseitig verdeckte Kabeleinführung über die gesamte Schranktiefe sowie einen mittigen, verdeckten Ausbruch zur Integration eines Lüftermoduls. Das Schrankgerüst ist mit 48,3 cm ( 19 Zoll )-Profilschienen vorne und hinten ausgestattet, die in Breite und Tiefe verstellbar sind und eine asymmetrische Innenausstattung ermöglichen.

Technik verständlich erklärt
Die 48,3 cm ( 19 Zoll )-Profilschienen sind aus 2 mm starkem Stahlblech gefertigt und bieten eine hohe Belastbarkeit. Das gesamte Schrankgerüst ist torsionssteif und verschweißt, wodurch eine stabile Montage der Komponenten gewährleistet ist. Die Rahmenprofile besitzen eine integrierte Systemlochung im 25 mm Lochraster, was den bequemen Innenausbau durch einfaches Einhängen und Sichern der Komponenten ermöglicht. Alle Profilkanten sind abgerundet. Die Belastbarkeit beträgt statisch 500 kg und dynamisch 5000 N. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen das Eindringen von festen Fremdkörpern größer als 12,5 mm, ist jedoch nicht wasserdicht.

Kompatibilität und Zubehör
Der Schrank ist mit dem Sockel-System VX ausgestattet, das belüftet ist und eine einfache Kabeleinführung über den Bodenbereich oder innerhalb einer Anreihung ermöglicht. Es unterstützt zudem die Klimatisierung. Passendes Zubehör umfasst unter anderem VX Sockel-Eckstücke, Rangierpanels in verschiedenen Höhen, Gleitschienen, Nivellierfüße, Geräteböden, Kabelsprossen, Kabelkanäle, Rangierbügel und Blindpanels. Diese Komponenten ermöglichen eine individuelle Anpassung an spezifische Anforderungen. Für den Einbau eines Lüftermoduls sind Bürstenleisten erforderlich, falls die Kabelführungsöffnungen genutzt werden oder die Abdeckbleche entfernt wurden.

Montage und Installation
Die Montage erfolgt über das integrierte Systemlochung im 25 mm Raster. Die 48,3 cm ( 19 Zoll )-Profilschienen sind verstellbar, sodass eine flexible Positionierung der Geräte möglich ist. Die verschraubten Seiten- und Dachwände erleichtern den Zugriff und die Wartung. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich. Das Schrankgerüst ist symmetrisch aufgebaut und bietet eine stabile Grundlage für den Innenausbau.

Vorteile im Betrieb
Der Schrank bietet eine optimale Nutzung des Volumens durch das neue Dachblechkonzept, das die Verkabelung und die Integration von Lüftermodulen erleichtert. Die verstellbaren 48,3 cm ( 19 Zoll )-Profilschienen und das flexible Rahmenkonzept ermöglichen einen individuellen Innenausbau. Die verschraubten Seiten- und Dachwände sorgen für schnellen Zugriff und Wartung. Das Sockel-System VX unterstützt die Klimatisierung und die Kabeleinführung. Die hohe statische Belastbarkeit von 500 kg und die dynamische Belastbarkeit von 5000 N gewährleisten eine sichere Nutzung auch unter hohen Lasten. Die Schutzart IP 20 schützt vor Berührung und groben Fremdkörpern, was für den Einsatz in Innenräumen ausreichend ist.

Allgemein
Ausführung	2. Generation, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit beidseitig verdeckter Kabeleinführung über die gesamte Schranktiefe sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	800 mm
Höhe	1.200 mm
Tiefe	800 mm
Höheneinheiten	24 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
