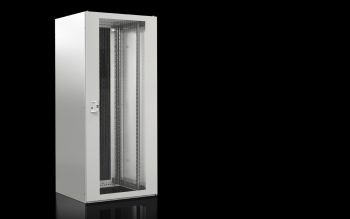

Rittal 7888838 Netzwerkschrank TX CableNet, 800x2000x800 mm, 42 HE content_copy

Der Rittal Netzwerkschrank TX CableNet, Typ 7888838, ist ein belüftetes IT-Rack der 2. Generation mit den Abmessungen 800 mm Breite, 2000 mm Höhe und 800 mm Tiefe. Er verfügt über 42 Höheneinheiten (HE) und ist speziell für den Einsatz in Netzwerkinfrastrukturen konzipiert, wo eine effiziente Verkabelung und ein individueller Innenausbau erforderlich sind. Das Gehäuse besteht aus Stahlblech und ist in der Farbe RAL 7035 pulverlackiert, wodurch eine hohe Korrosionsbeständigkeit und ein professionelles Erscheinungsbild gewährleistet sind.

Einsatzbereiche
Der Schrank eignet sich für den Einsatz in Rechenzentren, Serverräumen, Datenverarbeitungsanlagen sowie in industriellen Umgebungen, in denen eine strukturierte und belüftete Montage von IT- und Netzwerkgeräten notwendig ist. Die belüfteten Türen vorne und hinten ermöglichen eine optimale Luftzirkulation, was für die Kühlung von Geräten mit hoher Wärmeentwicklung wichtig ist. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf den Innenraum ermöglicht, ohne das gesamte Gehäuse demontieren zu müssen.

Funktionen und Ausstattung im Detail

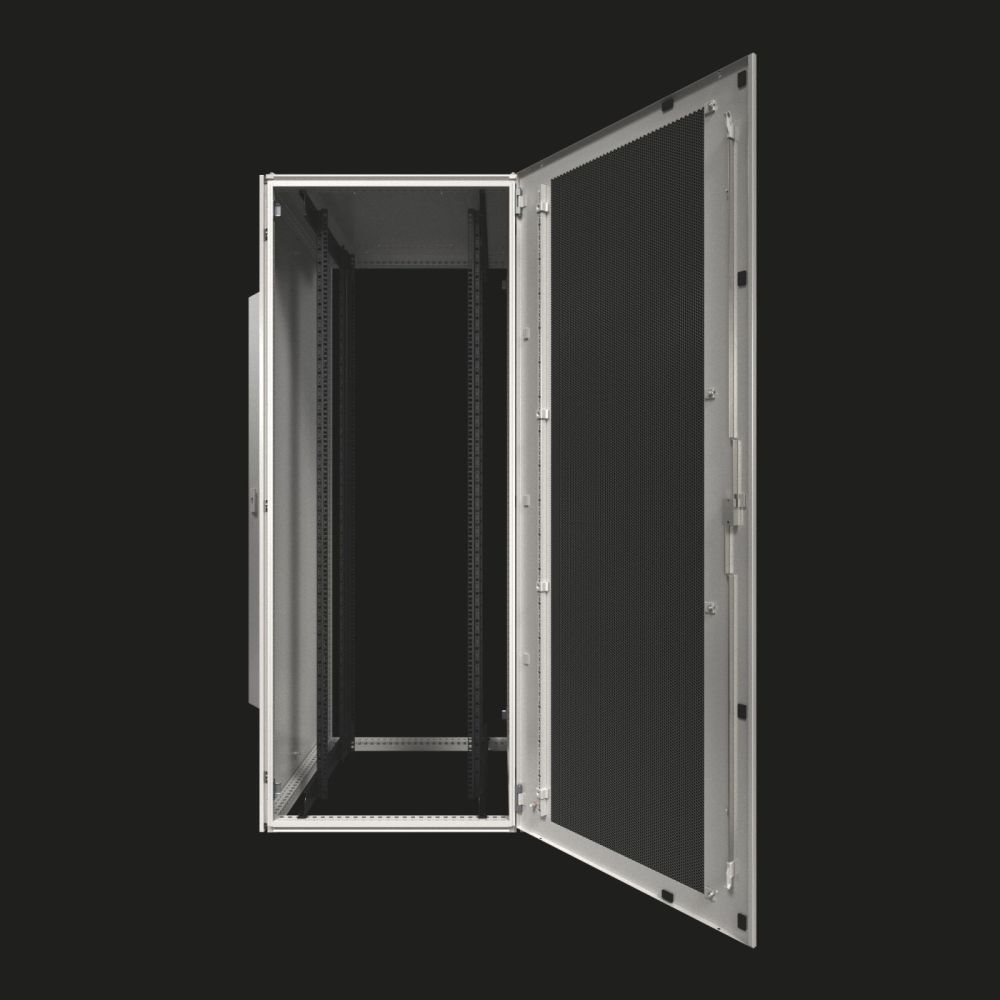

Das Schrankgerüst ist aus Stahlblech mit einer Dicke von 1,5 mm gefertigt und bietet eine statische Belastbarkeit von 500 kg. Die 48,3 cm ( 19 Zoll )-Profilschienen, ebenfalls aus Stahlblech (2 mm dick), sind vorne und hinten montiert und verstellbar in Breite und Tiefe, wodurch ein asymmetrischer Innenausbau möglich ist. Die vordere und hintere Tür sind aus Stahlblech (1,2 mm) und belüftet, wobei die freie Belüftungsfläche im Lochblechanteil etwa 78 % beträgt. Die Türen sind zweifach scharniert, mit einem Designgriff und einem 2-Punkt-Stangenverschluss, der eine sichere Abschließbarkeit gewährleistet. Die Türanschlagwechsel sind möglich, und der Öffnungswinkel beträgt 135° bei Einzelaufstellung und 105° in Anreihung.

Technik verständlich erklärt
Ein zentrales Merkmal ist das neue Dachblechkonzept, das eine optimierte Nutzung des gesamten Schrankvolumens bei der Verkabelung ermöglicht. Das verschraubte Dachblech aus Stahlblech (1,5 mm) verfügt über beidseitig verdeckte Kabeleinführungen über die gesamte Schranktiefe sowie einen mittigen, verdeckten Ausbruch, der die einfache Integration eines Lüftermoduls ermöglicht. Dieser Ausbruch kann für die Montage von bis zu sechs Lüftereinheiten genutzt werden. Die Dachkonstruktion ist drehbar, sodass die Kabelführung sowohl vorne als auch hinten erfolgen kann. Die Rahmenprofile des Schrankgerüsts sind mit einer integrierten Systemlochung im 25 mm Lochraster versehen, was den bequemen Innenausbau durch einfaches Einhängen und Sichern von Komponenten ermöglicht.

Kompatibilität und Zubehör
Der Schrank ist für die individuelle Innenausstattung konzipiert und kann mit verschiedenen Zubehörteilen ergänzt werden. Dazu gehören beispielsweise Gleitschienen, Rangierpanels, Kabelsprossen, Nivellierfüße, Blindpanels und Kabelführungsrinnen. Diese Komponenten ermöglichen eine flexible Anpassung an spezifische Anforderungen, wie z. B. die Montage von Servern, Switches, Kabelmanagement-Systemen oder anderen IT- und Netzwerkgeräten. Die Seitenwände sind verschraubt, was den schnellen Zugriff auf den Innenraum erleichtert.

Montage und Installation
Der Schrank wird mit einem offenen Bodenrahmen geliefert, ohne Bodenbleche, wodurch eine individuelle Bestückung mit Bodenmodulen aus dem Zubehörprogramm möglich ist. Die Montage erfolgt über das verwindungssteife, verschweißte Rahmengestell aus gewalzten und 16-fach gekanteten Vertikalprofilen, das mit einem Horizontalrahmen unten und horizontalen Querprofilen verbunden ist. Die vertikalen Rahmenprofile besitzen jeweils zwei in der Tiefe und Breite versetzte Montageebenen, die eine flexible Befestigung der Komponenten ermöglichen. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich.

Vorteile im Betrieb
Der Schrank bietet eine hohe Belastbarkeit von 5000 N und eine statische Belastbarkeit von 500 kg, was ihn für den Einsatz mit schweren IT- und Netzwerkgeräten geeignet macht. Die belüfteten Türen und das integrierte Lüftermodul-Integrationssystem sorgen für eine effiziente Kühlung und verhindern Überhitzung der Geräte. Die verstellbaren 48,3 cm ( 19 Zoll )-Profilschienen und das flexible Montagesystem ermöglichen eine individuelle Anpassung an unterschiedliche Gerätekonfigurationen. Die pulverlackierte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit und ein ansprechendes Erscheinungsbild. Die verschraubten Seitenwände und das drehbare Dachblech erleichtern den Zugriff und die Wartung des Schrankinhalts.

Lieferumfang
Das Gerät wird mit dem Gehäuse, belüfteter Tür vorne und Rücktür hinten, Schrankgerüst, 48,3 cm ( 19 Zoll )-Profilschienen vorne und hinten, Seitenwänden sowie dem verschraubten Dachblech mit beidseitig verdeckter Kabeleinführung und mittigem, verdecktem Ausbruch zur Integration eines Lüftermoduls geliefert.

Allgemein
Ausführung	2. Generation, belüftet, mit Seitenwänden
Material	Dach: Stahlblech, 1,5 mm, Schrankgerüst: Stahlblech, 1,5 mm, Tür: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Farbe	RAL 7035
Lieferumfang	Gehäuse mit belüfteter Tür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Verschraubtes Dachblech mit beidseitig verdeckter Kabeleinführung über die gesamte Schranktiefe sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	800 mm
Höhe	2.000 mm
Tiefe	800 mm
Höheneinheiten	42 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür	belüftet
Ausführung Tür hinten	Stahlblechtür, einteilig belüftet
Ausführung Tür vorne	Stahlblechtür, belüftet, Freie Fläche im Lochblechanteil ca. 78 %
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Grundmaterial	Stahlblech

---
