Rittal 7888898 TX CableNet, Sichttür, Seitenwände, 48,3 cm ( 19 Zoll )-Profilschienen content_copy

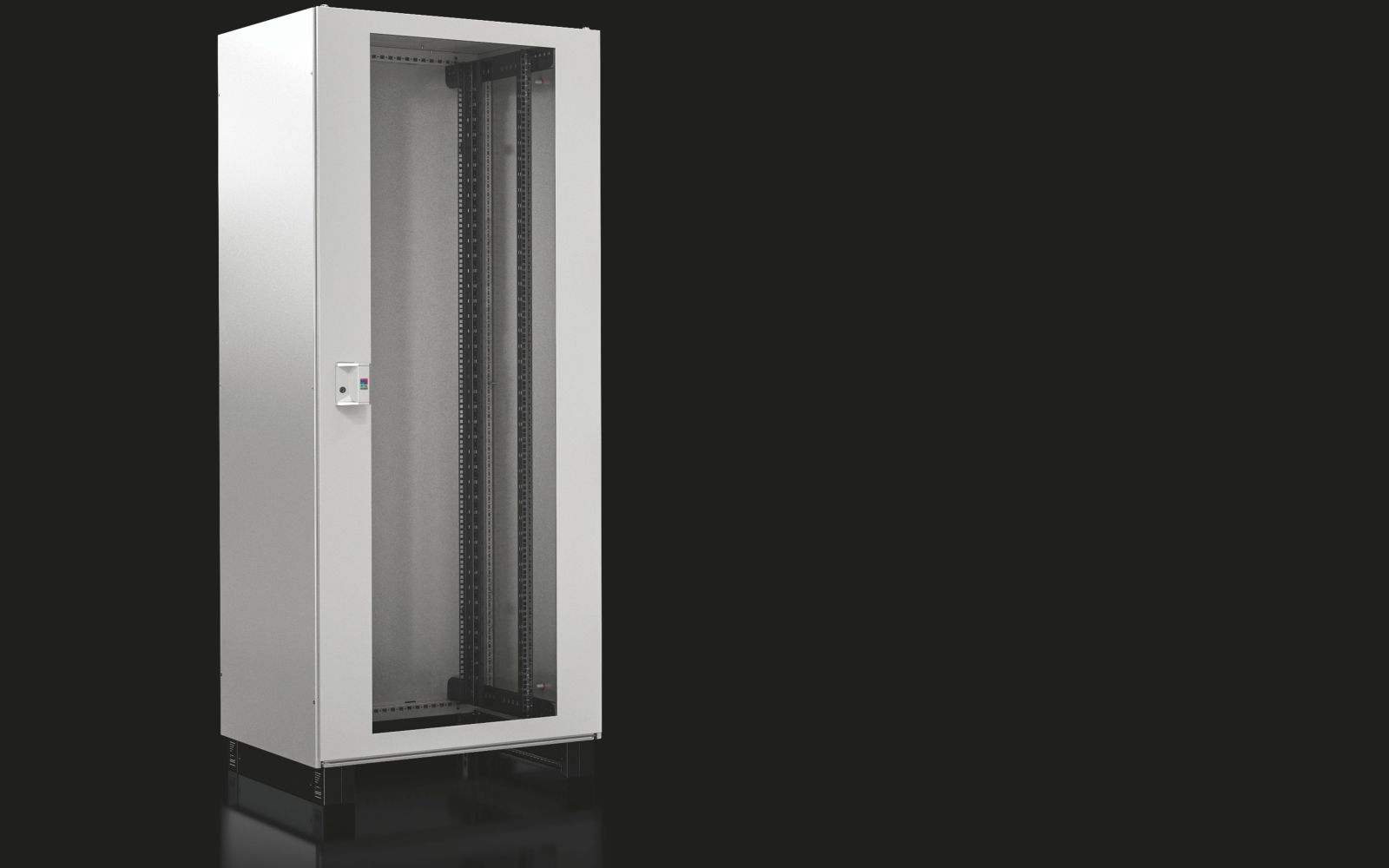

Der Rittal TX 7888898 ist ein vormontierter Netzwerkschrank der 2. Generation aus der TX CableNet-Serie, speziell für den Einsatz in IT-Umgebungen mit begrenztem Platz, niedrigen Deckenhöhen oder eingeschränktem Zugang konzipiert. Das Gehäuse hat die Abmessungen 800 mm Breite, 2000 mm Höhe und 800 mm Tiefe und bietet eine Ausbauhöhe von 42 HE mit einem Ebenenabstand von 445 mm im Auslieferzustand. Es ist aus Stahlblech gefertigt, wobei die Tür und Seitenwände eine Blechstärke von 1,2 mm und die 48,3 cm ( 19 Zoll )-Profilschienen 2 mm aufweisen. Die Oberfläche ist tauchgrundiert und pulverlackiert in der Farbe RAL 7035, was eine robuste und gleichmäßige Beschichtung gewährleistet. Die Schutzart IP 20 nach EN 60 529 schützt vor Berührung mit Fingern und gegen festen Fremdkörpern, ist jedoch nicht wasserdicht oder staubdicht.

Einsatzbereiche
Der Schrank eignet sich besonders für kleinere IT-Infrastrukturen, wie z. B. in Bürogebäuden, Verwaltungsgebäuden oder bei dezentralen Netzwerkinstallationen. Er ermöglicht eine effiziente Nutzung des verfügbaren Raumes, da er keine überdimensionierten Breiten oder Tiefen aufweist. Die vormontierte Ausführung reduziert die Montagezeit und erleichtert den Einbau, insbesondere in Räumen mit begrenztem Zugang. Die statische Belastbarkeit von 500 kg und die dynamische Belastbarkeit von 5000 N gewährleisten eine sichere Nutzung auch bei schweren Geräten.

Funktionen und Ausstattung im Detail
Der Schrank verfügt über eine vordere Sichttür mit Einscheiben-Sicherheitsglas (3 mm) und eine hintere, einteilige Stahlblechtür. Die Sichttür ermöglicht die visuelle Kontrolle der installierten Geräte, während die hintere Tür geschlossen ist und eine sichere Abdeckung bietet. Die Türöffnung beträgt bei Anreihung maximal 105°, was den Zugang zu den Geräten erleichtert. Die Seitenwände sind verschraubt, was einen schnellen Zugriff auf das Innere ermöglicht. Die 48,3 cm ( 19 Zoll )-Profilschienen sind vorne und hinten montiert und verstellbar in der Tiefe, um eine flexible Montage von Geräten zu ermöglichen.

Technik verständlich erklärt
Das Dachblech ist verschraubt und verfügt über eine beidseitig verdeckte Kabeleinführung über die gesamte Schranktiefe sowie einen mittigen, verdeckten Ausbruch, der die Integration eines Lüftermoduls ermöglicht. Dieses Konzept sorgt für eine optimale Verkabelung und verbessert die Luftzirkulation im Schrank. Das Sockel-System VX mit 100 mm Höhe ist belüftet und unterstützt die Klimatisierung, indem es eine einfache Kabeleinführung über den Bodenbereich oder innerhalb einer Anreihung ermöglicht.

Kompatibilität und Zubehör
Der Schrank ist mit einem umfassenden Zubehörprogramm kompatibel, das verschiedene Erweiterungen ermöglicht. Dazu gehören Rangierpanels in verschiedenen Höhen (1HE, 2HE), Gleitschienen, Geräteböden, Kabelsprossen, Kabelführungsrinnen-Panel und Nivellierfüße. Diese Komponenten ermöglichen eine individuelle Innenausstattung und optimierte Verkabelung. Die 48,3 cm ( 19 Zoll )-Kombischiene im Lieferumfang unterstützt die Montage von Geräten mit verschiedenen Befestigungssystemen.

Montage und Installation
Der Schrank ist vormontiert und wird mit einem kompletten Befestigungsmaterial geliefert, das 50 Innensechsrund-Schrauben M5, Käfigmuttern M5 (leitend) und Kabelführungsbügel (lose beigelegt) umfasst. Die Montage erfolgt über das verschweißte, symmetrische Rahmengestell aus gewalzten und 16-fach gekanteten Vertikalprofilen, die mit einem Horizontalrahmen unten und horizontalen Querprofilen verbunden sind. Die integrierte Systemlochung im 25 mm Lochraster ermöglicht ein einfaches Einhängen und Sichern der Ausbaukomponenten. Alle Profilkanten sind abgerundet, was die Handhabung erleichtert.

Vorteile im Betrieb
Der Schrank bietet eine optimale Raumausnutzung, da er keine unnötigen Höheneinheiten verbraucht, wenn nur kleine Elektrokomponenten installiert werden. Die vormontierte Ausführung reduziert die Installationszeit, und die verschraubten Seitenwände ermöglichen einen schnellen Zugriff. Das belüftete Sockel-System VX unterstützt die Klimatisierung, und das Dachblech mit integrierter Kabeleinführung erleichtert die Verkabelung. Die statische Belastbarkeit von 500 kg und die dynamische Belastbarkeit von 5000 N gewährleisten eine sichere Nutzung auch bei schweren Geräten. Die Lieferung erfolgt mit einem kompletten Befestigungsmaterial, das die Montage vereinfacht.

Allgemein
Ausführung	2. Generation, vormontiert, mit Sichttür, mit Seitenwänden, mit Dachblech
Material	Gehäuse: Stahlblech, Tür: Stahlblech, 1,2 mm, Seitenwand: Stahlblech, 1,2 mm, 19“-Profilschienen: Stahlblech, 2 mm, Seitenwand: Stahlblech, 1,2 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Flachteile: tauchgrundiert, pulverlackiert
Grundfarbe	RAL 7035
Farbe	RAL 7035
Lieferumfang	Gehäuse mit Sichttür vorne und Rücktür hinten, Schrankgerüst, mit 19"-Profilschienen, vorne und hinten, Seitenwände, Sockel-System VX, 100 mm, belüftet, Bürstenleiste, 19“-Kombischiene, 50 Innensechsrund-Schrauben M5, Käfigmuttern M5, leitend (beigelegt), Kabelführungsbügel (lose beigelegt), Inkl. Befestigungsmaterial, Verschraubtes Dachblech mit beidseitig verdeckter Kabeleinführung über die gesamte Schranktiefe sowie mittigem, verdecktem Ausbruch zur einfachen Integration eines Lüftermoduls.
Breite	800 mm
Höhe	2.000 mm
Tiefe	800 mm
Höheneinheiten	42 HE
Ebenenabstand (im Auslieferzustand)	445 mm
Ausführung Tür hinten	Stahlblechtür, einteilig geschlossen
Ausführung Tür vorne	Sichttür, einteilig, mit Einscheiben-Sicherheitsglas 3 mm, Türöffnungswinkel bei Anreihung max. 105°
Belastbarkeit	5000 N
Belastbarkeit (statisch)	500 kg
Schutzart IP nach EN 60 529	IP 20
Hinweis	Für den Einbau eines Lüftermoduls sind Bürstenleisten zur Ausrüstung der Kabelführungsöffnungen erforderlich, sofern diese verwendet werden oder die Abdeckbleche entfernt wurden, Bürstenleisten zur Abdeckung der Kabeleinführung sind separat erhältlich und können bequem über unser Zubehörprogramm bestellt werden.
Grundmaterial	Stahlblech

---
