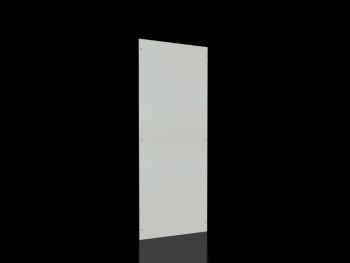

Rittal 8108760 EMV-Seitenwand für VX, HxT 2000x800 mm, RAL 7035 content_copy

Die Rittal VX 8108760 ist eine EMV-Seitenwand für Schaltschränke des Typs VX, speziell ausgelegt für eine Höhe von 2.000 mm und eine Tiefe von 800 mm. Das Produkt dient als Seitenverkleidung für industrielle Schaltschränke und gewährleistet einen hohen Schutz vor elektromagnetischen Störungen (EMV). Die Seitenwand wird aus Stahlblech mit einer Dicke von 1,5 mm gefertigt, was eine ausreichende mechanische Stabilität und Langlebigkeit in industriellen Umgebungen bietet. Die Oberfläche ist mit einer Zink-Magnesium-Beschichtung versehen und außen pulverbeschichtet, wodurch eine hohe Korrosionsbeständigkeit und eine gleichmäßige, robuste Oberfläche erreicht wird. Die Farbe entspricht dem RAL 7035, einem grauen Standardton, der in der Industrie häufig verwendet wird.

Einsatzbereiche
Die EMV-Seitenwand ist für den Einsatz in industriellen Anlagen konzipiert, wo ein zuverlässiger Schutz vor elektromagnetischen Störungen erforderlich ist. Sie wird in Schaltschränken des VX-Systems eingesetzt, insbesondere in Anlagen mit hoher elektrischer Leistung oder in Umgebungen mit starken elektromagnetischen Feldern, wie in der Automatisierungstechnik, der Fertigungsindustrie oder der Energieversorgung. Die Seitenwand ist für Schaltschränke mit einer Höhe von genau 2.000 mm und einer Tiefe von 800 mm vorgesehen, wodurch eine präzise Passform gewährleistet ist.

Funktionen und Ausstattung im Detail
Ein zentrales Merkmal der VX 8108760 ist der automatische Potenzialausgleich über die Befestigungselemente. Dies sorgt dafür, dass alle metallischen Teile des Schaltschranks auf gleichem elektrischem Potenzial gehalten werden, was die Gefahr von Funkenbildung oder elektrischen Schlägen minimiert. Zusätzlich bietet die Seitenwand einen hohen EMV-Schutz durch eine spezielle EMV-Dichtung, die die elektromagnetische Abschirmung des Schaltschranks verbessert. Die Dichtung sorgt dafür, dass elektromagnetische Störungen nicht in den Schrank eindringen können, was die Funktionalität empfindlicher elektronischer Komponenten schützt.

Technik verständlich erklärt
Die Seitenwand ist aus Stahlblech gefertigt, das eine Dicke von 1,5 mm aufweist, was eine ausreichende Festigkeit für den industriellen Einsatz bietet. Die Zink-Magnesium-Beschichtung dient als Korrosionsschutz und verlängert die Lebensdauer des Produkts. Die Außenpulverbeschichtung in RAL 7035 sorgt für eine gleichmäßige, abriebfeste Oberfläche, die auch bei mechanischer Belastung beständig bleibt. Die Schutzart IP 55 nach EN 60 529 bedeutet, dass die Seitenwand staubdicht ist und gegen spritzendes Wasser geschützt ist, was sie für den Einsatz in feuchten oder staubreichen Umgebungen geeignet macht. Die Type rating nach UL 50E in der Kategorie Type 1 und Type 12 bestätigt die Eignung für Innenräume und für Umgebungen mit leichtem Spritzwasser oder Schmutz.

Kompatibilität und Zubehör
Die EMV-Seitenwand ist speziell für Schaltschränke des VX-Systems ausgelegt, die eine Höhe von 2.000 mm und eine Tiefe von 800 mm aufweisen. Sie ist Teil eines modularen Schaltschrank-Systems, das aus verschiedenen Komponenten wie Fronttüren, Bodenplatten, Deckeln und Seitenwänden besteht. Die Seitenwand wird mit Befestigungsmaterial geliefert, das für die Montage an den Schaltschrank notwendig ist. Die Verpackungseinheit umfasst zwei Stück, was für die Montage beider Seiten eines Schaltschranks ausreicht.

Montage und Installation
Die Montage erfolgt an den vorgesehenen Befestigungspunkten des Schaltschranks. Die Befestigungselemente, die im Lieferumfang enthalten sind, ermöglichen einen sicheren und schnellen Einbau. Die automatische Potenzialausgleichsfunktion wird durch die Befestigungselemente aktiviert, sobald die Seitenwand am Schaltschrank befestigt ist. Die EMV-Dichtung sorgt für eine dichte Verbindung zwischen Seitenwand und Schaltschrank, wodurch die elektromagnetische Abschirmung gewährleistet ist.

Vorteile im Betrieb
Die VX 8108760 bietet einen zuverlässigen Schutz vor elektromagnetischen Störungen, was die Funktionalität und Lebensdauer empfindlicher elektronischer Komponenten im Schaltschrank erhöht. Die IP 55-Schutzart schützt vor Staub und spritzendem Wasser, was die Einsatzmöglichkeiten in verschiedenen industriellen Umgebungen erweitert. Die robuste Konstruktion aus Stahlblech mit Zink-Magnesium-Beschichtung und Pulverbeschichtung sorgt für eine lange Lebensdauer und geringe Wartungsanforderungen. Die automatische Potenzialausgleichsfunktion reduziert das Risiko elektrischer Gefahren und verbessert die Sicherheit im Betrieb. Die Lieferung mit Befestigungsmaterial erleichtert die Montage und reduziert den Aufwand für den Anwender.

Allgemein
Material	Stahlblech, 1,5 mm
Oberfläche	mit Zink-Magnesium-Beschichtung, Außen pulverbeschichtet
Farbe	RAL 7035
Lieferumfang	Inkl. Befestigungsmaterial
Schutzart IP nach EN 60 529	IP 55
Type rating nach UL 50E	Type 1, Type 12
Passend für	Gehäusetyp: VX, Höhe: = 2.000 mm, Tiefe: = 800 mm

---
