Rittal 8600855 Kabelrangierraum für TS, SE, BHT 800x200x500 mm content_copy

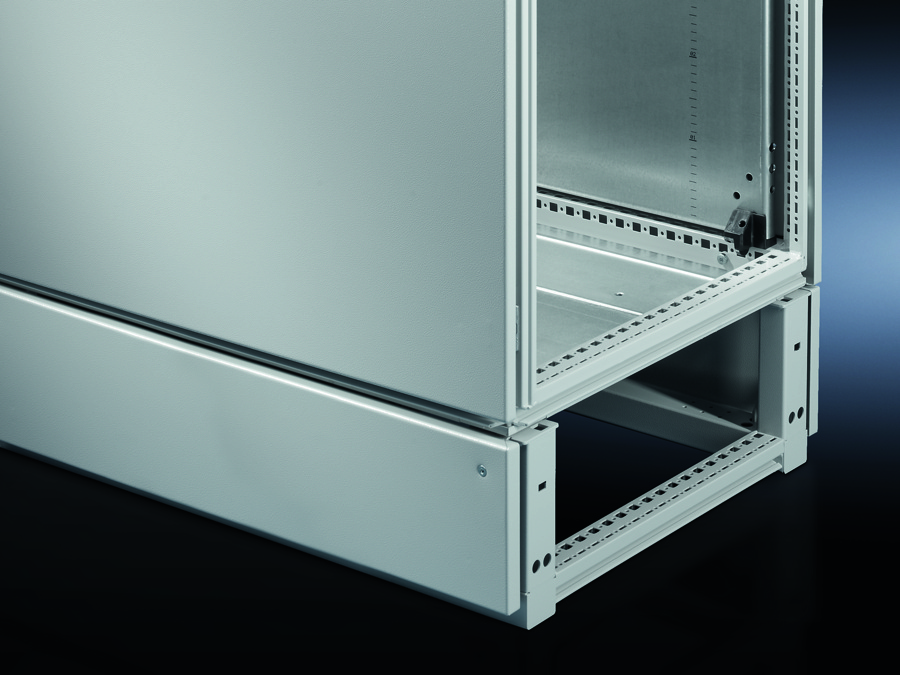

Der Artikel TS 8600855 von Rittal ist ein Kabelrangierraum aus Stahlblech, speziell konzipiert für den Einsatz in industriellen Schaltschränken der Baureihen VX, TS und VX SE. Er dient als strukturierte Abteilung innerhalb des Schrankes zur geordneten Führung und Verlegung von Kabeln und Leitungen, wobei die Höhe von 200 mm und die Passform für Schränke mit einer Breite von 800 mm und einer Tiefe von 500 mm eine standardisierte Integration ermöglicht. Das Produkt ist in der Farbe RAL 7035 lackiert, was eine visuelle Harmonisierung mit anderen Komponenten des Schaltschrank-Systems gewährleistet.

Einsatzbereiche
Der Kabelrangierraum wird in der industriellen Elektrotechnik und Automatisierungstechnik eingesetzt, wo eine klare Trennung zwischen Steuerungs- und Verkabelungsebene erforderlich ist. Er ist besonders geeignet für Anlagen, bei denen eine hohe Ordnung und Zugänglichkeit der Kabelverbindungen notwendig sind, beispielsweise in der Fertigungsautomatisierung, der Prozesssteuerung oder bei der Installation von Steuergeräten. Die integrierte Systemlochung ermöglicht eine flexible Montage von zusätzlichen Bauteilen wie Kabelbinder, Abdeckungen oder Verbindungselementen, ohne dass zusätzliche Bohrungen erforderlich sind.

Funktionen und Ausstattung im Detail
Der Kabelrangierraum besteht aus einem Rahmen aus Stahlblech, der die strukturelle Stabilität bietet, sowie zwei Blenden vorne und hinten, die eine saubere optische Abschlussfläche schaffen. Die Blenden sind ebenfalls in RAL 7035 lackiert und passen somit optisch zum Rahmen. Im Lieferumfang sind zudem Befestigungsmaterialien zur Montage am Schrank enthalten, die eine sichere und werkzeuggestützte Installation gewährleisten. Die integrierte Systemlochung ist für die Montage von Standardzubehör wie Kabelbinder oder Abdeckungen ausgelegt und ermöglicht eine individuelle Anpassung an die jeweilige Anwendung.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech bietet eine ausreichende mechanische Festigkeit, um die Belastungen im industriellen Einsatz zu bewältigen. Die Farbgebung in RAL 7035 ist ein Standard in der Schaltschranktechnik und sorgt für eine einheitliche optische Gestaltung. Die Höhe von 200 mm ist auf die üblichen Abmessungen von Schaltschrank-Modulen abgestimmt, sodass der Rangierraum problemlos in bestehende Systeme integriert werden kann. Die integrierte Systemlochung reduziert die Montagezeit, da keine zusätzlichen Bohrungen erforderlich sind, und ermöglicht eine flexible Anpassung an unterschiedliche Kabelverlegungsszenarien.

Kompatibilität und Zubehör
Der Kabelrangierraum ist speziell für Schaltschranktypen der Baureihen VX, TS und VX SE ausgelegt, die eine Breite von 800 mm und eine Tiefe von 500 mm aufweisen. Die Kompatibilität ist durch die genaue Passform gewährleistet. Die integrierte Systemlochung ermöglicht die Montage von weiteren Systemzubehörteilen, die ebenfalls für die Baureihen VX, TS und VX SE vorgesehen sind, wie beispielsweise Kabelbinder, Abdeckungen oder Verbindungselemente. Die genaue Auswahl an Zubehörteilen hängt von den spezifischen Anforderungen der Installation ab.

Montage und Installation
Die Montage erfolgt mittels der im Lieferumfang enthaltenen Befestigungsmaterialien, die für die Verankerung am Schrankrahmen vorgesehen sind. Die Installation erfordert üblicherweise ein Montagewerkzeug wie einen Schraubendreher oder einen Schraubendreher, um die Befestigungselemente zu sichern. Die vorgefertigte Systemlochung erleichtert die Montage von zusätzlichen Bauteilen, wodurch die Installationszeit reduziert wird. Die Blenden vorne und hinten werden nach der Montage des Rahmens angebracht, um eine geschlossene und saubere Optik zu gewährleisten.

Vorteile im Betrieb
Der Einsatz des Kabelrangierraums verbessert die Übersichtlichkeit und Zugänglichkeit der Kabelverlegung innerhalb des Schaltschranks. Die strukturierte Abteilung reduziert das Risiko von Verkabelungsfehlern und erleichtert die Wartung und Inspektion. Die integrierte Systemlochung ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen, ohne zusätzliche Bohrungen vornehmen zu müssen. Die Verwendung von Stahlblech und die Farbgebung in RAL 7035 sorgen für eine hohe mechanische Stabilität und visuelle Einheitlichkeit im Schaltschrank-System. Die Zulassung nach UL 50E Type 1 und Type 12 bestätigt die Eignung für den Einsatz in Innenräumen und für Umgebungen mit begrenztem Staub- und Spritzwassereinfluss.

Type rating nach UL 50E
Das Produkt erfüllt die Anforderungen der Type 1 und Type 12-Zulassung gemäß UL 50E, was bedeutet, dass es für den Einsatz in Innenräumen geeignet ist und gegen Spritzwasser und Staub geschützt ist. Diese Zulassung ist relevant für Anwendungen in industriellen Umgebungen, in denen eine begrenzte Schutzklasse ausreicht, um die Funktionalität und Sicherheit zu gewährleisten.

PCF-Wert (Cradle-to-Gate)
Der Produktlebenszyklus-Fußabdruck (PCF) beträgt 61,9 kg CO2 eq pro Verpackungseinheit (Kategorie B). Dieser Wert wurde auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert. Er dient als Orientierungshilfe für die Umweltbilanz des Produkts im Produktionsprozess bis zur Verpackungsebene.

Lieferumfang
Der Lieferumfang umfasst: 1 Rahmen, 2 Blenden vorne/hinten, sowie Befestigungsmaterial zur Montage am Schrank. Alle Komponenten sind für die direkte Installation im Schaltschrank vorgesehen und erfordern keine zusätzlichen Bauteile für die Montage.

Allgemein
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	1 Rahmen, 2 Blenden vorne/hinten, Inkl. Befestigungsmaterial zur Montage am Schrank
Höhe	200 mm
Passend für	Gehäusetyp: VX, TS, VX SE, Breite: = 800 mm, Tiefe: = 500 mm
Type rating nach UL 50E	Type 1, Type 12
PCF/VE (Cradle-to-Gate)	61,9 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
