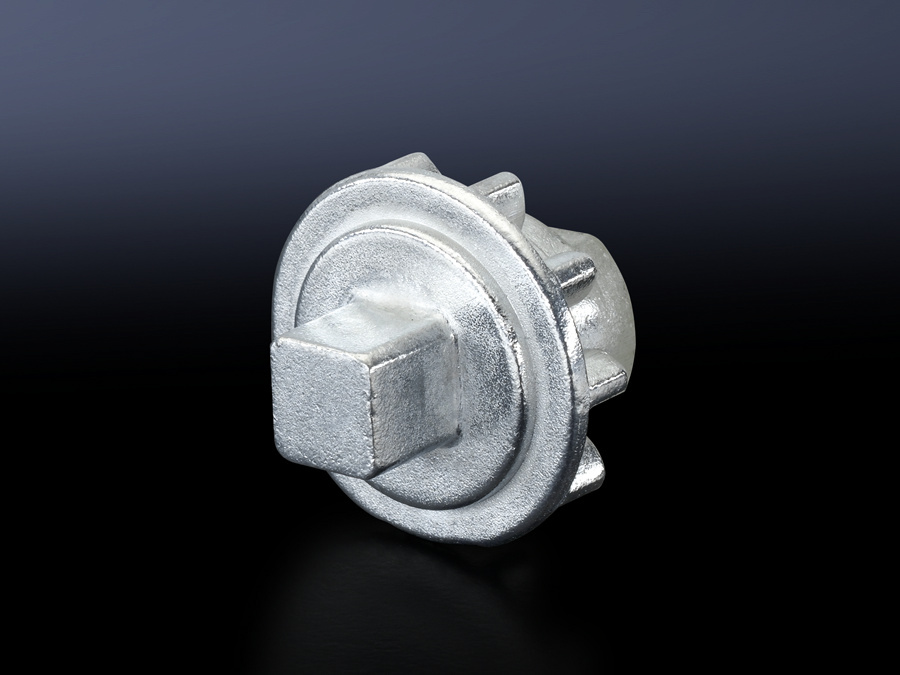

Rittal 8611110 TS Verschluss-Einsatz, Ausführung F, Zink-Druckguss content_copy

Der Artikel SZ 8611110 von Rittal ist ein Verschluss-Einsatz, Ausführung F, aus Zink-Druckguss, speziell für den Einsatz in verschiedenen Schaltschrank- und Gehäusetypen konzipiert. Er dient als mechanischer Antriebseinsatz für Schließsysteme in industriellen Schaltschränken und ermöglicht die Verriegelung über einen 8 mm Vierkant-Antrieb. Dieser Einsatz ist kompatibel mit mehreren Griffsystemen und wird in Kombination mit verschiedenen Schranktypen eingesetzt, um eine sichere und zugängliche Verschließung zu gewährleisten.

Einsatzbereiche
Der Verschluss-Einsatz ist für eine Vielzahl von Gehäusetypen vorgesehen, darunter EL, TS, TS IT, VX SE, PC-Schrank Tür und IW. Er ist speziell für Schränke ausgelegt, die mit Komfortgriffen, Klapphebelgriffen oder Mini-Komfortgriffen für EL 3-teilig ausgestattet sind. Die Verwendung erfolgt in industriellen Umgebungen, wo eine sichere und zugleich leicht zu bedienende Verschließung erforderlich ist, beispielsweise in Steuer- und Schaltschränken, die in Produktionsanlagen, Energieversorgungssystemen oder Automatisierungstechnik eingesetzt werden.

Funktionen und Ausstattung im Detail
Der Einsatz verfügt über einen 8 mm Vierkant-Antrieb, der in das Griffsystem eingebaut wird und die mechanische Übertragung der Drehbewegung für das Schließ- und Öffnungsverhalten ermöglicht. Die Ausführung F ist für den Einsatz in Griffsystemen konzipiert, die entweder ausschließlich Verschluss-Einsätze oder kombiniert mit Vorhängeschlössern arbeiten. Die Verwendung von Zink-Druckguss sorgt für eine ausreichende Festigkeit und Langlebigkeit unter industriellen Bedingungen. Die Einbaufähigkeit in verschiedene Griffsysteme – darunter Komfortgriff TS, Klapphebelgriff und Mini-Komfortgriff für EL 3-teilig – erweitert die Anwendbarkeit des Einsatzes auf unterschiedliche Schrankkonfigurationen.

Technik verständlich erklärt
Der Verschluss-Einsatz fungiert als mechanischer Zwischensteg zwischen dem Griff und dem eigentlichen Verschlussmechanismus im Schrank. Der 8 mm Vierkant-Antrieb ermöglicht die Verwendung eines passenden Schlüssels oder Werkzeugs, um den Verschluss zu betätigen. Die Materialwahl aus Zink-Druckguss gewährleistet eine ausreichende Härte und Widerstandsfähigkeit gegen mechanische Belastungen, ohne dabei übermäßig schwer zu sein. Die Ausführung F ist standardmäßig für die meisten Rittal-Griffsysteme ausgelegt, wodurch eine universelle Verwendung in verschiedenen Schranktypen möglich wird.

Kompatibilität und Zubehör
Der Verschluss-Einsatz ist für die Verwendung in Schaltschränken der Typen EL, TS, TS IT, VX SE, PC-Schrank Tür und IW vorgesehen. Er ist kompatibel mit Komfortgriffen TS, Klapphebelgriffen und Mini-Komfortgriffen für EL 3-teilig. Die Kombination mit Vorhängeschlössern ist ebenfalls möglich, wobei die Griffsysteme entsprechend ausgestattet sein müssen. Alternativ können andere Verschluss-Einsätze wie Dreikant, Schraubendreher oder Doppelbart verwendet werden, jedoch ist der Artikel SZ 8611110 spezifisch für den 8 mm Vierkant-Antrieb ausgelegt.

Montage und Installation
Die Installation erfolgt durch Einbau des Verschluss-Einsatzes in das entsprechende Griffsystem. Die genaue Montage hängt von der verwendeten Griffart ab, wobei die meisten Systeme eine einfache mechanische Verriegelung ermöglichen. Die Einbauführung erfolgt in die vorgesehenen Bohrungen der Griffe, wobei die Passgenauigkeit durch die Ausführung F gewährleistet wird. Keine zusätzlichen Werkzeuge oder Montagehilfen sind erforderlich, da der Einsatz direkt in die Griffsysteme eingefügt wird.

Vorteile im Betrieb
Der Einsatz bietet eine zuverlässige mechanische Verriegelung, die sich durch einfache Bedienung und hohe Widerstandsfähigkeit auszeichnet. Die Verwendung von Zink-Druckguss sorgt für eine lange Lebensdauer unter industriellen Bedingungen. Die Kompatibilität mit verschiedenen Griffsystemen und Schranktypen erhöht die Flexibilität bei der Planung und Montage von Schaltschränken. Die Standardisierung der 8 mm Vierkant-Bohrung erleichtert die Wartung und Austauschbarkeit, da Ersatzteile leicht verfügbar sind.

Allgemein
Ausführung	F
Material	Zink-Druckguss
Einbau in Griffsystem	Komfortgriff TS für Verschluss-Einsätze, Komfortgriff TS für Vorhängeschloss und Verschluss-Einsätze, Klapphebelgriff für Verschluss-Einsätze, Klapphebelgriff für Vorhängeschloss und Verschluss-Einsätze, Mini-Komfortgriff für EL 3-teilig für Verschluss-Einsätze
Verschluss	Verschluss-Einsatz: 8 mm Vierkant
Passend für Gehäusetyp	EL, TS, TS IT, VX SE, PC-Schrank Tür, IW

---
