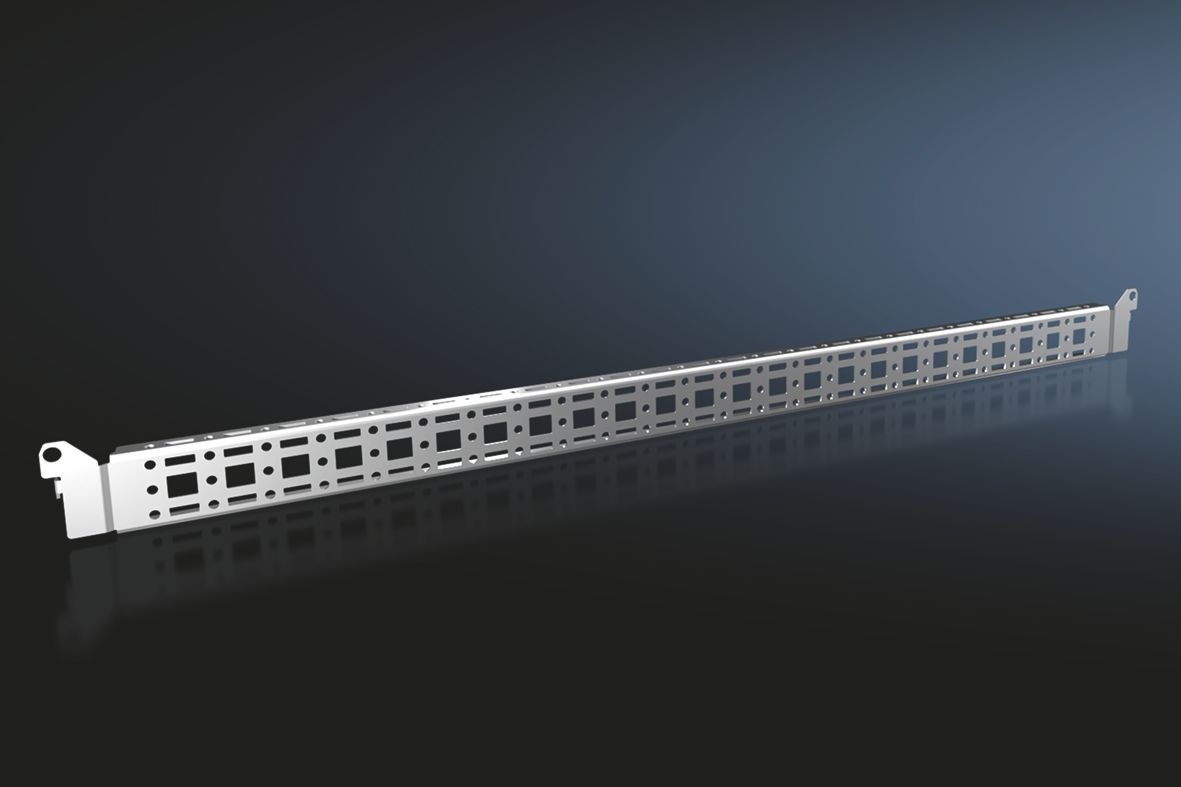

Rittal 8619760 VX System-Chassis 14 x 39 mm, für Höhe: 700 mm content_copy

Das Rittal System-Chassis VX 8619760 ist ein metallisches Befestigungselement aus Stahlblech, das speziell für den Einsatz in Schaltschränken des AX-Systems entwickelt wurde. Es dient zur sicheren Montage von Kabelkanälen, Kabelschlauchhaltern, Türeinbauten und anderen Komponenten innerhalb des Schaltschrankes. Das Chassis hat eine Querschnittsabmessung von 14 x 39 mm und ist für eine Montagehöhe von 700 mm ausgelegt. Die Oberfläche ist verzinkt, was eine korrosionsbeständige und langlebige Verwendung in industriellen Umgebungen ermöglicht.

System-Chassis
Das System-Chassis ist ein modulares Bauteil, das in die Innenausbau-Schiene des AX-Gehäuses eingebaut wird. Es wird in Verbindung mit der Schiene für Innenausbau AX montiert, um eine stabile Befestigung innerhalb des Schaltschrankes zu gewährleisten. Die Montage erfolgt in Gehäusebreiten von 600 mm und in einer Gehäusehöhe von 700 mm. Die Befestigungspunkte sind im Abstand von 575 mm angeordnet, was eine gleichmäßige Verteilung der Last und eine sichere Fixierung der montierten Komponenten ermöglicht.

Funktionen und Ausstattung im Detail
Das Chassis ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine feste und dauerhafte Befestigung von Kabelverlegungselementen und anderen Einbauteilen erforderlich ist. Es wird mit Befestigungsmaterial geliefert, das für die Montage an der Innenausbau-Schiene benötigt wird. Für den Einbau in AX-Stahlblechgehäuse ist die Verwendung der Schiene für Innenausbau AX obligatorisch. Bei der Montage eigener Komponenten am Chassis sind Blechschrauben oder gewindeformende Schrauben M5 erforderlich, um eine sichere Verbindung zu gewährleisten.

Technik verständlich erklärt
Das System-Chassis besteht aus Stahlblech, das durch Verzinkung gegen Korrosion geschützt ist. Die Verzinkung erhöht die Lebensdauer des Bauteils, insbesondere in feuchten oder aggressiven Umgebungen. Die Abmessungen von 14 x 39 mm ermöglichen eine kompakte Montage, die den Platzbedarf im Schaltschrank minimiert. Die vorgegebenen Befestigungspunkte im Abstand von 575 mm sorgen für eine gleichmäßige Lastverteilung und verhindern ein Verschieben der montierten Elemente unter Belastung.

Kompatibilität und Zubehör
Das Chassis ist speziell für Schaltschränke des AX-Systems ausgelegt und passt in Gehäuse mit einer Höhe von 700 mm. Es ist kompatibel mit den Innenausbau-Schienen des AX-Systems und kann in Kombination mit anderen Rittal-Produkten wie Kabelkanälen, Kabelschlauchhaltern oder Türeinbauten eingesetzt werden.

Montage und Installation
Die Montage erfolgt in Verbindung mit der Schiene für Innenausbau AX, die in das AX-Gehäuse eingebaut ist. Das Chassis wird an der Schiene befestigt, wobei das mitgelieferte Befestigungsmaterial verwendet wird. Für den Einbau in Stahlblechgehäuse ist die Schiene obligatorisch. Bei der Montage eigener Bauteile am Chassis sind M5-Blech- oder gewindeformende Schrauben erforderlich, um eine feste Verbindung zu gewährleisten.

Vorteile im Betrieb
Das System-Chassis bietet eine stabile und zuverlässige Befestigungslösung für verschiedene Komponenten im Schaltschrank. Die verzinkte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer des Bauteils verlängert. Die modulare Konstruktion ermöglicht eine flexible Anpassung an unterschiedliche Montagebedingungen innerhalb des AX-Systems. Die vorgegebenen Befestigungspunkte sorgen für eine gleichmäßige Lastverteilung und verhindern ein Verschieben der montierten Elemente unter Belastung.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Befestigungsmaterial
Abstand Befestigungspunkte	575 mm
Einbaumöglichkeiten AX	In Gehäusebreite 600 mm und in Gehäusehöhe 700 mm, in Verbindung mit der Schiene für Innenausbau AX
Montagehinweis	Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX
Hinweis	Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt
Passend für	Gehäusetyp: AX, Passend für Breite oder Höhe oder Tiefe: 700 mm
PCF/VE (Cradle-to-Gate)	8,98

---
