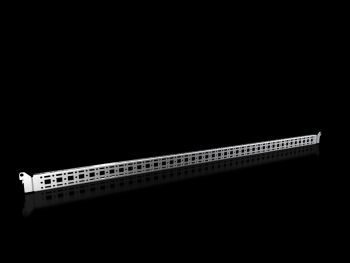

Rittal 8619770 VX System-Chassis 14 x 39 mm, für Höhe: 1200 mm content_copy

Das Rittal VX 8619770 ist ein System-Chassis aus Stahlblech mit verzinkter Oberfläche, speziell konzipiert für den Einsatz in Schaltschränken des Typs AX mit einer Gehäusehöhe von 1.200 mm. Es dient als Befestigungselement für verschiedene Komponenten wie Kabelkanäle, Kabelschlauchhalter oder Türeinbauten. Die Abmessungen des Chassis betragen 14 mm in der Breite und 39 mm in der Höhe, wobei die Tiefe des Einbaus 1.200 mm beträgt. Das Produkt wird in einer Verpackungseinheit von vier Stück geliefert und ist mit Befestigungsmaterial ausgestattet, das den Einbau in die vorgesehenen Gehäuse erleichtert.

Einsatzbereiche
Das System-Chassis ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Modellen der AX-Serie. Es ermöglicht die sichere Montage von Bauteilen, die an der Innenseite des Schaltschranks befestigt werden müssen, wie z. B. Kabelverteilungen, Schalttafeln oder zusätzliche Montageelemente. Die Verwendung in Gehäusen mit einer Höhe von 1.200 mm gewährleistet eine optimale Passform und Stabilität. Die Konstruktion ist für den Einsatz in Stahlblechgehäusen ausgelegt, wobei der Einbau nur in Verbindung mit der Schiene für Innenausbau AX möglich ist.

Funktionen und Ausstattung im Detail
Das Chassis verfügt über eine strukturierte Befestigungsgeometrie mit einem Abstand der Befestigungspunkte von 1.075 mm, was eine präzise und gleichmäßige Montage ermöglicht. Die verzinkte Oberfläche bietet einen guten Korrosionsschutz und sorgt für eine lange Lebensdauer unter industriellen Bedingungen. Das Lieferumfang umfasst das notwendige Befestigungsmaterial, das für den Einbau in die vorgesehenen Gehäuse verwendet wird. Für den Ausbau von eigenen Komponenten am System-Chassis sind Blechschrauben oder gewindeformende Schrauben M5 erforderlich.

Technik verständlich erklärt
Das System-Chassis ist ein perforiertes Metallprofil, das als Montagebasis dient. Die Abmessungen von 14 x 39 mm beziehen sich auf die Querschnittsabmessungen des Profils, während die Tiefe von 1.200 mm die Länge des Chassis beschreibt, die auf die Gehäusehöhe abgestimmt ist. Die Verzinkung der Oberfläche schützt das Stahlblech vor Rost und Oxidation, was besonders in feuchten oder korrosiven Umgebungen wichtig ist. Die Befestigung erfolgt über vorgebohrte Löcher, die in einem Abstand von 1.075 mm angeordnet sind, um eine flexible und sichere Montage zu ermöglichen.

Kompatibilität und Zubehör
Das Chassis ist speziell für Schaltschränke des Typs AX entwickelt, insbesondere für Gehäuse mit einer Höhe von 1.200 mm. Es ist kompatibel mit der Schiene für Innenausbau AX, die für den Einbau erforderlich ist. Die Verwendung in Edelstahlgehäusen der AX-Serie ist ebenfalls möglich, jedoch ebenfalls nur in Verbindung mit der entsprechenden Innenausbau-Schiene. Die Montage erfolgt ausschließlich in Verbindung mit dieser Schiene, um eine stabile und sichere Befestigung zu gewährleisten.

Montage und Installation
Die Installation des System-Chassis erfolgt in den vorgesehenen Gehäusen der AX-Serie mit einer Höhe von 1.200 mm. Dazu ist die Schiene für Innenausbau AX erforderlich, die als Grundlage für die Montage dient. Das Chassis wird an der Schiene befestigt, wobei das mitgelieferte Befestigungsmaterial verwendet wird. Für den Einbau in Stahlblechgehäuse ist die Verwendung der Schiene unerlässlich. Bei der Montage eigener Komponenten am Chassis sind Blechschrauben oder gewindeformende Schrauben M5 erforderlich, um eine feste Verbindung zu gewährleisten.

Vorteile im Betrieb
Das System-Chassis bietet eine stabile und zuverlässige Montagebasis für verschiedene Bauteile im Schaltschrank. Die verzinkte Oberfläche sorgt für einen hohen Korrosionsschutz, was die Lebensdauer des Produkts verlängert. Die präzise Befestigungsgeometrie mit einem Abstand von 1.075 mm ermöglicht eine flexible und sichere Montage. Die Kompatibilität mit der Schiene für Innenausbau AX gewährleistet eine einfache und standardisierte Installation in den vorgesehenen Gehäusen. Die Lieferung mit Befestigungsmaterial reduziert den Aufwand für den Monteur und beschleunigt den Einbauvorgang.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Befestigungsmaterial
Abstand Befestigungspunkte	1.075 mm
Einbaumöglichkeiten AX	In Gehäusehöhe 1200 mm, in Verbindung mit der Schiene für Innenausbau AX
Einbaumöglichkeiten AX Edelstahl	In Gehäusehöhe 1200 mm
Montagehinweis	Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX
Hinweis	Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt
Passend für	Gehäusetyp: AX, Passend für Breite oder Höhe oder Tiefe: 1.200 mm
PCF/VE (Cradle-to-Gate)	16,68

---
