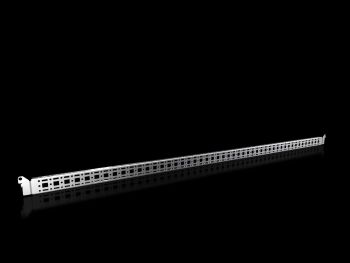

Rittal 8619780 VX System-Chassis 14 x 39 mm, für Höhe: 1400 mm content_copy

Das Rittal System-Chassis VX 8619780 ist ein Stahlblech-Element mit den Abmessungen 14 x 39 mm, speziell für den Einsatz in Schaltschränken des Typs AX konzipiert. Es dient als Befestigungsgrundlage für verschiedene Komponenten wie Kabelkanäle, Kabelschlauchhalter oder Türeinbauten. Das Chassis ist für eine Gehäusehöhe von 1.400 mm ausgelegt und wird in Verbindung mit der Schiene für Innenausbau AX in Stahlblech-Gehäusen montiert. Die Oberfläche ist verzinkt, was eine korrosionsbeständige und langlebige Nutzung ermöglicht.

Einsatzbereiche
Das System-Chassis wird im industriellen Bereich eingesetzt, wo eine sichere und strukturierte Befestigung von Bauteilen im Inneren von Schaltschränken erforderlich ist. Es ist besonders geeignet für Anwendungen, bei denen Kabelverläufe organisiert und zugänglich gehalten werden müssen, beispielsweise in Automatisierungssystemen, Steuerungstechnik oder bei der Installation von Bedien- und Anzeigeeinheiten an Schranktüren. Die Verwendung in Gehäusen der AX-Serie ermöglicht eine standardisierte Montage, die den Anforderungen der industriellen Elektrotechnik entspricht.

Funktionen und Ausstattung im Detail
Das Chassis verfügt über eine gleichmäßige Befestigungsstruktur mit einem Abstand der Befestigungspunkte von 1.275 mm, was eine flexible und präzise Montage von Komponenten ermöglicht. Der Lieferumfang umfasst das Befestigungsmaterial, das für die Installation im Gehäuse benötigt wird. Die Verzinkung der Oberfläche sorgt für einen hohen Korrosionsschutz und eine lange Lebensdauer, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder geringer Aggressivität. Die Abmessungen von 14 x 39 mm ermöglichen eine kompakte Integration in bestehende Schrankstrukturen.

Technik verständlich erklärt
Das System-Chassis ist ein perforiertes Stahlblechprofil, das als Montagebasis dient. Die Bezeichnung 14 x 39 mm beschreibt die Querschnittsabmessungen des Profils. Die Verzinkung schützt das Material vor Oxidation und sorgt für eine gleichmäßige Oberflächenbeschaffenheit. Die Befestigung erfolgt über vorgebohrte Löcher, die in einem Abstand von 1.275 mm angeordnet sind, was eine genaue Positionierung von Schrauben und Halterungen ermöglicht. Die Montage in AX-Gehäusen erfolgt ausschließlich in Verbindung mit der Schiene für Innenausbau AX, um eine stabile und sichere Befestigung zu gewährleisten.

Kompatibilität und Zubehör
Das Chassis ist speziell für Schaltschränke des Typs AX entwickelt und passt in Gehäusehöhen von 1.400 mm. Bei Verwendung in AX-Gehäusen aus Edelstahl ist die Einbauhöhe auf 760 mm beschränkt. Die Kompatibilität mit den Gehäusetypen VX, VX SE, PC, IW und AX wird im Datenblatt bestätigt.

Montage und Installation
Die Installation erfolgt in den Schaltschrank des Typs AX, wobei die Schiene für Innenausbau AX als Basis dient. Das System-Chassis wird an diese Schiene angebracht, wobei die vorgegebenen Befestigungspunkte genutzt werden. Die Montage erfolgt mit dem im Lieferumfang enthaltenen Befestigungsmaterial. Für den Einbau in AX-Gehäusen aus Stahlblech ist die Verwendung der Schiene für Innenausbau AX zwingend erforderlich. Die Befestigung erfolgt über die vorgebohrten Löcher mit einem Abstand von 1.275 mm.

Vorteile im Betrieb
Das System-Chassis bietet eine stabile und sichere Montagebasis für verschiedene Bauteile im Schaltschrank. Die verzinkte Oberfläche sorgt für eine hohe Korrosionsbeständigkeit, was die Lebensdauer erhöht. Die standardisierte Befestigungsstruktur ermöglicht eine schnelle und präzise Installation, wodurch die Montagezeit reduziert wird. Die Kompatibilität mit verschiedenen Gehäusetypen und die Verwendung in Verbindung mit der Schiene für Innenausbau AX gewährleisten eine flexible und zuverlässige Integration in bestehende Systeme. Die Verpackungseinheit umfasst 4 Stück, was die Wirtschaftlichkeit bei größeren Projekten erhöht.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Befestigungsmaterial
Abstand Befestigungspunkte	1.275 mm
Einbaumöglichkeiten AX	In Gehäusehöhe 1400 mm, in Verbindung mit der Schiene für Innenausbau AX
Einbaumöglichkeiten AX Edelstahl	In Gehäusehöhe 760 mm
Montagehinweis	Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX
Hinweis	Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt
Passend für	Gehäusetyp: AX, Passend für Breite oder Höhe oder Tiefe: 1.400 mm
PCF/VE (Cradle-to-Gate)	19,76

---
