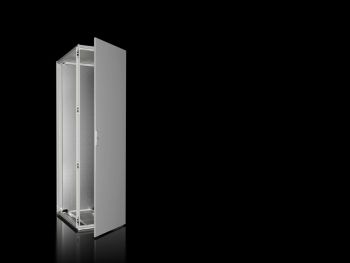

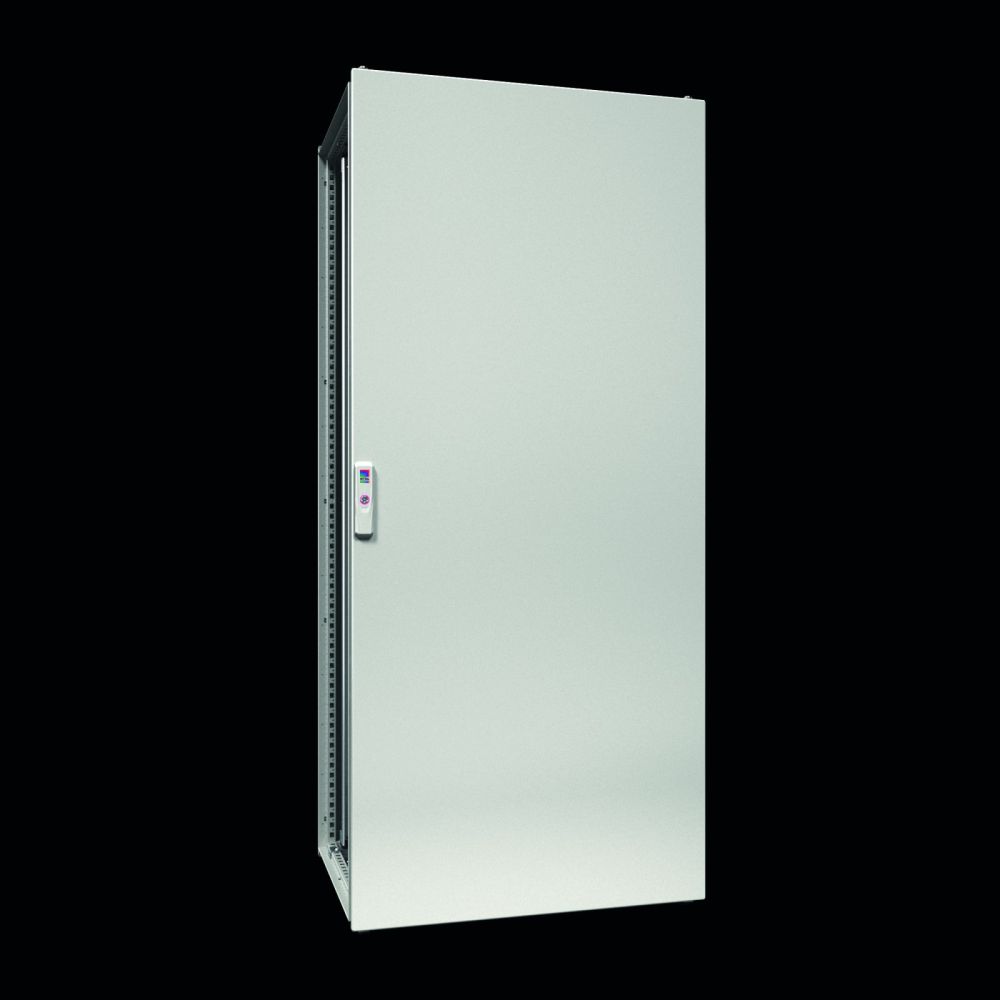

Rittal 8628000 VX Anreih-Schranksystem, 1-türig, 600x2200x800 mm content_copy

Das Rittal VX 8628000 ist ein Anreih-Schranksystem aus Stahlblech, konzipiert für den Einsatz in industriellen Umgebungen. Es verfügt über die Abmessungen Breite 600 mm, Höhe 2.200 mm und Tiefe 800 mm und ist mit einer Montageplatte ausgestattet, die eine sichere Befestigung von Baugruppen ermöglicht. Das Schranksystem ist eintürtig an der Frontseite ausgeführt und bietet somit einen geschlossenen Schutz für die darin installierten elektrischen oder elektronischen Komponenten. Die Tür ist standardmäßig rechts angeschlagen, kann jedoch auf links umgestellt werden, was eine flexible Montage an verschiedenen Standorten ermöglicht.

Einsatzbereiche
Das Schranksystem ist für den Einsatz in Produktionsanlagen, Automatisierungstechnik, Energieversorgungssystemen und anderen industriellen Anwendungen geeignet, wo ein hoher Schutzgrad gegen Staub, Spritzwasser und mechanische Einwirkungen erforderlich ist. Die Schutzart IP 55 nach EN 60 529 gewährleistet einen effektiven Schutz gegen Staub und spritzendes Wasser aus jeder Richtung, was auch den Einsatz im Außenbereich oder in feuchten Innenräumen ermöglicht. Die NEMA-Klassifizierung NEMA 12 und die Type rating nach UL 50E (Type 1, Type 12) bestätigen die Eignung für industrielle Umgebungen mit erhöhten Anforderungen an die Schutzfunktion. Der IK-Code IK10 zeigt eine hohe mechanische Widerstandsfähigkeit gegen Aufprall und Stoß, was das System für Bereiche mit erhöhter mechanischer Belastung geeignet macht.

Funktionen und Ausstattung im Detail
Das Schranksystem besteht aus einem Schrankgerüst aus 1,5 mm starkem Stahlblech, das tauchgrundiert ist, sowie einem Dach, einer Rückwand und Bodenblechen aus gleichem Material und Stärke. Die Tür ist aus 2,0 mm starkem Stahlblech gefertigt und außen pulverbeschichtet mit Strukturlack, was eine hohe Korrosionsbeständigkeit und eine ansprechende Oberfläche bietet. Die Montageplatte aus 3,0 mm starkem Stahlblech ist verzinkt und bietet eine stabile Grundlage für die Installation von Schaltschränken und Baugruppen. Im Lieferumfang sind zwei Montageschienen mit den Abmessungen 18 x 39 mm enthalten, die für die Befestigung von Geräten und Baugruppen verwendet werden. Der Verschluss erfolgt über einen 3 mm Doppelbart, der eine sichere und zuverlässige Verriegelung gewährleistet.

Technik verständlich erklärt
Die Verwendung von Stahlblech in verschiedenen Stärken sorgt für eine hohe mechanische Stabilität und Langlebigkeit des Schranksystems. Die tauchgrundierte und pulverbeschichtete Oberfläche bietet einen hohen Korrosionsschutz, insbesondere in feuchten oder aggressiven Umgebungen. Die Montageplatte aus 3,0 mm Stahlblech ermöglicht eine sichere und stabile Befestigung von elektrischen Baugruppen. Die Schutzart IP 55 bedeutet, dass das System gegen Staub und spritzendes Wasser geschützt ist, was es für den Einsatz in industriellen Umgebungen mit erhöhten Anforderungen an die Umgebungsbedingungen geeignet macht. Der IK-Code IK10 zeigt, dass das Gehäuse gegen mechanische Einwirkungen wie Stoß und Aufprall bis zu einem bestimmten Energielevel geschützt ist.

Kompatibilität und Zubehör
Das Schranksystem ist mit verschiedenen Zubehörteilen kompatibel, die den Einsatz in unterschiedlichen Anwendungsszenarien erweitern. Dazu gehören Nivellierfüße M12 mit einer Verstellhöhe von 18–43 mm, Transportösen für den sicheren Transport, sowie verschiedene Kabeleinführungstüllen in verschiedenen Durchmessern (z. B. 13 mm, 21 mm) mit IP 55-Schutzart. Weitere Optionen umfassen Komfortgriffe für verschiedene Verschlussarten (z. B. Profilhalbzylinder, ASSA-System, Vorhängeschloss), eine Mehrfachverriegelung für bis zu sechs Vorhängeschlösser, eine Türarretierung und eine Transportstabilisierung für die Tür. Diese Zubehörteile können je nach Anforderung ergänzt werden, um die Funktionalität und Sicherheit des Schranksystems zu optimieren.

Montage und Installation
Die Montage erfolgt über die integrierte Montageplatte und die beiden Montageschienen. Die Tür kann je nach Bedarf auf der linken oder rechten Seite angeschlagen werden, was eine flexible Anpassung an die jeweilige Umgebung ermöglicht. Die Bodenbleche sind geteilt, was eine einfache Montage und Befestigung am Untergrund ermöglicht. Die Verwendung von Nivellierfüßen kann bei unebenen Böden zur Ausrichtung des Schranksystems beitragen. Die Installation von Baugruppen erfolgt über die Montageschienen, die eine sichere Befestigung gewährleisten.

Vorteile im Betrieb
Das Schranksystem bietet eine hohe mechanische Stabilität, einen effektiven Schutz gegen Umwelteinflüsse und eine lange Lebensdauer. Die integrierte Montageplatte und die Montageschienen erleichtern die Installation und Wartung von Baugruppen. Die flexible Türanschlagmöglichkeit und die Kompatibilität mit verschiedenen Zubehörteilen ermöglichen eine Anpassung an unterschiedliche Anforderungen. Die hohe Schutzart IP 55 und der IK-Code IK10 sorgen für eine zuverlässige Funktion auch in anspruchsvollen Umgebungen. Die Verwendung von Stahlblech und einer robusten Oberflächenbeschichtung gewährleistet eine hohe Korrosionsbeständigkeit und Langlebigkeit des Systems.

Allgemein
Material	Schrankgerüst: Stahlblech, 1,5 mm, Dach: Stahlblech, 1,5 mm, Tür: Stahlblech, 2,0 mm, Rückwand: Stahlblech, 1,5 mm, Bodenbleche: Stahlblech, 1,5 mm, Montageplatte: Stahlblech, 3,0 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack, Montageplatte und Bodenbleche: verzinkt
Farbe	RAL 7035
Lieferumfang	Schrankgerüst, Tür(en), Türanschlag rechts, auf links wechselbar, Dachblech, Rückwand, Bodenbleche, Montageplatte, 2 Montageschienen 18 x 39 mm, Verschluss: 3 mm Doppelbart
Breite	600 mm
Höhe	2.200 mm
Tiefe	800 mm
Abmessungen Montageplatte (B x H)	499 mm x 2.096 mm
Schutzart IP nach EN 60 529	IP 55
Schutzart NEMA	NEMA 12
Type rating nach UL 50E	Type 1, Type 12
IK-Code	IK10
Anzahl Türen	1
Grundmaterial	Stahlblech
PCF/VE (Cradle-to-Gate)	320,32 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
