Rittal 8805500 lackiert 500x800x2000 TS Topschrank RAL7035 mit Mpl 1-türig content_copy

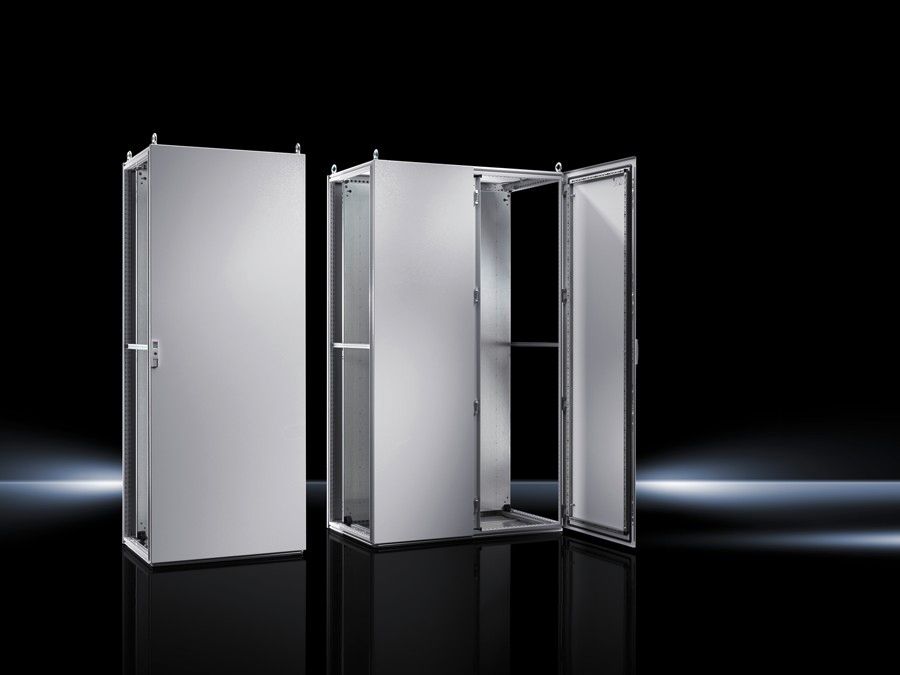

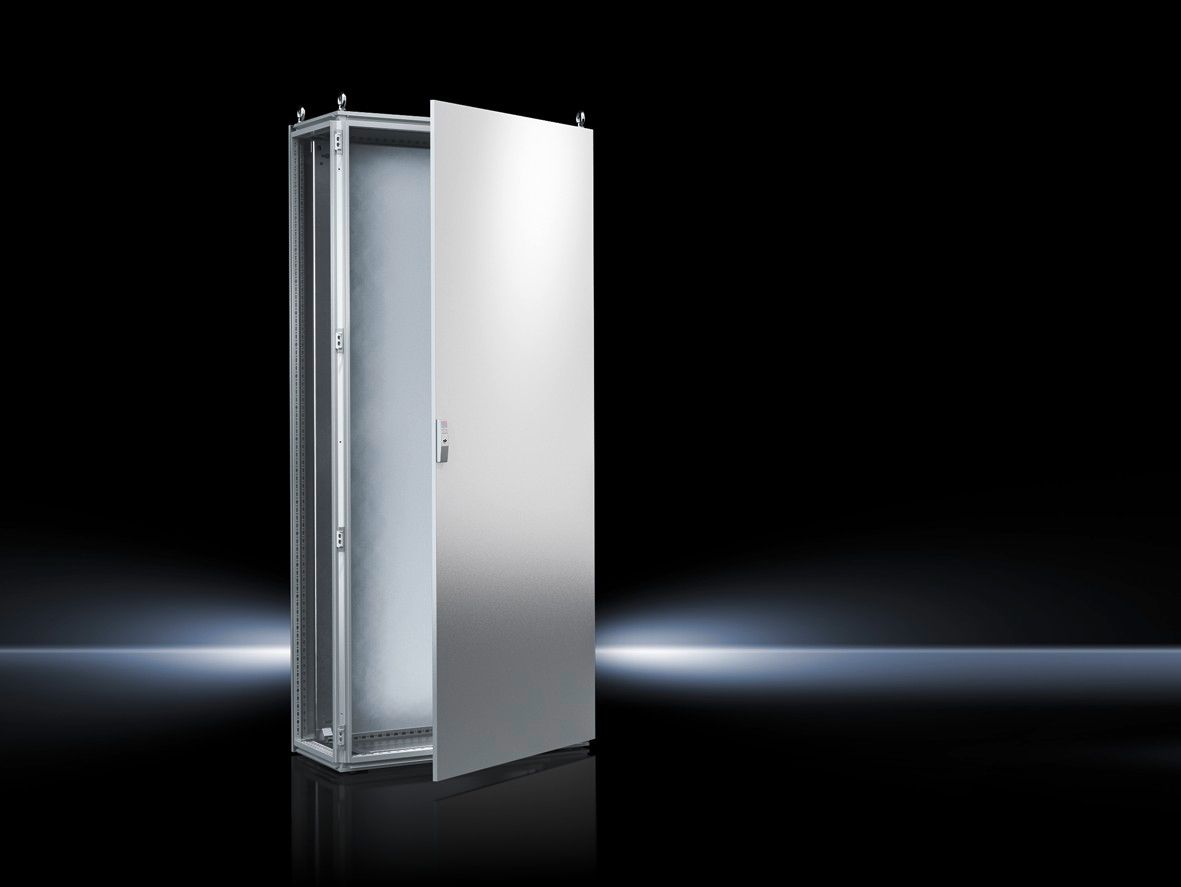

Der Rittal TS 8805.500 ist ein eintüriger Anreih-Schrank aus Stahlblech, konzipiert für den Einsatz in industriellen und technischen Anlagen. Das Schrank-System verfügt über die Abmessungen BHT 800 mm × 2.000 mm × 500 mm und ist speziell für den Einsatz in Reihenkonfigurationen ausgelegt, wobei die symmetrische Profilgestaltung in Breite und Tiefe einen einfachen Anschluss an benachbarte Schränke ermöglicht. Die Fronttür ist standardmäßig rechts angeschlagen, kann jedoch auf die linke Seite umgestellt werden. Das Gehäuse bietet eine Bodenfreiheit von 25 mm und ist mit einer Montageplatte aus 3,0 mm Stahlblech ausgestattet, die seitlich C-gekantet und über integrierte Kunststoffgleitstücke tiefenverstellbar im Raster von 25 mm ist. Die Montageplatte hat die Abmessungen 699 mm × 1.896 mm.

Einsatzbereiche
Der Schrank ist für den Einsatz in Innenräumen sowie in Umgebungen mit erhöhter Verschmutzungsgefahr geeignet. Die Schutzart IP 55 nach EN 60 529 gewährleistet einen Schutz gegen Staub und spritzendes Wasser, was ihn für industrielle Anwendungen mit hohen Anforderungen an die Umgebungsbedingungen qualifiziert. Die Schutzart NEMA 1 und NEMA 12 sowie die Type rating nach UL 50E (Type 1, Type 12) bestätigen die Eignung für trockene Innenräume und für Umgebungen mit leichter Verschmutzung. Der IK-Code IK09 zeigt eine hohe mechanische Festigkeit gegenüber mechanischen Einwirkungen wie Stößen oder Erschütterungen.

Funktionen und Ausstattung im Detail
Das Schrankgerüst besteht aus 1,5 mm starkem Stahlblech, ebenso wie Dach, Rückwand und Bodenbleche. Die Tür ist aus 2,0 mm Stahlblech gefertigt und verfügt über eine geschäumte Dichtung sowie einen vierfach verriegelten Stangenverschluss mit Doppelbarteinsatz nach DIN 43668. Die Türöffnung beträgt standardmäßig 130° nach VDI, kann jedoch nachgerüstet werden auf 180°. Die Scharniere sind mit unverlierbaren Scharnierstiften ausgestattet. Die Rückwand und das Dachblech sind ebenfalls mit aufgeschäumter Dichtung versehen und abnehmbar. Die Oberfläche des Schrankgerüstes ist tauchgrundiert, während Tür, Dach und Rückwand zusätzlich außen pulverbeschichtet sind, wobei die Farbe RAL 7035 (Grau) verwendet wird. Die Montageplatte und die Bodenbleche sind verzinkt.

Technik verständlich erklärt
Die dreifache Oberflächenbehandlung – Tauchgrundierung, Pulverbeschichtung und Verzinkung – sorgt für eine hohe Korrosionsbeständigkeit und Langlebigkeit. Der integrierte automatische Potenzialausgleich aller Flachteile gewährleistet eine sichere elektrische Verbindung und ist für die Befestigung von Erdungsbändern vorbereitet. Die Montageschienen (2 Stück, 18 × 38 mm) ermöglichen die Befestigung von Geräten im DIN-Maßraster von 25 mm. Die horizontale Profile des Schrankgerüstes verfügen über eine zusätzliche Rinne oberhalb der Dichtung, was die Dichtungsfunktion unterstützt. Die vertikalen Profile bieten zwei Montageebenen, was einen platzsparenden Innenausbau ermöglicht.

Kompatibilität und Zubehör
Das System ist nach allen Seiten anreihbar, was eine flexible Anordnung in Reihenkonfigurationen ermöglicht. Als Zubehör sind Seitenwände mit aufgeschäumter Dichtung und Befestigungsschrauben verfügbar, um die Seiten des Schrankes abzuschließen. Alternativ wird das VX Anreih-Schranksystem, 1-türig, BHT 800x2000x500 mm, Artikelnummer 8805000, angeboten, das als Nachfolger oder Alternative fungieren kann.

Montage und Installation
Die Montage erfolgt über die integrierten Montageplatten und die vorgegebenen Bohrungen im DIN-Maßraster von 25 mm. Die tiefenverstellbaren Kunststoffgleitstücke an der Montageplatte ermöglichen eine Anpassung der Tiefe. Die vier Transportösen erleichtern den Transport und die Positionierung des Schrankes. Alle verschraubten Beplankungsteile sind mit automatischem Potentialausgleich ausgestattet, was die elektrische Sicherheit erhöht.

Vorteile im Betrieb
Der Schrank bietet einen deutlichen Raumgewinn durch das symmetrische Profil und ermöglicht einen einfachen Innenausbau. Die hohe mechanische Festigkeit (IK09) und die Schutzart IP 55 sorgen für eine zuverlässige Funktion in anspruchsvollen Umgebungen. Die integrierte Erdungsbereitschaft und der automatische Potenzialausgleich erhöhen die Sicherheit. Die pulverbeschichtete Oberfläche in RAL 7035 gewährleistet eine gleichmäßige und robuste Farbgestaltung.

Allgemein
Material	Schrankgerüst: Stahlblech, 1,5 mm, Dach: Stahlblech, 1,5 mm, Tür: Stahlblech, 2,0 mm, Rückwand: Stahlblech, 1,5 mm, Bodenbleche: Stahlblech, 1,5 mm, Montageplatte: Stahlblech, 3,0 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack, Montageplatte und Bodenbleche: verzinkt
Farbe	RAL 7035
Lieferumfang	Schrankgerüst, Tür(en), Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar, Dachblech, Rückwand, 4 Transportösen, Verschluss: 3 mm Doppelbart, Bodenbleche, Montageplatte, 2 TS Montageschienen 18 x 38 mm
Breite	800 mm
Höhe	2.000 mm
Tiefe	500 mm
Abmessungen Montageplatte (B x H)	699 mm x 1.896 mm
Schutzart IP nach EN 60 529	IP 55
Schutzart NEMA	NEMA 1, NEMA 12
Type rating nach UL 50E	Type 1, Type 12
IK-Code	IK09
Anzahl Türen	1
Grundmaterial	Stahlblech

---
