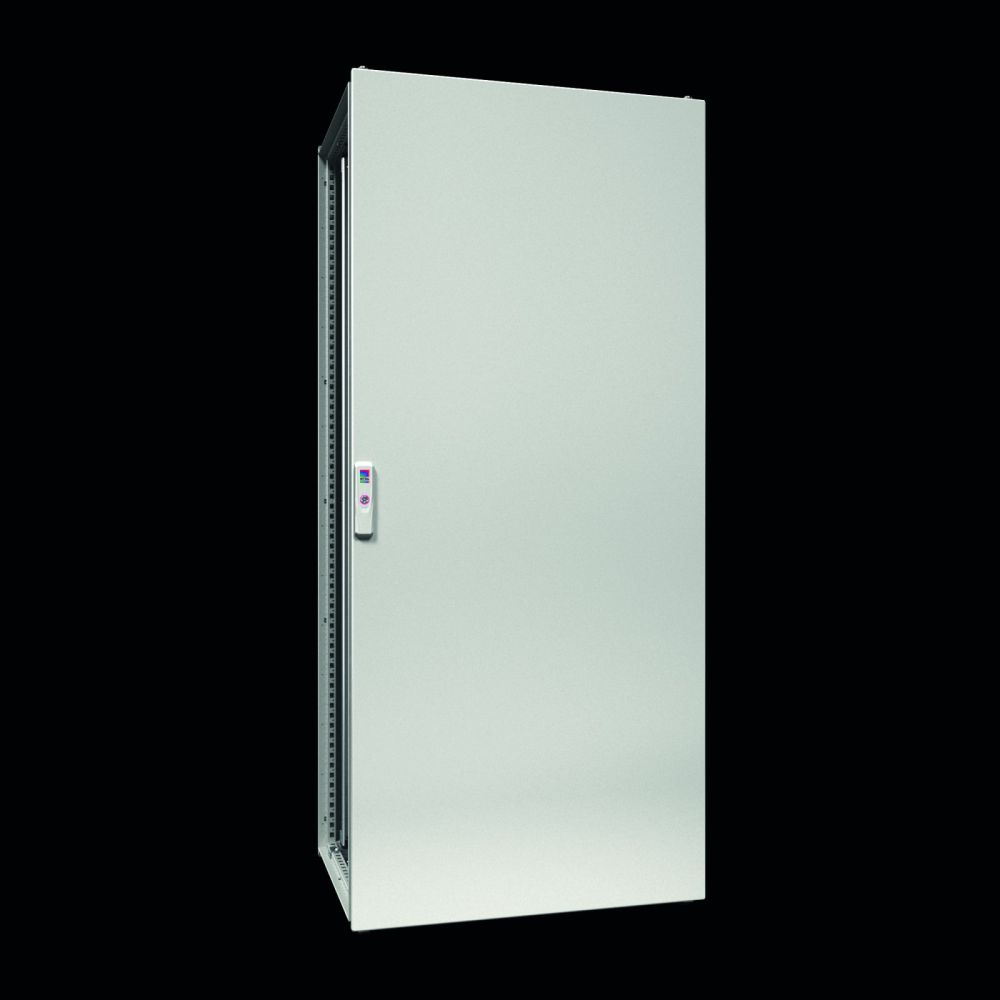

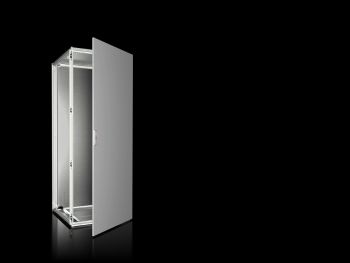

Rittal 8828000 VX Anreih-Schranksystem, 1-türig, 800x2200x800 mm content_copy

Das Rittal VX 8828000 ist ein Anreih-Schranksystem aus Stahlblech, konzipiert für den Einsatz in industriellen Umgebungen, wo eine robuste und zugleich flexible Schaltschranklösung benötigt wird. Das System verfügt über die Abmessungen Breite 800 mm, Höhe 2.200 mm und Tiefe 800 mm und ist als eintüriges Modell an der Frontseite ausgeführt. Es dient als Basisschrank für den Aufbau von Schaltschränken in Anreihkonfigurationen, wobei die Montageplatte und die integrierten Montageschienen die Installation von Baugruppen und Geräten erleichtern. Die Konstruktion aus Stahlblech mit einer Wandstärke von 1,5 mm für das Schrankgerüst, Dach, Rückwand und Bodenbleche sowie 2,0 mm für die Tür und 3,0 mm für die Montageplatte gewährleistet eine hohe mechanische Stabilität.

Einsatzbereiche
Das Schranksystem ist für den Einsatz in industriellen Anlagen, wie in der Fertigungsautomatisierung, der Energieversorgung oder der Prozesssteuerung, geeignet. Die Schutzart IP 55 nach EN 60 529 schützt vor Staub und spritzendem Wasser, was es für Innen- und Außenbereiche mit erhöhter Verschmutzungsgefahr geeignet macht. Die NEMA-Klassifizierung NEMA 12 und die Type rating nach UL 50E (Type 1, Type 12) bestätigen die Eignung für trockene und feuchte Innenräume sowie für Umgebungen mit leichtem Schmutz. Der IK-Code IK10 garantiert einen hohen mechanischen Schutz gegen Aufprall, was das System auch in Umgebungen mit mechanischer Beanspruchung einsetzbar macht.

Funktionen und Ausstattung im Detail
Das Schranksystem wird mit einem Schrankgerüst, einer Tür, einem Dachblech, einer Rückwand, Bodenblechen, einer Montageplatte und zwei Montageschienen 18 x 39 mm geliefert. Die Tür ist standardmäßig rechts angeschlagen, kann aber auf links umgestellt werden, was die Flexibilität bei der Montage erhöht. Der Verschluss erfolgt über ein 3 mm Doppelbart-Schloss, das eine sichere Verriegelung gewährleistet. Die Oberfläche des Schrankgerüstes ist tauchgrundiert, während Tür, Dach und Rückwand außen pulverbeschichtet sind, wobei der Strukturlack eine robuste und verschleißfeste Oberfläche bietet. Die Montageplatte und die Bodenbleche sind verzinkt, um Korrosion zu vermeiden. Die Farbe des Schranksystems ist RAL 7035, ein grauer Ton, der sich in industriellen Umgebungen gut integriert.

Technik verständlich erklärt
Die Verwendung von Stahlblech mit unterschiedlichen Wandstärken sorgt für eine ausgewogene Kombination aus Festigkeit und Gewicht. Die Montageplatte mit den Abmessungen 699 mm x 2.096 mm bietet ausreichend Platz für die Befestigung von Schaltschränken und elektrischen Baugruppen. Die integrierten Montageschienen ermöglichen die schnelle und sichere Montage von Geräten. Die Schutzart IP 55 bedeutet, dass das Gerät vor Staub und spritzendem Wasser geschützt ist, was es für den Einsatz in feuchten oder staubbelasteten Umgebungen geeignet macht. Die NEMA 12-Klassifizierung entspricht einem Schutz gegen Staub, Spritzwasser und leichtes Schmutz, während der IK10-Code einen hohen mechanischen Schutz gegen Aufprall gewährleistet.

Kompatibilität und Zubehör
Das Schranksystem ist mit verschiedenen Zubehörteilen kompatibel, die den Einsatz in unterschiedlichen Anwendungsszenarien erweitern. Dazu gehören Nivellierfüße M12 mit einer Verstellhöhe von 18–43 mm, Transportösen für den Speditionsversand, Kabeleinführungstüllen in verschiedenen Durchmessern (z. B. 13 mm, 21 mm) mit IP 55-Schutz, Mehrfachverriegelungen für bis zu sechs Vorhängeschlösser, Steckerdurchführungstüllen, ein AS Multitool AX/VX 4052000, Seitenwände für HT 2200x800 mm, verschiedene Komfortgriffe für unterschiedliche Verschlusssysteme (z. B. Profilhalbzylinder, ASSA, Vorhängeschloss), Auflaufrollen, Scharniere 180°, Schwenkrahmen in verschiedenen Ausführungen (mit und ohne Blende) sowie eine Türarretierung. Diese Zubehörteile ermöglichen eine individuelle Anpassung des Schranks an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt über die integrierten Montageschienen und die Montageplatte. Die Tür kann je nach Bedarf auf der linken oder rechten Seite angeschlagen werden, was die Anpassung an bestehende Anlagen oder Raumgegebenheiten erleichtert. Die Bodenbleche sind geteilt, was die Montage und den Transport vereinfacht. Die Verwendung von verzinkten Bodenblechen und einer verzinkten Montageplatte sorgt für eine hohe Korrosionsbeständigkeit. Die Schrankkonstruktion ist so ausgelegt, dass sie sich einfach in bestehende Anreihkonfigurationen integrieren lässt.

Vorteile im Betrieb
Das Schranksystem bietet eine hohe mechanische Stabilität und einen zuverlässigen Schutz gegen Umwelteinflüsse. Die integrierten Montageelemente ermöglichen eine schnelle und sichere Installation von Geräten. Die Möglichkeit, die Tür auf der linken oder rechten Seite anzuordnen, erhöht die Flexibilität bei der Planung und Montage. Die Verwendung von Stahlblech mit unterschiedlichen Wandstärken sorgt für eine ausgewogene Kombination aus Festigkeit und Gewicht. Die Oberflächenbeschichtung gewährleistet eine lange Lebensdauer und hohe beständigkeit gegen Korrosion und Verschleiß. Die Kompatibilität mit verschiedenen Zubehörteilen ermöglicht eine individuelle Anpassung an spezifische Anforderungen.

Allgemein
Material	Schrankgerüst: Stahlblech, 1,5 mm, Dach: Stahlblech, 1,5 mm, Tür: Stahlblech, 2,0 mm, Rückwand: Stahlblech, 1,5 mm, Bodenbleche: Stahlblech, 1,5 mm, Montageplatte: Stahlblech, 3,0 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack, Montageplatte und Bodenbleche: verzinkt
Farbe	RAL 7035
Lieferumfang	Schrankgerüst, Tür(en), Türanschlag rechts, auf links wechselbar, Dachblech, Rückwand, Bodenbleche, Montageplatte, 2 Montageschienen 18 x 39 mm, Verschluss: 3 mm Doppelbart
Breite	800 mm
Höhe	2.200 mm
Tiefe	800 mm
Abmessungen Montageplatte (B x H)	699 mm x 2.096 mm
Schutzart IP nach EN 60 529	IP 55
Schutzart NEMA	NEMA 12
Type rating nach UL 50E	Type 1, Type 12
IK-Code	IK10
Anzahl Türen	1
Grundmaterial	Stahlblech
PCF/VE (Cradle-to-Gate)	391,14 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
