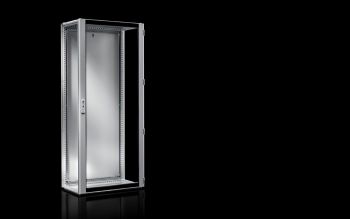

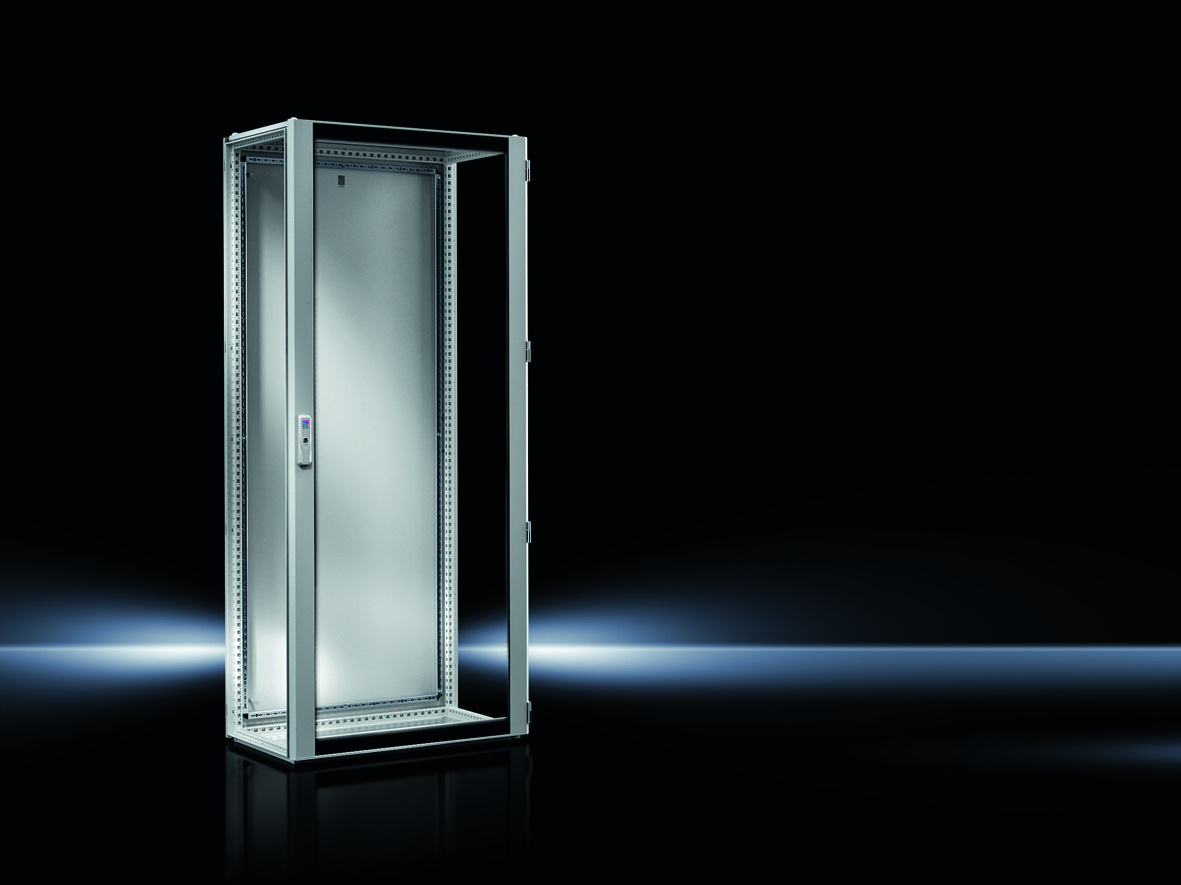

Rittal 8840110 VX Anreih-Schranksystem, 800x2000x800 mm Sichttür content_copy

Das Rittal VX Anreih-Schranksystem, Typ 8840110, ist ein industrieller Schaltschrank mit den Abmessungen Breite 800 mm, Höhe 2.000 mm und Tiefe 800 mm. Es dient als Basiseinheit für den Aufbau modulärer Schaltschrankanlagen in Produktionsumgebungen, bei denen eine hohe mechanische Belastbarkeit und Schutz gegen Staub und Spritzwasser erforderlich sind. Das Gehäuse besteht aus Stahlblech und ist für den Einsatz in Anreihkonfigurationen ausgelegt, wobei alle Seiten anreihbar sind. Die Konstruktion ermöglicht einen platzsparenden und schnellen Innenausbau durch integrierte Montageebenen und Lochung im Maßraster von 25 mm. Die maximale Belastbarkeit beträgt 15.000 N.

Einsatzbereiche
Das Schranksystem ist für den Einsatz in Industrieanlagen, wie Maschinenbau, Fertigungstechnik oder Automatisierungstechnik, geeignet. Die Schutzart IP 55 nach EN 60 529 gewährleistet einen Schutz gegen Staub und Spritzwasser, was es für Innenbereiche mit erhöhter Verschmutzungsgefahr oder gelegentlichen Nässebelastungen geeignet macht. Die NEMA-Klassifizierung umfasst NEMA 1 und NEMA 12, was die Eignung für trockene Innenräume sowie für Umgebungen mit leichtem Schmutz und Spritzwasser bestätigt. Die Type rating nach UL 50E umfasst Type 1 und Type 12, was die Konformität mit nordamerikanischen Sicherheitsstandards belegt. Der IK-Code IK08 zeigt eine hohe mechanische Widerstandsfähigkeit gegen Aufprall und Stoß, was für industrielle Umgebungen mit hohem mechanischen Beanspruchungsrisiko relevant ist.

Funktionen und Ausstattung im Detail
Das Schranksystem verfügt über eine Aluminium-Sichttür an der Frontseite, die mit einer Einscheiben-Sicherheitsglasverglasung (3 mm) ausgestattet ist. Die Tür öffnet sich um 180° und ist mit einem Stangenverschluss vierfach verriegelt, wobei ein Doppelbarteinsatz nach DIN 43668 verwendet wird. Die Türanschläge sind wechselbar, und die Scharniere sind mit unverlierbaren Scharnierstiften versehen. Die Rückseite wird durch eine Stahlblechtür abgedeckt, die ebenfalls mit einem Stangenverschluss und Doppelbarteinsatz ausgestattet ist und sich um 130° öffnen lässt. Diese Tür ist werkzeuglos nachrüstbar auf eine Öffnung von 180°. Beide Türen sind mit einer geschäumten PU-Schaum-Dichtung versehen, um die Schutzart zu gewährleisten.

Technik verständlich erklärt
Die Konstruktion des Schranksystems basiert auf einem symmetrischen Profilrahmen aus Stahlblech mit einer Wandstärke von 1,5 mm für das Gerüst, das Dach und die Bodenbleche. Die Rücktür besteht aus Stahlblech mit einer Wandstärke von 2,0 mm. Die Oberfläche des Schrankgerüsts ist tauchgrundiert, während Tür, Dach und Rückwand zusätzlich außen pulverbeschichtet sind, wobei ein Strukturlack verwendet wird. Die Farbe entspricht RAL 7035. Die Bodenbleche sind dreifach geteilt, herausnehmbar und austauschbar, was eine flexible Montage und Wartung ermöglicht. Das Dachblech ist abnehmbar und mit Dachbefestigungsschrauben M12 versehen. Die elektrische Leitfähigkeit zwischen Rücktür, Dach und Bodenblechen sowie dem Rahmen gewährleistet einen automatischen Potenzialausgleich gemäß DIN 62 208. Die Montage erfolgt über integrierte Blindnietmuttern M6 am Profil, die eine schutzartgerechte Befestigung von Beschlagteilen ermöglichen.

Kompatibilität und Zubehör
Das Schranksystem ist mit verschiedenen Zubehörteilen kompatibel, die für den individuellen Ausbau geeignet sind. Dazu gehören Montagestege, C-Profilschienen, Schaltplantaschen, Nivellierfüße, Kabeleinführungstüllen in verschiedenen Durchmessern, Montageplatten-Zwischenstücke, SM TFT-/Monitorhalterungen, VX System-Chassis in verschiedenen Abmessungen, VX Seitenwände, Komfortgriffe für verschiedene Verschlusssysteme sowie VX Tragschienen. Diese Komponenten ermöglichen eine anwendungsspezifische Anpassung des Schranks an die jeweiligen technischen Anforderungen.

Montage und Installation
Die Montage erfolgt über den integrierten Bodenrahmen mit Bodenverstärkung, der eine Befestigung am Untergrund ermöglicht. Die Lochung im Maßraster von 25 mm an allen Profilen erlaubt die Verwendung von Käfigmuttern und metrischen Schrauben bis M8. Die Innenseite des Schranks ist von innen und außen zugänglich, was den platzsparenden und schnellen Innenausbau erleichtert.

Vorteile im Betrieb
Das Schranksystem bietet eine hohe mechanische Stabilität und einen zuverlässigen Schutz gegen Umwelteinflüsse. Die modulare Konstruktion ermöglicht eine flexible Erweiterung und Anpassung an unterschiedliche Anforderungen. Die integrierten Montage- und Befestigungselemente reduzieren die Montagezeit und erhöhen die Effizienz bei der Installation. Die elektrische Leitfähigkeit der Bauteile sorgt für einen sicheren Potenzialausgleich, was die Sicherheit im Betrieb erhöht. Die QR-Codes auf Dach, Rücktür und Typenschild ermöglichen eine eindeutige Kennzeichnung und den einfachen Abruf relevanter Produktinformationen und Dokumentationen.

Die Lieferung umfasst das Schrankgerüst, die Aluminium-Sichttür vorne (180°), die Stahlblechtür hinten (130°), die Verschlüsse vorne und hinten (3 mm Doppelbart), das Dachblech und die Bodenbleche.

Die Oberfläche ist tauchgrundiert, wobei Tür, Dach und Rückwand zusätzlich außen pulverbeschichtet sind. Die Farbe entspricht RAL 7035. Die Schutzart IP 55, NEMA 1 und NEMA 12 sowie der IK-Code IK08 gewährleisten eine hohe Zuverlässigkeit in industriellen Umgebungen. Die PCF-Werte (Cradle-to-Gate) betragen 221,7 kg CO2 eq (Kategorie B), wobei der Wert näherungsweise auf Basis des Produktgewichts berechnet und selbst deklariert wurde.

Die Produktbeschreibung basiert auf den Angaben des Herstellers Rittal und den verfügbaren technischen Datenblättern. Die Beschreibung enthält keine nicht belegten Aussagen oder Werbeformulierungen.

Allgemein
Material	Schrankgerüst: Stahlblech, 1,5 mm, Dach: Stahlblech, 1,5 mm, Sichttür: Einscheiben-Sicherheitsglas, 3 mm, Rücktür: Stahlblech, 2,0 mm, Bodenbleche: Stahlblech, 1,5 mm
Oberfläche	Schrankgerüst: tauchgrundiert, Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack
Farbe	RAL 7035
Lieferumfang	Schrankgerüst, Aluminium-Sichttür vorne (180°), Stahlblechtür hinten (130°), Verschluss vorne und hinten: 3 mm Doppelbart, Dachblech, Bodenblech
Breite	800 mm
Höhe	2.000 mm
Tiefe	800 mm
Schutzart IP nach EN 60 529	IP 55
Schutzart NEMA	NEMA 1, NEMA 12
Type rating nach UL 50E	Type 1, Type 12
IK-Code	IK08
Grundmaterial	Stahlblech
PCF/VE (Cradle-to-Gate)	221,7 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
