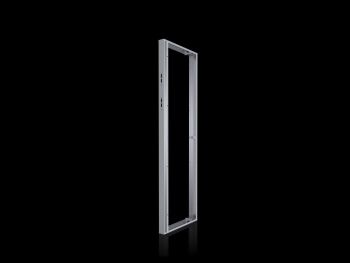

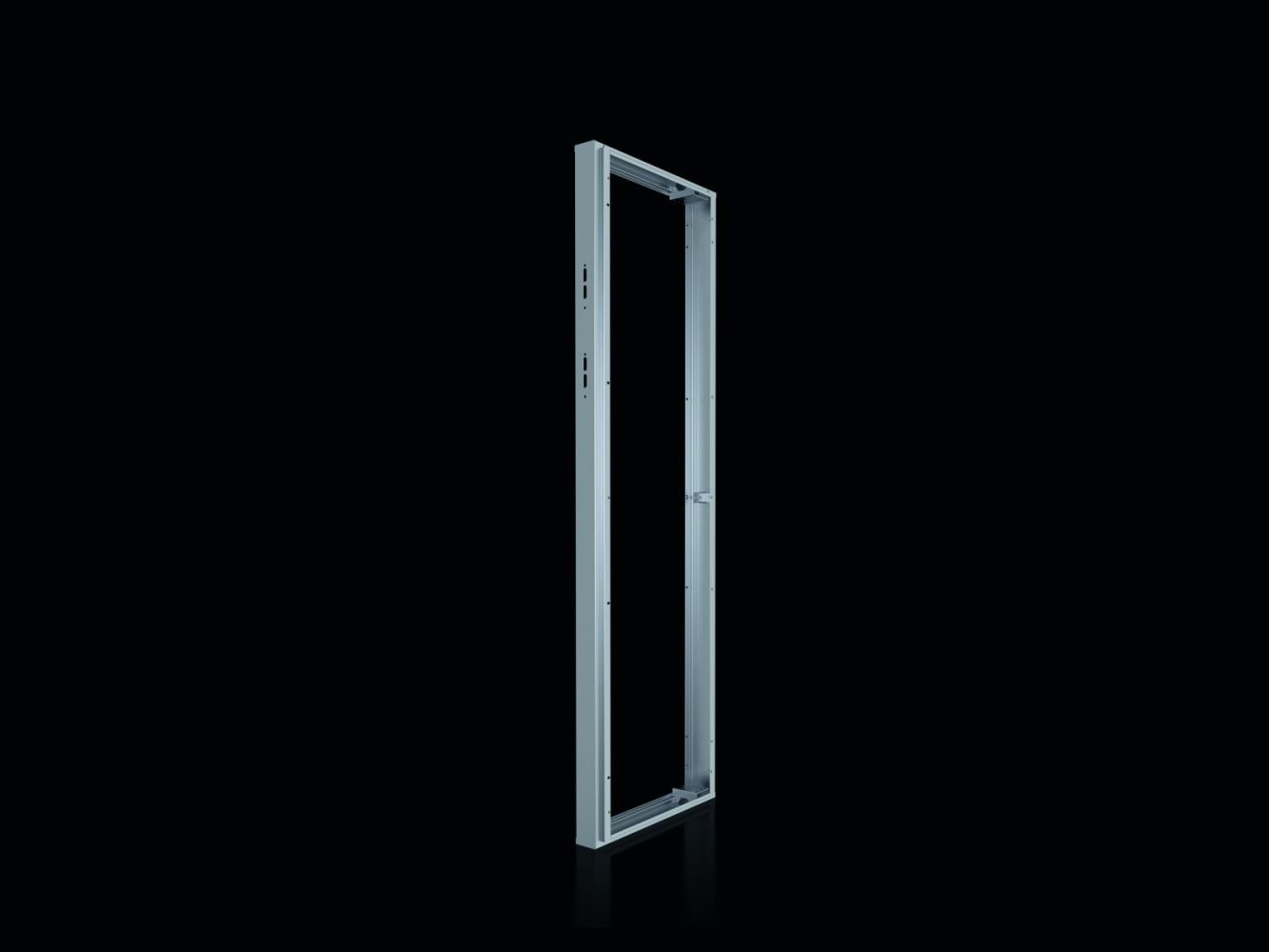

Rittal 8952010 VX Trennschalterhaube Edelstahl 103x2000x600 mm content_copy

Die Rittal VX 8952010 Trennschalterhaube ist ein Edelstahl-Modul für die Integration in eintürige Schaltschränke der Baureihe VX. Sie dient der Umwandlung eines Standard-Schaltschranks in einen Trennschalterschrank, der die Anforderungen der UL 508 A erfüllt. Die Haube ist aus Edelstahl 1.4301 (AISI 304) mit einer Wandstärke von 1,5 mm gefertigt, was eine hohe Korrosionsbeständigkeit und mechanische Festigkeit gewährleistet. Die Abmessungen betragen 103 mm Breite, 2.000 mm Höhe und 600 mm Tiefe. Die Montage erfolgt ausschließlich an eintürigen Schränken mit Türrohrrahmen, wobei die Haube wahlweise links oder rechts am Schrank angebracht werden kann.

Einsatzbereiche
Die Trennschalterhaube ist für die Verwendung in industriellen Elektroanlagen konzipiert, insbesondere in Anreih-Kombinationen. Sie ermöglicht die sichere Trennung von elektrischen Anlagen gemäß UL-Vorschriften. Die Haube ist für die Verwendung mit Betätigungshebeln von Hauptschaltern verschiedener Hersteller ausgelegt, darunter Allen Bradley, Square D, General Electric, Eaton und Siemens. Die Kompatibilität umfasst spezifische Modelle wie die Siemens-Bedienmechanismen mit Bowdenzug (z. B. 3VA9137-0CK12, 3VA9277-0CK12, 3VA9477-0CK12) sowie tiefenvariable Mechanismen (z. B. 3VA9138-0DK72). Die Haube ist für die Integration in Schaltschränke mit NEMA 12- und Type 1-Schutzart geeignet, wobei die Gesamtschutzart IP 55 in Verbindung mit VX-Schränken erreicht wird.

Funktionen und Ausstattung im Detail
Die Haube ist mit einer Haupttürverriegelung ausgestattet, die die Sicherheitsverriegelung von Schaltschränken und Schaltschrank-Kombinationen nach UL-Vorschrift ermöglicht. Die integrierte Verriegelung sorgt dafür, dass die Schranktür nur dann geöffnet werden kann, wenn der Trennschalter in der ausgeschalteten Position steht. Die Vorderseite der Haube verfügt über zwei Ausbrüche für Betätigungshebel, die auf unterschiedlichen Höhen montiert werden können, um eine flexible Installation an verschiedenen Schaltertypen zu ermöglichen. Der Lieferumfang umfasst die Haupttürverriegelung, eine Abdeckplatte und das erforderliche Befestigungsmaterial.

Technik verständlich erklärt
Die Trennschalterhaube erfüllt die Anforderungen der UL 508 A, einer Norm für industrielle Steuer- und Schaltschränke, die Sicherheitsanforderungen für die elektrische Trennung und den Zugang zu elektrischen Baugruppen definiert. Die integrierte Verriegelung arbeitet in Verbindung mit der Betätigungsmechanik des Hauptschalters, wodurch eine sichere, mechanische Verriegelung zwischen Schalterstellung und Schrankzugang gewährleistet wird. Die Schutzart IP 55 (staub- und spritzwassergeschützt) in Verbindung mit VX-Schränken macht die Haube für den Einsatz in industriellen Umgebungen mit erhöhter Verschmutzungs- und Feuchtigkeitsbelastung geeignet. Die NEMA 12-Schutzart entspricht einem Schutz gegen Staub, Spritzwasser und leichtes Sprühen, was für Innenanlagen typisch ist.

Kompatibilität und Zubehör
Die Haube ist speziell für die Verwendung mit Schaltschränken der Baureihe VX entwickelt. In Verbindung mit einem Montageplatten-Zwischenstück kann die Montagefläche des Hauptschrankes um bis zu 14 % vergrößert werden, was die Installation von zusätzlichen Baugruppen erleichtert. Passendes Zubehör umfasst Türverriegelungen für Anreih-Kombinationen, Nebentürverriegelungen sowie Montageplatten-Zwischenstücke für VX- und TS-Schränke. Die Haube ist nicht für Schränke ohne Türrohrrahmen vorgesehen.

Montage und Installation
Die Montage erfolgt an einem eintürigen Schrank mit Türrohrrahmen. Die Haube kann links oder rechts am Schrank angebracht werden, wodurch die Flexibilität bei der Planung von Anreih-Kombinationen erhöht wird. Die komplette Einbaufläche des Schrankes bleibt erhalten, da die Haube nicht in die Montagefläche des Schrankes eingreift. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material.

Vorteile im Betrieb
Die Trennschalterhaube ermöglicht die sichere und normgerechte Trennung von elektrischen Anlagen, was die Wartung und Instandhaltung sicherer gestaltet. Die Verwendung von Edelstahl gewährleistet eine lange Lebensdauer auch in korrosiven Umgebungen. Die integrierte Verriegelung reduziert das Risiko von Fehlbedienungen und erhöht die Sicherheit für den Bediener. Die Kompatibilität mit verschiedenen Schalterherstellern und die Möglichkeit der Montage an unterschiedlichen Positionen erhöhen die Flexibilität bei der Planung und Installation von Schaltschränken. Die Erweiterung der Montagefläche durch das Montageplatten-Zwischenstück bietet zusätzlichen Platz für Baugruppen, ohne die Schrankabmessungen zu verändern.

Allgemein
Material	Edelstahl 1.4301 (AISI 304), 1,5 mm
Lieferumfang	Inkl. Haupttürverriegelung, Abdeckplatte und Befestigungsmaterial.
Breite	103 mm
Höhe	2.000 mm
Tiefe	600 mm
Hinweis	Montage der Haube nur an einem eintürigen Schrank mit Türrohrrahmen
Type rating nach UL 50E	Type 1, Type 12
Schutzart IP nach EN 60 529	IP 55 in Verbindung mit Schränken der Baureihe VX
Schutzart NEMA	NEMA 12 (in Verbindung mit Schränken der Baureihe VX)

---
