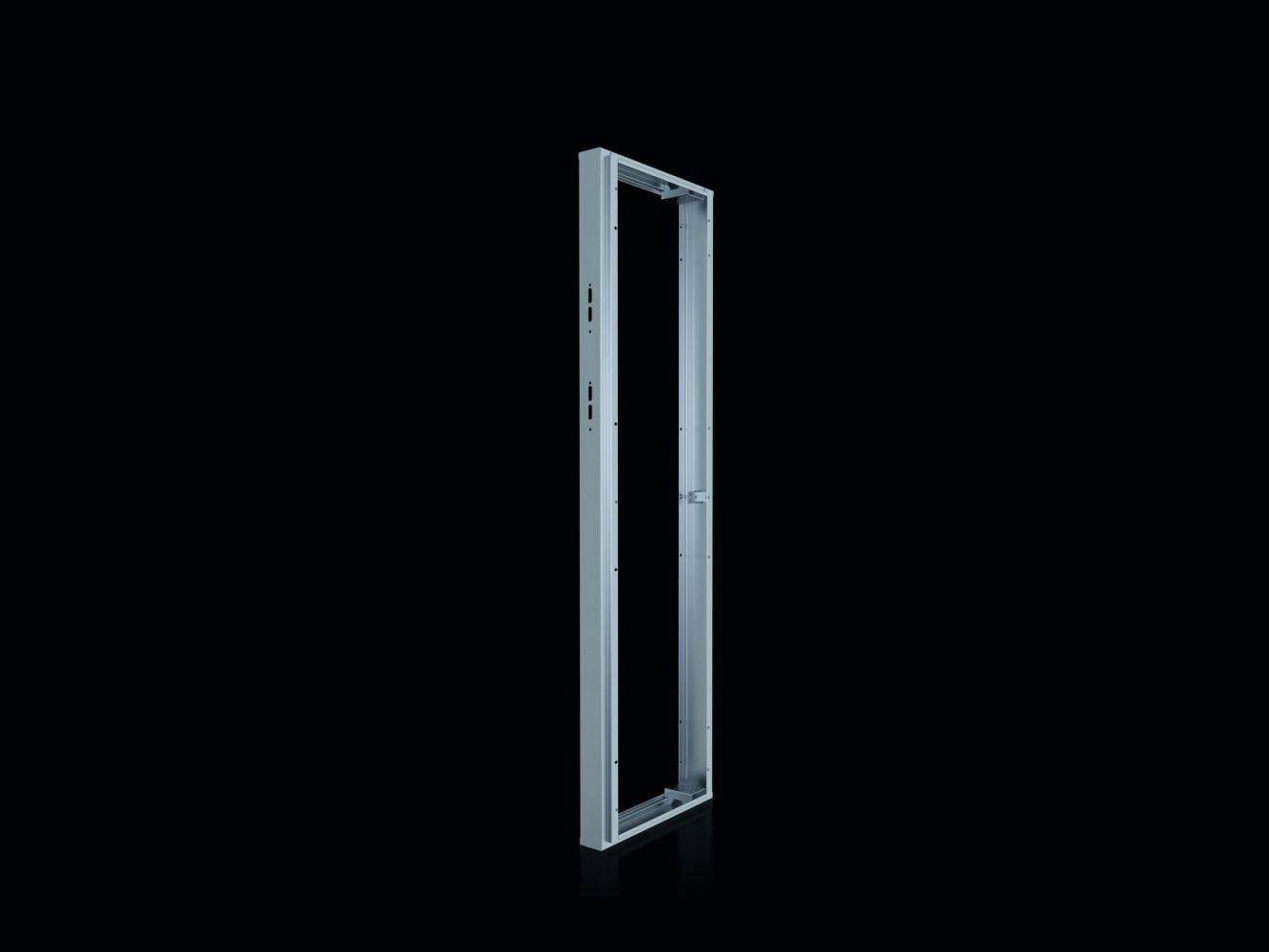

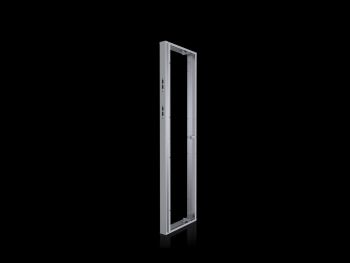

Rittal 8952030 VX Trennschalterhaube Edelstahl 103x1800x500 mm content_copy

Die Rittal VX 8952030 ist eine Trennschalterhaube aus Edelstahl 1.4301 (AISI 304) mit einer Wandstärke von 1,5 mm, speziell für die Integration in eintürige Schaltschränke der Baureihe VX konzipiert. Die Haube hat die Abmessungen BHT 103 mm × 1.800 mm × 500 mm und dient der Umwandlung eines Standard-Schaltschranks in einen Trennschalterschrank, der die Anforderungen der UL 508 A erfüllt. Sie ist für den Einsatz in industriellen Anlagen vorgesehen, wo eine sichere und zugelassene Trennung von Stromkreisen erforderlich ist, insbesondere in Anreih-Kombinationen.

Einsatzbereiche
Die Trennschalterhaube ist für den Einsatz mit Hauptschaltern verschiedener Hersteller ausgelegt, darunter Allen Bradley, Square D, General Electric, Eaton und Siemens. Die Kompatibilität umfasst spezifische Modelle wie die Allen Bradley 1494 F-M1/P1/S1 und 140 U-K-FCX04, Square D 9422 A1, General Electric TDA Typ 1 und 2, sowie Eaton-Modelle NZM2(3)-XSH-12-...-NA für Type 4x und Type 12. Bei Siemens sind sowohl Bedienmechanismen mit Bowdenzug (z. B. 3VA9137-0CK12, 3VA9277-0CK12, 3VA9477-0CK12) als auch tiefenvariable Mechanismen (z. B. 3VA9138-0DK72, 3VA9278-0DK72, 3VA9478-0DK72) unterstützt. Die Haube ermöglicht die sichere Verriegelung der Schranktür in Verbindung mit der Betätigungsmechanik und Nebentürverriegelung.

Funktionen und Ausstattung im Detail
Die Haube ist mit einer Haupttürverriegelung ausgestattet, die die Sicherheitsverriegelung von Schaltschränken und Schaltschrank-Kombinationen nach UL-Vorschriften gewährleistet. Die Montage erfolgt wahlweise links oder rechts am Schrank, wodurch alle eintürigen Anreih-Schaltschränke zum Trennschalterschrank ausgebaut werden können. Die komplette Einbaufläche des Schrankes bleibt erhalten. Zwei Ausbrüche auf der Vorderseite ermöglichen den Einbau von Betätigungshebeln auf unterschiedlichen Höhen. In Verbindung mit einem integrierbaren Montageplatten-Zwischenstück kann die Montagefläche des Hauptschrankes um bis zu 14 % vergrößert werden.

Technik verständlich erklärt
Die Trennschalterhaube ist aus hochwertigem Edelstahl 1.4301 (AISI 304) gefertigt, der eine hohe Korrosionsbeständigkeit und mechanische Festigkeit bietet. Die Wandstärke von 1,5 mm gewährleistet eine ausreichende Stabilität für den industriellen Einsatz. Die Haube ist für die Montage an einem eintürigen Schrank mit Türrohrrahmen vorgesehen. Die integrierte Haupttürverriegelung sorgt dafür, dass die Schranktür nur dann geöffnet werden kann, wenn der Trennschalter in der Ausschaltstellung ist, was die Sicherheit bei Wartungsarbeiten erhöht. Die Schutzart IP 55 in Verbindung mit Schränken der Baureihe VX schützt vor Staub und spritzendem Wasser, was sie für den Einsatz in industriellen Umgebungen geeignet macht. Die NEMA-Schutzart 12 (in Verbindung mit VX-Schränken) entspricht den Anforderungen für geschlossene, staub- und spritzwasserdichte Gehäuse in Innenräumen.

Kompatibilität und Zubehör
Die Haube ist kompatibel mit den genannten Hauptschalter-Modellen und kann in Kombination mit Nebentürverriegelungen und Schubstangen für Anreih-Kombinationen eingesetzt werden. Passendes Zubehör umfasst Türverriegelungen für Anreih-Kombinationen, Betätigungshebel, Nebentürverriegelungen sowie Montageplatten-Zwischenstücke für TS und VX Seitenwände verschraubbar für HT: 1800x500 mm. Diese Komponenten ermöglichen eine flexible und sichere Integration in bestehende Schaltschrankanlagen.

Montage und Installation
Die Montage der Haube erfolgt an einem eintürigen Schrank mit Türrohrrahmen. Die Haube kann wahlweise links oder rechts am Schrank angebracht werden. Die Lieferung umfasst die Haupttürverriegelung, eine Abdeckplatte und das erforderliche Befestigungsmaterial. Die Installation erfolgt durch Verschraubung an der Schranktür, wobei die vorgesehenen Ausbrüche für die Betätigungshebel berücksichtigt werden müssen. Die Montage ist so ausgelegt, dass die Einbaufläche des Schrankes nicht eingeschränkt wird.

Vorteile im Betrieb
Die Trennschalterhaube ermöglicht die Umwandlung bestehender Schaltschränke in Trennschalterschränke, die den Anforderungen der UL 508 A entsprechen. Dies reduziert die Notwendigkeit, neue Schränke zu beschaffen, und erhöht die Sicherheit bei Wartungs- und Instandhaltungsarbeiten. Die wahlweise Montageposition links oder rechts bietet Flexibilität bei der Anordnung in Anreih-Kombinationen. Die Vergrößerung der Montagefläche um bis zu 14 % durch das Montageplatten-Zwischenstück bietet zusätzlichen Platz für Baugruppen. Die Verwendung von Edelstahl 1.4301 sorgt für eine lange Lebensdauer und hohe Korrosionsbeständigkeit in industriellen Umgebungen.

Allgemein
Material	Edelstahl 1.4301 (AISI 304), 1,5 mm
Lieferumfang	Inkl. Haupttürverriegelung, Abdeckplatte und Befestigungsmaterial.
Breite	103 mm
Höhe	1.800 mm
Tiefe	500 mm
Hinweis	Montage der Haube nur an einem eintürigen Schrank mit Türrohrrahmen
Type rating nach UL 50E	Type 1, Type 12
Schutzart IP nach EN 60 529	IP 55 in Verbindung mit Schränken der Baureihe VX
Schutzart NEMA	NEMA 12 (in Verbindung mit Schränken der Baureihe VX)

---
