Rittal 9340340 OM-Adapter mit Anschlussleitungen content_copy

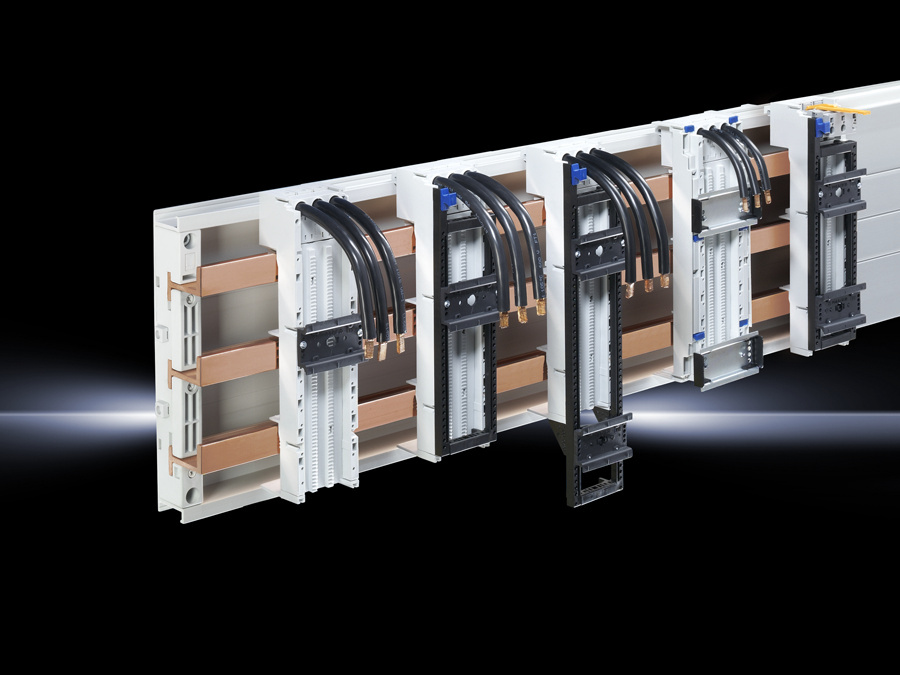

Der Rittal SV 9340340 ist ein OM-Adapter mit Anschlussleitung, speziell für den Einsatz in industriellen Stromverteilungssystemen konzipiert. Er dient als Übergangselement zwischen Sammelschienen und elektrischen Baugruppen, insbesondere in Schaltschränken mit dem Rittal RiLine60-System. Das Gerät ist für eine maximale Bemessungsstromstärke von 25 A ausgelegt und verfügt über eine Bemessungsbetriebsspannung von 690 V, 3~, was es für Anwendungen in mittlerer Spannungsebene geeignet macht. Die Ausführung mit Anschlussleitung ermöglicht eine direkte elektrische Verbindung, wobei die Leitungen mit einem Querschnitt von AWG 12 (entsprechend etwa 4 mm²) und einer Länge von 130 mm ausgeführt sind. Das Gehäuse besteht aus Polyamid (PA 6.6), das gemäß UL 94-V0 flammhemmend ist, was eine hohe Sicherheit bei thermischer Belastung gewährleistet. Die Farbe des Chassis ist RAL 7035, ein grau-beiges Standardfarbton in der Industrie.

Einsatzbereiche
Der OM-Adapter wird in industriellen Elektroinstallationen eingesetzt, insbesondere in Schaltschränken, wo eine sichere und zuverlässige Stromverteilung erforderlich ist. Er ist für Schienensysteme mit einem Mittenabstand von 60 mm konzipiert und passt sich an Sammelschienen mit einer Querschnittshöhe von 5 mm oder 10 mm an. Die Verwendung in Systemen wie PLS 800 oder PLS 1600 ist ebenfalls vorgesehen, was ihn für Standardanlagen in der Fertigungstechnik und der Automatisierungstechnik geeignet macht.

Funktionen und Ausstattung im Detail
Der Adapter verfügt über einen Tragrahmen mit den Abmessungen 45 mm x 170 mm, der eine sichere Montage auf einer Tragschiene TS 45C ermöglicht. Die Tragschiene ist mit einem Verschiebeschutz versehen, um eine ungewollte Bewegung während des Betriebs zu verhindern. Die Polzahl beträgt 3-polig, was für die Verwendung in dreiphasigen Wechselstromsystemen typisch ist. Die Anschlussleitungen sind bereits integriert, sodass keine zusätzlichen Kabelverbindungen erforderlich sind. Die maximale Strombelastbarkeit von 25 A und die Spannungsfestigkeit von 690 V machen den Adapter für eine Vielzahl von industriellen Anwendungen geeignet.

Technik verständlich erklärt
Die verwendete Materialkombination aus Polyamid und der flammhemmenden Eigenschaft nach UL 94-V0 sorgt für eine hohe thermische und mechanische Stabilität. Die Anschlussleitungen mit AWG 12 bieten ausreichende Leitfähigkeit für den maximalen Bemessungsstrom von 25 A. Die Länge von 130 mm ermöglicht eine flexible Platzierung innerhalb des Schaltschranks, ohne dass zusätzliche Kabelverlängerungen notwendig sind. Die Montage erfolgt über den Tragrahmen auf einer TS 45C-Schiene, die in vielen industriellen Schaltschranksystemen standardmäßig vorhanden ist.

Kompatibilität und Zubehör
Der Adapter ist kompatibel mit Sammelschienen in den Höhen 5 mm und 10 mm. Als Zubehör sind verschiedene Tragschienen erhältlich, darunter TS45D, TS45D-V, TS45C und TS45M, alle mit einer Breite von 45 mm. Zusätzlich ist ein Pinblock45 verfügbar, der für Tragrahmen mit 45 mm Breite ausgelegt ist. Diese Komponenten ermöglichen eine flexible Anpassung an unterschiedliche Schaltschrankkonfigurationen.

Montage und Installation
Die Montage erfolgt durch Befestigung des Tragrahmens an einer TS 45C-Tragschiene. Die Schiene wird in das Schienensystem eingesetzt, wobei der Mittenabstand von 60 mm eingehalten werden muss. Der Adapter wird dann auf der Schiene positioniert und gesichert. Die Anschlussleitungen sind bereits vormontiert, sodass keine zusätzlichen Kabelverbindungen erforderlich sind. Die Installation erfolgt ohne Werkzeug, da die Tragschiene mit Verschiebeschutz versehen ist.

Vorteile im Betrieb
Der Rittal OM-Adapter bietet eine zuverlässige und sichere Stromverteilung in industriellen Anlagen. Die integrierten Anschlussleitungen reduzieren die Montagezeit und minimieren Fehlerquellen. Die Materialwahl aus Polyamid mit flammhemmenden Eigenschaften erhöht die Sicherheit im Betrieb. Die Kompatibilität mit verschiedenen Sammelschienenhöhen und Schienensystemen erhöht die Flexibilität bei der Planung und Installation von Schaltschränken. Die UL-Zulassung (inkl. C-UL) gewährleistet die Einhaltung internationaler Sicherheitsstandards, insbesondere in Anwendungen, die UL-Anforderungen erfüllen müssen. Die Angabe, dass die technischen Daten für UL-Anwendungen abweichen können, bedeutet, dass bei spezifischen UL-Zulassungen die genauen Werte im jeweiligen Zulassungsdokument zu überprüfen sind.

Hinweis zur Lieferung
Zum Lieferumfang gehört ausschließlich der OM-Adapter mit integrierten Anschlussleitungen. Es sind keine weiteren Komponenten, wie z. B. zusätzliche Tragschienen, Pinblocks oder Werkzeuge, enthalten. Die Angaben zur Gewichtsangabe (Nettogewicht 0,27 kg, Bruttogewicht 0,28 kg) und zur Verpackungseinheit (1 Stück) sind im Artikelstamm separat vermerkt und nicht Bestandteil der Produktbeschreibung.

Zusätzliche technische Angaben
Die elektrischen Werte nach UL (SCCR) umfassen verschiedene Szenarien, darunter 30 kA bis 65 kA bei 600 V und 480 V, je nach verwendeter Sicherungsklasse (z. B. Fuse Class K5, J, Combination Motor Controller). Diese Werte sind relevant für die Auswahl der Sicherung und die Dimensionierung der Schaltanlage. Die Angabe „JDDZ/7“ und „NKJH/7“ bezieht sich auf die spezifischen UL-Prüfbedingungen und -kategorien, die bei der Zulassung berücksichtigt wurden. Die Angabe „Kupferanteil 0,036 kg/Stück“ ist eine Materialangabe und nicht Bestandteil der Funktionsbeschreibung.

Zusammenfassung der zentralen Begriffe

• OM-Adapter: Übergangselement zwischen Sammelschienen und Baugruppen
• 25 A: Maximaler Bemessungsstrom
• 690 V, 3~: Bemessungsbetriebsspannung
• AWG 12: Querschnitt der Anschlussleitungen
• UL 94-V0: Flammhemmende Eigenschaft des Materials
• TS 45C: Typ der Tragschiene

Die technischen Daten sind in der Produkttabelle des Shops separat aufgeführt. Die hier genannten Werte dienen der Erläuterung des Nutzens und der Funktionsweise des Produkts.

Allgemein
Ausführung	mit Anschlussleitung
Material	Polyamid, Brandverhalten gemäß UL 94-V0
Farbe	Chassis: RAL 7035
Anschlussleitungen (AWG)	AWG 12
Bemessungsstrom max.	25 A
Bemessungsbetriebsspannung	690 V, 3~
Hinweis	Die angegebenen technischen Daten können für UL-Anwendungen abweichen
Elektrische Werte UL (SCCR)	30 kA - 600 V, Fuse Class K5 max. 60 A, JDDZ/7, 50 kA - 600 V, Fuse Class K5 max. 35 A, JDDZ/7, 65 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7, 65 kA - 600 V, Fuse Class K5 max. 30 A, JDDZ/7, 50 kA - 480 V, Combination Motor Controller max. 27 A, NKJH/7, 65 kA - 480 V, Combination Motor Controller max. 32 A, NKJH/7
Für Schienensysteme mit Mittenabstand	60 mm
Länge Anschlussleitung	130 mm
Tragschienen-Typ	Tragrahmen, 1 x TS 45C
Polzahl	3-polig
Breite	45 mm
Höhe	208 mm
Tragschienen Anzahl/Höhe	1 / 10 mm
Passend für Sammelschienen	Höhe: 5, 10 mm
Tragrahmen (B x H)	45 mm x 170 mm
Approbationen	UL
Kupferanteil (kg/Stück)	0,036

---
