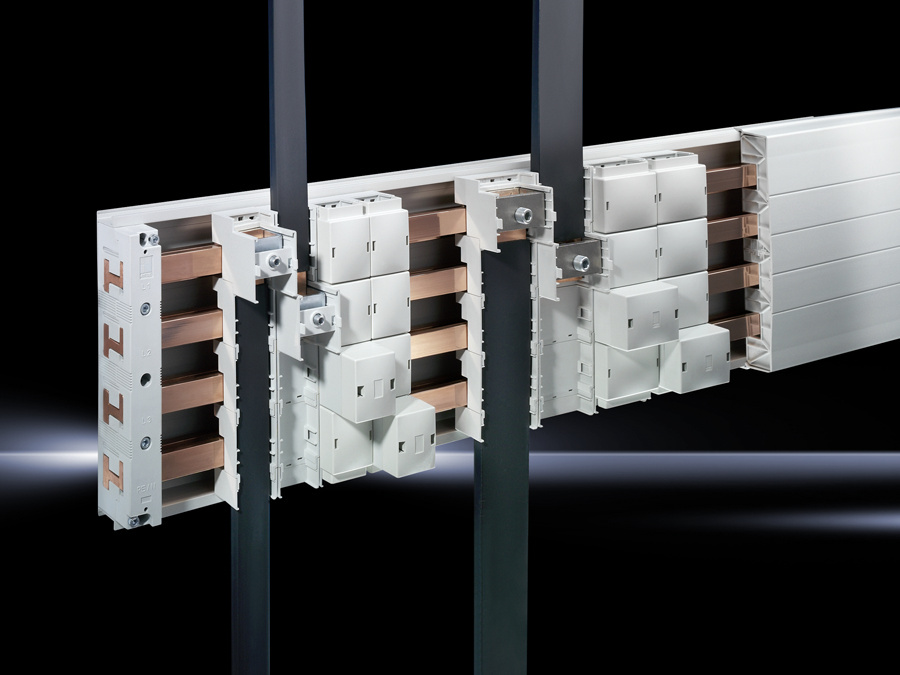

Rittal 9342314 Anschlussadapter 800 A, Ergänzungsset für SV 9342310 content_copy

für SV 9342310 (Aufbau 4-polig), Rundleiteranschluss 95-300 mm², Klemmraum BH: 33x21/26 mm

Anschlussadapter 800A
Anschlussadapter 800A ( Ergänzungsset für 4 poligen Aufbau )
für Sammelschienenstärke 5 / 10 mm sowie PLS 800 / 1600
Anschlussart
Rundleiter feindrähtig mit Aderendhülse: 95 - 185 qmm
Rundleiter mehrdrähtig: 95 - 300 qmm
bei 5mm Sammelschienestärke Klemmraum für lam. Kupferschiene: 33 x 27 mm
bei 10mm Sammelschienestärke Klemmraum für lam. Kupferschiene: 33 x 22
mm
bei UL Anwendungen: AWG 3/0 - MCM 600
System: Rittal RiLine60

Beschreibung: 1-poliges Zusatzmodul zur Ergänzung des 3-poligen Anschlussadapters für 4-poligen Aufbau.
Material: Abdeckung: ABS
Chassis: Polyamid (PA 6.6)
Brandverhalten gemäß UL 94-V0

Farbe: RAL 7035
Hinweis: Die angegebenen technischen Daten können für UL-Anwendungen abweichen
UL-Approbation nur in Verbindung mit AC-Anwendung gültig

Verpackungseinheit: 1 St.
EAN: 4028177536869
Zolltarifnummer: 85369010
eCl@ss 5.1: 27370302
eCl@ss 7.0: 27370304
ETIM 6.0: EC001531

Passend für: Best.-Nr.: 9342.310
Passend für Sammelschienen: mit Querschnitts-Höhe: 5 mm
mit Querschnitts-Höhe: 10 mm

Anzahl Pole: 1-polig
Für Schienensysteme mit Mittenabstand: 60 mm
Abmessungen: Breite: 50 mm
Höhe: 270 mm
Bemessungsbetriebsspannung: 690 V, 1~
Klemmraum für lamellierte Kupferschienen: Breite bei Sammelschienenstärke 5 mm: 33 mm
Höhe bei Sammelschienenstärke 5 mm: 26 mm
Breite bei Sammelschienenstärke 10 mm: 33 mm
Höhe bei Sammelschienenstärke 10 mm: 21 mm
Anschluss für Rundleiter-Querschnitte: feindrähtig mit Aderendhülse: 95 mm² - 185 mm²
mehrdrähtig: 95 mm² - 300 mm²
Bemessungsstrom (max.): 800 A
Gewicht/VE: 0,86 kg

Allgemein
Material	Abdeckung: ABS, Chassis: Polyamid, Brandverhalten gemäß UL 94-V0
Farbe	RAL 7035
Bemessungsstrom max.	800 A
Bemessungsbetriebsspannung	690 V, 1~
Hinweis	Die angegebenen technischen Daten können für UL-Anwendungen abweichen, UL-Approbation nur in Verbindung mit AC-Anwendung gültig
Elektrische Werte UL (SCCR)	65 kA - 480 V, Circuit Breaker max. 600 A, DIVQ/7, 65 kA - 600 V, Fuse Class L max. 800 A, JDDZ/7
Für Schienensysteme mit Mittenabstand	60 mm
Polzahl	1-polig
Passend für Artikel-Nr.	9342.310
Breite	50 mm
Höhe	270 mm
Anschluss von Rundleitern, feindrähtig mit Aderendhülse	95 ‐ 185 mm²
Anschluss von Rundleitern, mehrdrähtig	95 ‐ 300 mm²
Passend für Sammelschienen	Höhe: 5, 10 mm
Klemmraum für lamellierte Kupferschienen bei 5 mm Schienenstärke (B x H)	33 x 26 mm
Klemmraum für lamellierte Kupferschienen (B x H)	33 x 21 mm
Klemmraum für lamellierte Kupferschienen bei 10 mm Schienenstärke (B x H)	33 x 21 mm
Für Schienenstärke	185 mm
Kupferanteil (kg/Stück)	0,096

---
