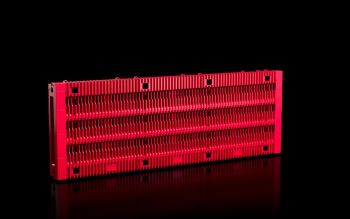

Rittal 9360084 RX RiLineX Board 550 A 3p 60 mm mit Sammelschienen 30x5 mm B: 705 mm
|
230,16 EUR |
|
|
inkl. 28,91 EUR Kupfer- Zuschlag ( 273,89 EUR inkl. MwSt. ) zzgl. Versandkosten: 100,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline | |
| Bestand: 4 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 1571742 |
| Hersteller-Nr.: | 9360084 |
| EAN-Code: | 4028177997349 |
| Gewicht: | 6.616 kg |
| Typ: | RX 9360084 |
Weitere Stromverteilerkomponenten von RittalWeitere Produkte der Kategorie Stromverteilerkomponenten
Alle Produkte von Rittal
Produktinformationen zu Rittal 9360084:

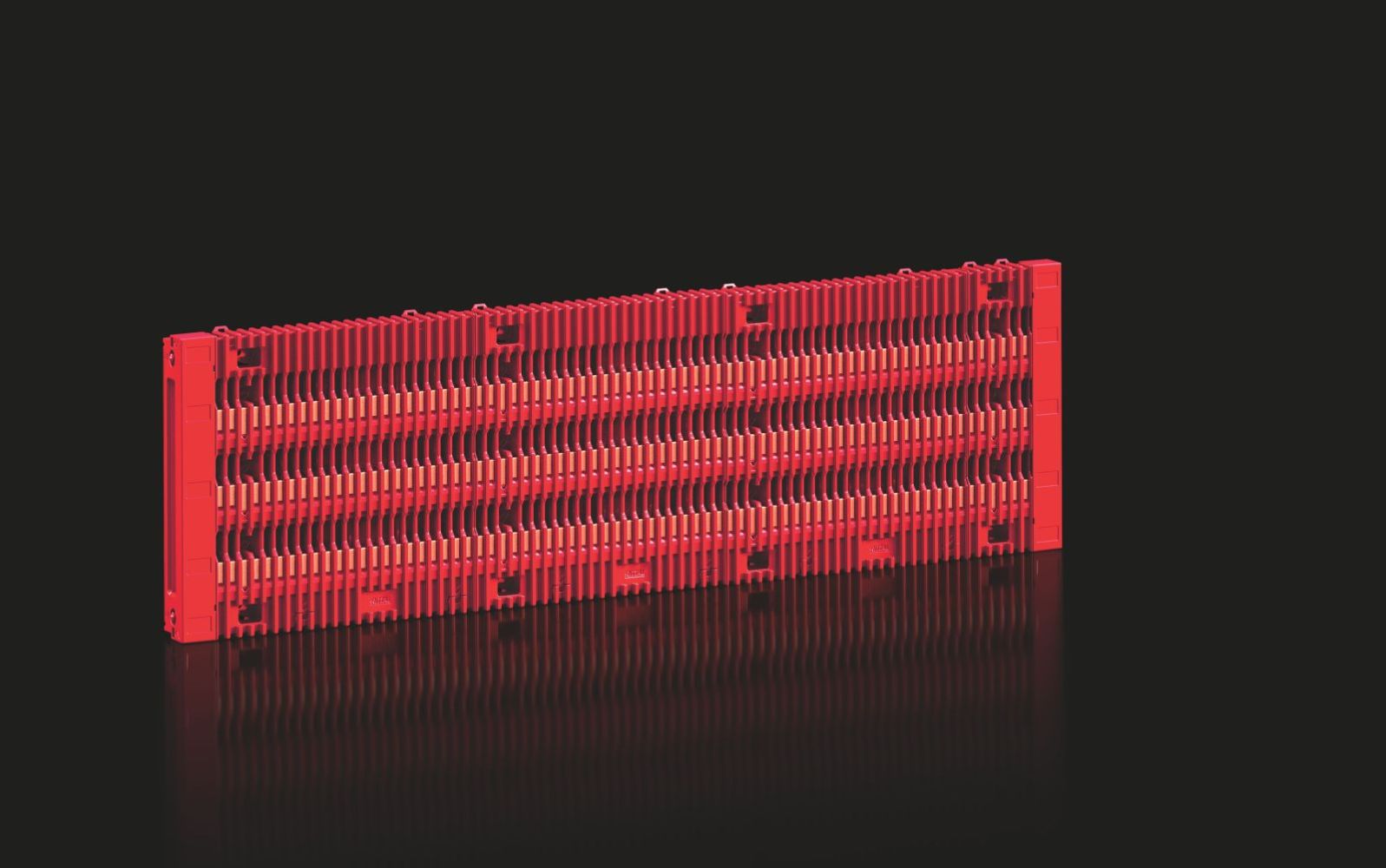

RiLineX Komplett-Board 550 A inkl. Sammelschienen 30 x 5 mm. Länge 705 mm für 800 mm breite Schränke. Einfache und schnelle Anreihung mehrerer Boards über RiLineX Anreihverbinder, ohne dass die Kurzschlussfestigkeit reduziert wird. Eine Kabelführung (z. B. von Steuerleitungen) kann auch im Rückbereich des Boards erfolgen, was zusätzliche Flexibilität beim Systemaufbau ermöglicht. Durch vollständig digitale Produktdaten wird eine deutliche Zeitersparnis bei Planung und Dokumentation erzielt. Das Board ist sowohl IEC 61439 als auch UL 508-zugelassen und kann horizontal, vertikal sowie überkopf montiert werden. Zudem lässt sich das System einfach erweitern. Es eignet sich für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC und bietet somit eine vielseitige Lösung für unterschiedlichste Einsatzbereiche. Im Lieferumfang ist ein vormontiertes Board inklusive Sammelschienen enthalten
| Allgemein | |
| Material | Polyamid (PA 6), Brandverhalten gemäß UL 94, E-Cu |
| Farbe | RAL 35745, RAL 9005 |
| Lieferumfang | Inkl. integrierten Sammelschienen |
| Schutzart IP nach IEC 60 529 | IP 2XB |
| Normen | IEC 61 439-1/-2, UL 508 |
| Bemessungsstrom max. | 550 A |
| Bemessungsstrom (UL) | 540 A |
| Elektrische Werte UL (SCCR) | 45 kA - 600 V, RMS, unprotected, 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7, 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7, 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7, 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Mittenabstand der Sammelschienen | 60 mm |
| Bemessungsstoßspannung Uimp | 12 kV |
| Bemessungsspannung | 1.000 V AC, 1.500 V DC, 600 V AC (UL), 600 V DC (UL) |
| Bemessungsisolationsspannung Ui | 1.000 V AC, 1.500 V DC |
| Bemessungsstoßstromfestigkeit Ipk | 115,5 kA, 94,5 kA (UL) |
| Bemessungskurzzeitstromfestigkeit/t | 45 kA/500 ms |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Sammelschienenabmessung | 30 mm x 5 mm |
| Polzahl | 3-polig |
| Frequenz der Grundschwingung | 50...60 Hz |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 % |
| Betriebstemperaturbereich | -5 °C...55 °C |
| Lagertemperaturbereich | -25 °C...75 °C |
| Breite | 705 mm |
| Höhe | 246 mm |
| Tiefe | 49,2 mm |
| Brandlast | 74,304 MJ/m² |
| Kupferanteil (kg/Stück) | 2,805 |
| PCF/VE (Cradle-to-Gate) | 39,79 |
Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 28,91 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
