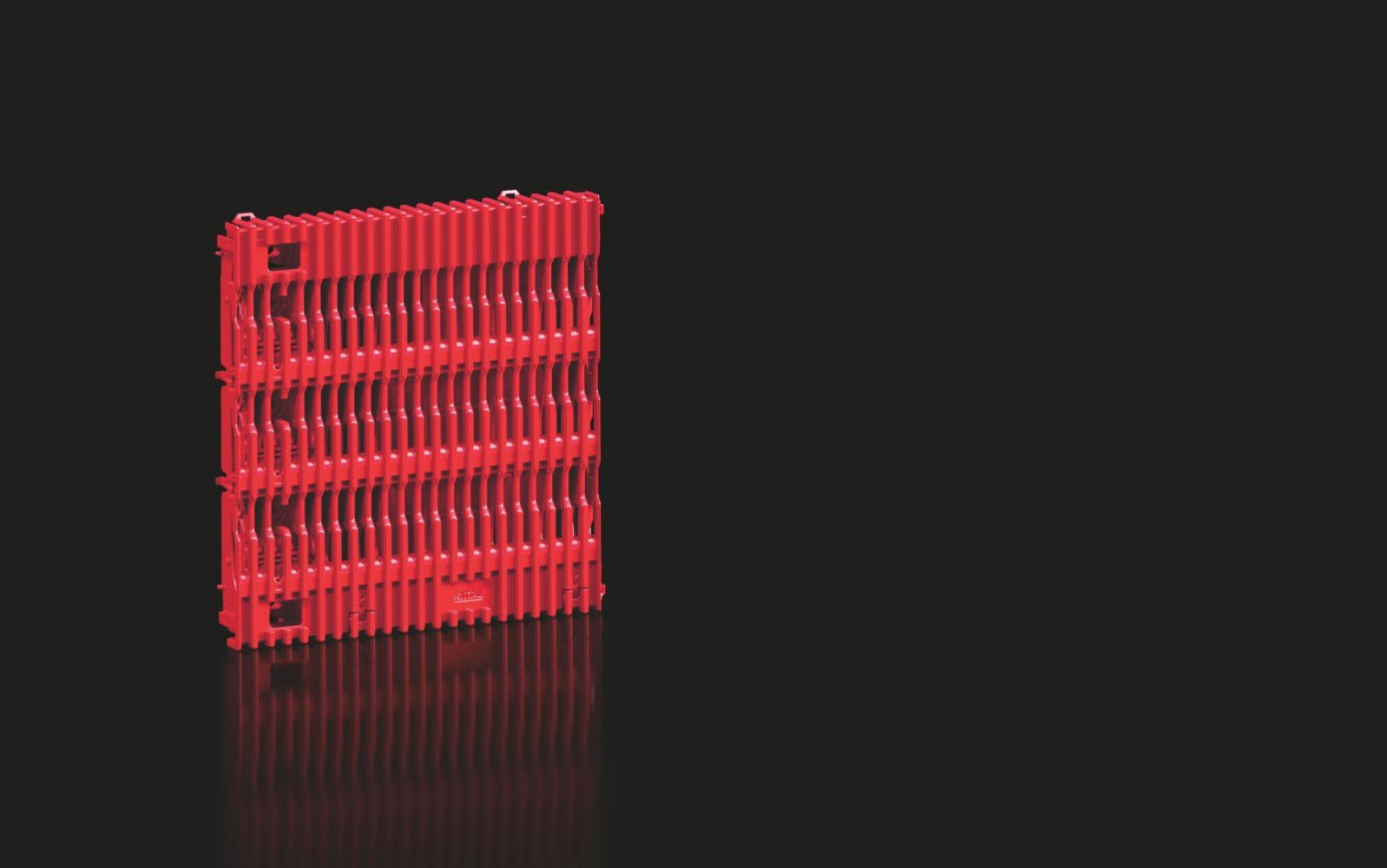

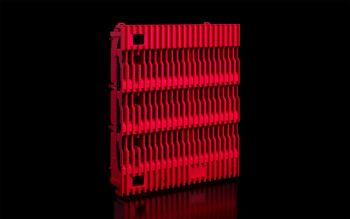

Rittal 9360120 RX RiLineX Basismodul 3-polig L=200 mm 1=6 content_copy

Das Rittal RiLineX Basismodul, Typ RX 9360120, ist ein 3-poliges Modul für modulare Stromverteilerlösungen im industriellen Bereich. Es dient als Grundbaustein für das RiLineX Board-System und ermöglicht die flexible, werkzeuglose Montage von Stromverteilungskomponenten. Das Modul ist aus Polyamid (PA 6) gefertigt, das gemäß UL 94 ein bestimmtes Brandverhalten aufweist, und steht in den Farben RAL 35745 und RAL 9005 zur Verfügung. Es verfügt über einen integrierten, überbaubaren Sammelschienenhalter, der Flachschienen in den Querschnitten 15 x 5 mm bis 30 x 10 mm aufnimmt. Die Konfiguration des Systems erfolgt durch Kombination mehrerer Basismodule, Endmodule, Anreih-Sets und Sammelschienen, wobei die maximale Systemlänge 2400 mm beträgt. Die Montage erfolgt ohne Werkzeug, wodurch die Installation und Erweiterung des Systems vereinfacht wird.

Einsatzbereiche
Das Basismodul ist für Anwendungen im Bereich der industriellen Stromverteilung konzipiert, insbesondere in Umgebungen, in denen eine modulare, skalierbare und flexible Stromversorgung erforderlich ist. Es eignet sich für Wechselstromanwendungen bis 1000 V AC und Gleichstromanwendungen bis 1500 V DC. Die Systeme können horizontal, vertikal oder überkopf montiert werden, was eine Vielzahl von Installationsszenarien abdeckt. Die Kabelführung kann auch im Rückbereich des Boards erfolgen, was zusätzliche Flexibilität bei der Planung und Installation bietet.

Funktionen und Ausstattung im Detail
Das Modul bietet einen Berührungsschutz bis IP 2XB gemäß IEC 60 529, der bei Bedarf auf IP 3X aufrüstbar ist. Es ist mit einem Unterteil und einem Oberteil ausgestattet, wobei das Oberteil den Berührungsschutz gewährleistet. Im Lieferumfang sind das Basismodul Unterteil, das Basismodul (Berührungsschutzabdeckung) sowie Befestigungsschrauben enthalten. Die Systemkomponenten sind so gestaltet, dass sie eine einfache Erweiterung und Feldanreihung ermöglichen.

Technik verständlich erklärt
Das Modul ist für einen Bemessungsstrom von bis zu 800 A ausgelegt und verfügt über eine Bemessungskurzzeitstromfestigkeit von 65 kA/500 ms. Die Bemessungsstoßspannung beträgt 12 kV, und die Bemessungsisolationsspannung liegt bei 1000 V AC bzw. 1500 V DC. Die Überspannungskategorie ist 4, der Verschmutzungsgrad 3, was auf eine Verwendung in Umgebungen mit erhöhter Verschmutzungsgefahr hinweist. Die Frequenz der Grundschwingung beträgt 50 bis 60 Hz. Die Betriebstemperatur liegt zwischen -5 °C und 55 °C, die Lagertemperatur zwischen -25 °C und 75 °C. Die Luftfeuchtigkeit (nicht kondensierend) darf 10 bis 90 % betragen. Die elektrischen Werte nach UL (SCCR) umfassen verschiedene Konfigurationen, darunter 65 kA bei 600 V RMS (unprotected) und 100 kA bei 600 V mit Sicherungsklasse L max. 1600 A (JDDZ/7). Die Normenkonformität ist nach IEC/EN 61439-1 und UL 508 geprüft und zertifiziert.

Kompatibilität und Zubehör
Das Basismodul ist mit verschiedenen Sammelschienenkomponenten kompatibel, darunter E-Cu-Schienen in den Abmessungen 15 x 5 mm, 20 x 5 mm, 30 x 5 mm, 20 x 10 mm und 15 x 10 mm, jeweils in einer Länge von 2400 mm. Zusätzlich können Anreih-Sets wie das RX 9360103 oder RX 9360104 sowie Endmodule wie das RX 9360101 für die Erweiterung und Abschluss des Systems verwendet werden. Die Kombination dieser Komponenten ermöglicht eine maßgeschneiderte Anpassung an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt werkzeuglos, wodurch die Installation schnell und einfach durchgeführt werden kann. Die modulare Bauweise erlaubt eine flexible Anordnung der Komponenten, wobei die Kabelführung im Rückbereich des Boards zusätzliche Planungsfreiheit bietet. Die Systeme können in verschiedenen Orientierungen montiert werden, was die Integration in bestehende Anlagen erleichtert.

Vorteile im Betrieb
Das RiLineX System bietet eine hohe Flexibilität bei der Konfiguration und Erweiterung. Die vollständig digitalen Produktdaten ermöglichen eine Zeitersparnis bei der Planung und Dokumentation. Die geprüfte Kurzschlussfestigkeit bis 65 kA und die Zulassung nach IEC/EN 61439-1 sowie UL 508 gewährleisten eine sichere und zuverlässige Nutzung. Die modulare Struktur und die einfache Montage tragen zur Effizienz und Wartbarkeit des Systems bei. Die Systeme sind für den Einsatz in industriellen Umgebungen ausgelegt, wo hohe Anforderungen an Sicherheit, Zuverlässigkeit und Flexibilität bestehen.

Zubehör und Alternativen
Zu den passenden Zubehörteilen gehören Anreih-Sets wie RX 9360103 und RX 9360104, Endmodule wie RX 9360101 sowie verschiedene Sammelschienen in den genannten Abmessungen. Diese Komponenten ermöglichen die individuelle Anpassung des Systems an spezifische Anforderungen.

Normen und Zulassungen
Das Produkt ist nach IEC/EN 61439-1 und UL 508 geprüft und zertifiziert. Die Zulassung umfasst sowohl die elektrischen als auch die mechanischen Anforderungen für industrielle Stromverteilungssysteme. Die Zulassung nach UL 508 bezieht sich auf die Anforderungen für industrielle Kontrollgeräte in den USA und Kanada.

Material und Umwelt
Das Modul besteht aus Polyamid (PA 6), das gemäß UL 94 ein bestimmtes Brandverhalten aufweist. Die Brandlast beträgt 20,633 MJ/m², und der PCF/VE (Cradle-to-Gate) liegt bei 33,09. Die Verpackungseinheit beträgt 6 Stück, das Nettogewicht 5,16 kg und das Bruttogewicht 5,547 kg. Die Zolltarifnummer ist 85369010, die EAN 4028177997288. Die Herstellernummer lautet RX 9360120.

Betrieb und Lagerung
Das Modul kann bei einer Betriebstemperatur von -5 °C bis 55 °C und einer Lagertemperatur von -25 °C bis 75 °C eingesetzt werden. Die Luftfeuchtigkeit (nicht kondensierend) darf 10 bis 90 % betragen. Die Frequenz der Grundschwingung beträgt 50 bis 60 Hz. Die Bemessungsspannung liegt bei 1000 V AC (600 V AC UL) und 1500 V DC (600 V DC UL). Die Bemessungsisolationsspannung beträgt 1000 V AC und 1500 V DC. Die Bemessungsstoßspannung beträgt 12 kV. Die Bemessungskurzzeitstromfestigkeit beträgt 65 kA/500 ms. Die Überspannungskategorie ist 4, der Verschmutzungsgrad 3. Die Polzahl beträgt 3-polig. Die elektrischen Werte nach UL (SCCR) umfassen verschiedene Konfigurationen, darunter 65 kA bei 600 V RMS (unprotected) und 100 kA bei 600 V mit Sicherungsklasse L max. 1600 A (JDDZ/7). Die Normenkonformität ist nach IEC/EN 61439-1 und UL 508 geprüft und zertifiziert.

Allgemein
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 35745, RAL 9005
Lieferumfang	Basismodul Unterteil, Basismodul (Berührungsschutzabdeckung), Inkl. Befestigungsschrauben
Schutzart IP nach IEC 60 529	IP 2XB
Normen	IEC/EN 61439-1, UL 508
Bemessungsstrom max.	800 A
Hinweis	Sammelschienen sind nicht im Lieferumfang enthalten
Elektrische Werte UL (SCCR)	65 kA - 600 V, RMS, unprotected, 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7, 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7, 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7
Mittenabstand der Sammelschienen	60 mm
Bemessungsstoßspannung Uimp	12 kV
Bemessungsspannung	1.000 V AC, 600 V AC (UL), 1.500 V DC, 600 V DC (UL)
Bemessungsisolationsspannung Ui	1.000 V AC, 1.500 V DC
Bemessungskurzzeitstromfestigkeit/t	65 kA/500 ms
Überspannungskategorie	4
Verschmutzungsgrad	3
Polzahl	3-polig
Frequenz der Grundschwingung	50...60 Hz
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Breite	200 mm
Höhe	246 mm
Tiefe	49,2 mm
Brandlast	20,633 MJ/m²
PCF/VE (Cradle-to-Gate)	33,09

---
