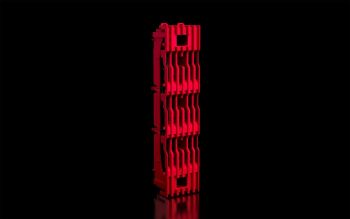

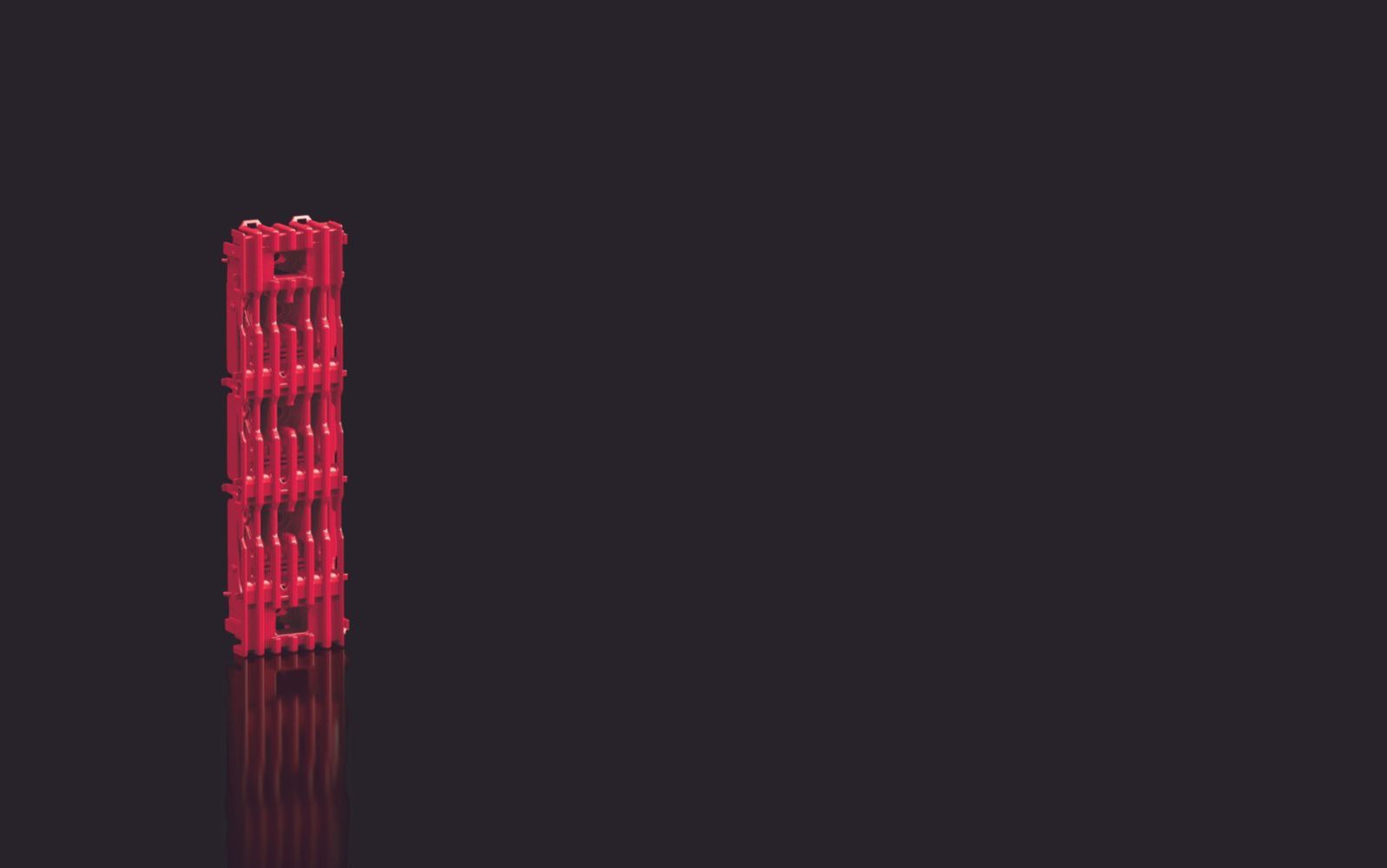

Rittal 9360150 RX RiLineX Basismodul 3-polig L=54 mm 1=6 content_copy

RiLineX Basismodul, 3-polig, Breite 54 mm, mit integriertem, überbaubaren Sammelschienenhalter, für das modulare RiLineX Board. Es können Flachschienen von 15 x 5 mm bis 30 x 10 mm integriert werden. Das RiLineX 60 mm modulare Board setzt sich aus einem oder mehreren Basismodulen, Endmodulen, Anreih-Sets und Sammelschienen zusammen. Dank seines modularen Designs bietet das System maximale Flexibilität und lässt sich individuell anpassen. Die Konfiguration ist bis zu einer Systemlänge von 2400 mm möglich. Für den Aufbau wird kein Werkzeug benötigt. Eine Kabelführung (z. B. von Steuerleitungen) kann auch im Rückbereich des Boards erfolgen, was zusätzliche Flexibilität beim Systemaufbau ermöglicht. Durch vollständig digitale Produktdaten wird eine deutliche Zeitersparnis bei Planung und Dokumentation erzielt. Das Board ist sowohl IEC 61439 als auch UL 508 zugelassen und kann horizontal, vertikal sowie überkopf montiert werden. Zudem lässt sich das System einfach erweitern. Es eignet sich für Anwendungen mit Wechselstrom bis 1000 V AC sowie Gleichstrom bis 1500 V DC und bietet somit eine vielseitige Lösung für unterschiedlichste Einsatzbereiche. Im Lieferumfang sind keine Sammelschienen enthalten. Die Endmodule, Anreih-Sets und Anreihverbinder können separat erworben werden

Allgemein
Material	Polyamid (PA 6), Brandverhalten gemäß UL 94
Farbe	RAL 35745, RAL 9005
Lieferumfang	Basismodul Unterteil, Basismodul (Berührungsschutzabdeckung), Inkl. Befestigungsschrauben
Schutzart IP nach IEC 60 529	IP 2XB
Normen	IEC/EN 61439-1, UL 508
Bemessungsstrom max.	800 A
Hinweis	Sammelschienen sind nicht im Lieferumfang enthalten
Elektrische Werte UL (SCCR)	65 kA - 600 V, RMS, unprotected, 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7, 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7, 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7
Mittenabstand der Sammelschienen	60 mm
Bemessungsstoßspannung Uimp	12 kV
Bemessungsspannung	1.000 V AC, 600 V AC (UL), 1.500 V DC, 600 V DC (UL)
Bemessungsisolationsspannung Ui	1.000 V AC, 1.500 V DC
Bemessungskurzzeitstromfestigkeit/t	65 kA/500 ms
Überspannungskategorie	4
Verschmutzungsgrad	3
Polzahl	3-polig
Frequenz der Grundschwingung	50...60 Hz
Luftfeuchtigkeit (nicht kondensierend)	10...90 %
Passend für Sammelschienen	15 x 5/10 mm, 20 x 5/10 mm, 30 x 5/10 mm
Betriebstemperaturbereich	-5 °C...55 °C
Lagertemperaturbereich	-25 °C...75 °C
Breite	54 mm
Höhe	246 mm
Tiefe	49,2 mm
Brandlast	7,405 MJ/m²
PCF/VE (Cradle-to-Gate)	11,56

---
